Соединение двух и более вибровозбудителей ЛВП-10 между собой
| Инструменты | Порядок действий |
|---|---|
Вам понадобится:
|
Данные действия позволят подключить два преобразователя к генераторному блоку «ЛГШ-404». При необходимости соединения двух преобразователей между собой используется обжимная трехпроводная клемма, один контакт которой остается незадействованным. |
Крепеж вибровозбудителя ЛВП-10
|
Для элементов строительных конструкций (стены, потолки, полы)
|
Схема крепления |
|---|---|

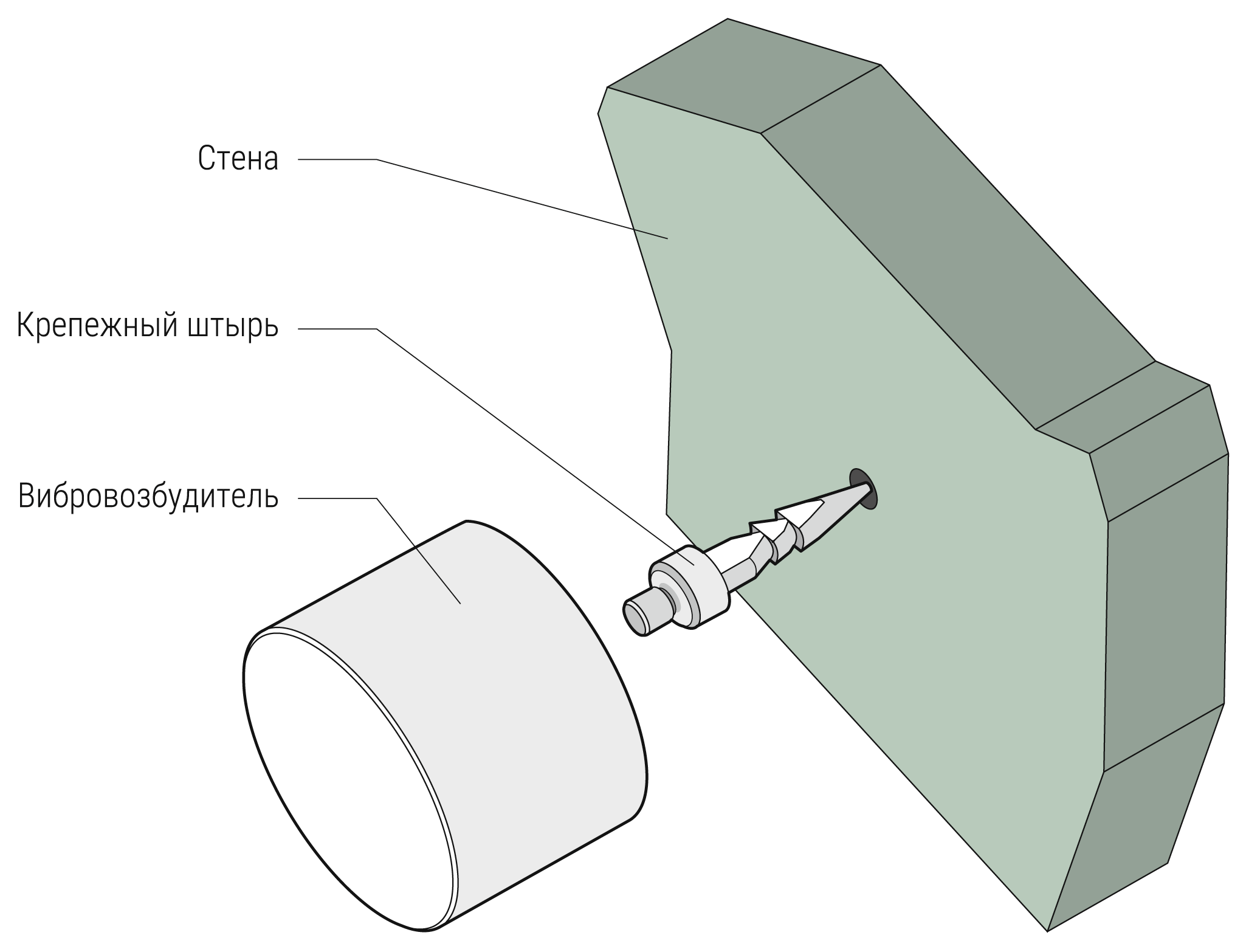

| Крепежный штырь с острым краем с одной стороны и резьбой с другой стороны. Радиус действия одного вибровозбудителя зависит от материала строительных конструкций и составляет ориентировочно 1,5 м. Рекомендации по монтажу: В строительной конструкции просверливается отверстие (диаметр сверла 5 мм) и заливается клей. На крепежный штырь накручивается гайка и забивается в отверстие молотком, после гайка снимается и на крепежный штырь устанавливается вибровозбудитель. |
 |
|
Для инженерных коммуникаций (трубных коммуникаций)
|
|
|---|---|

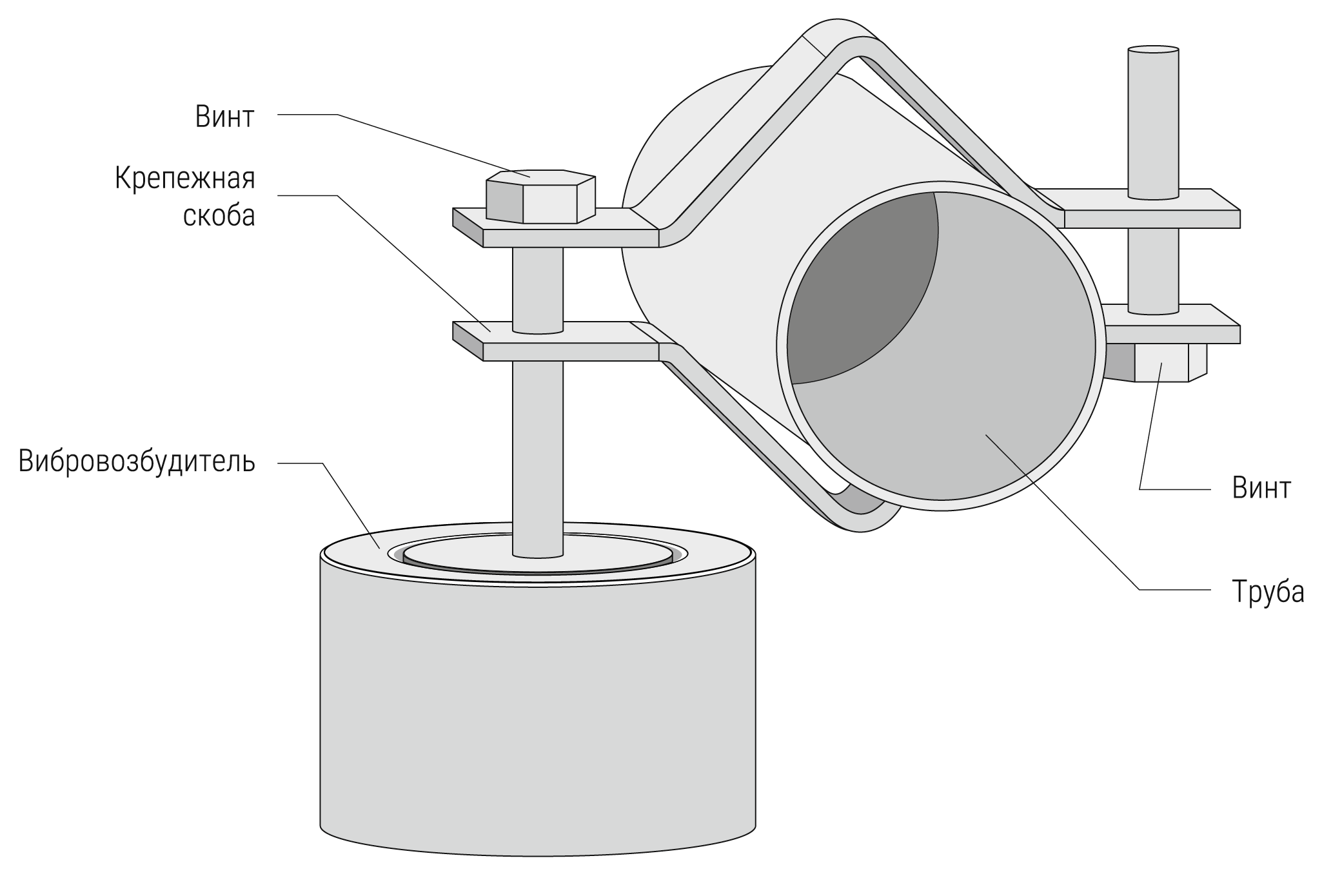

| Выполнен в виде двух крепежных скоб (каждая скоба имеет два отверстия, одно из отверстий имеет резьбу) и соединительных винтов. Рекомендации по монтажу: Крепление выполняется на каждый независимый участок инженерно-технических коммуникаций (например, водопровод и т.д.). |
 |
|
Для стекол оконных блоков
|
|
|---|---|

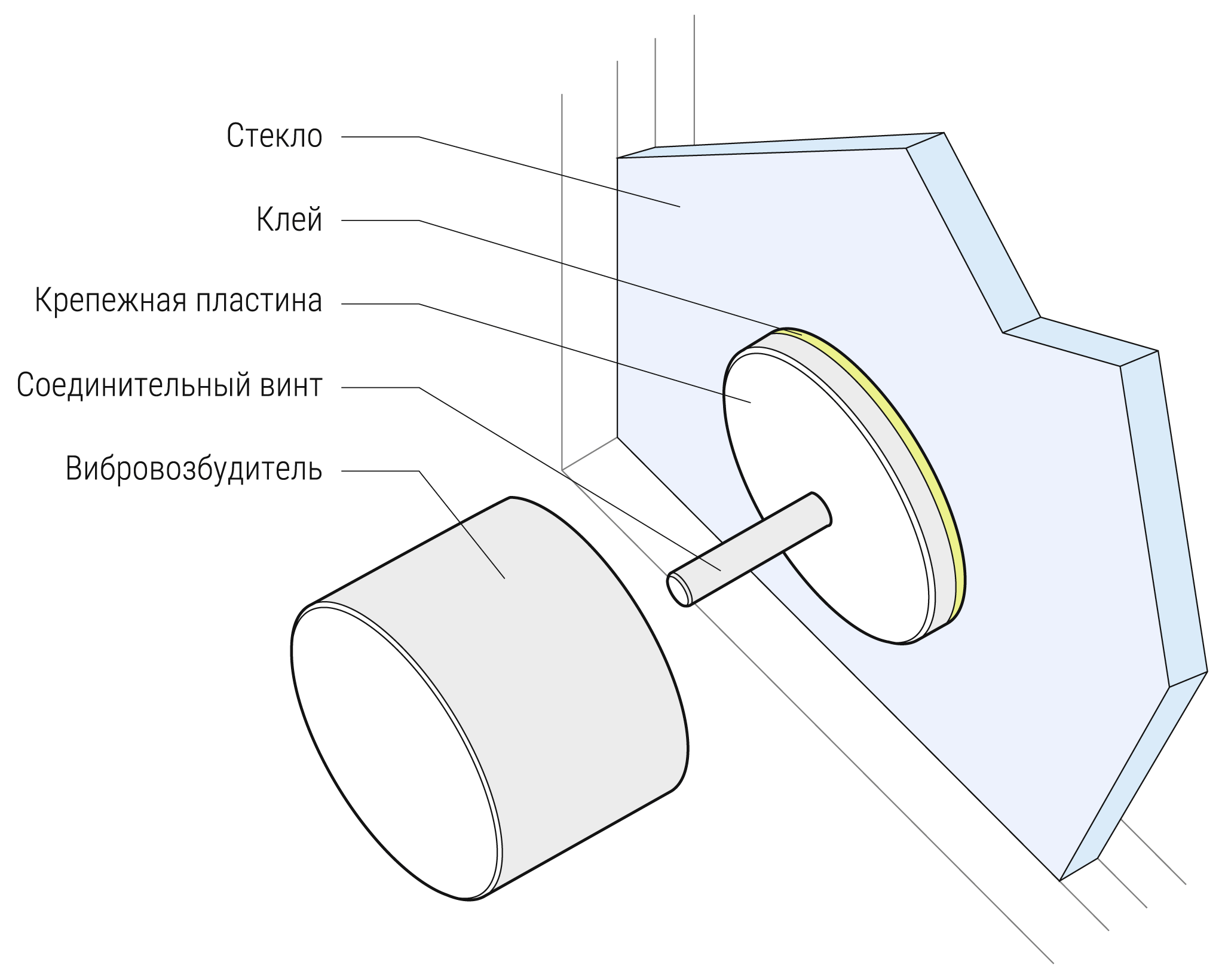

| Выполнен в виде специальной пластины и соединительного винта. Для каждой оконной секции требуется установка вибровозбудителя, радиус действия одного вибровозбудителя составляет ориентировочно 2 м. Рекомендации по монтажу: Установка пластины на стекло осуществляется с помощью двухкомпонентного клея (рекомендуется «POXIPOL»). Одна упаковка «POXIPOL» позволяет установить около 50 вибровозбудителей на оконные блоки. |
 |
Подсоединение клеммы

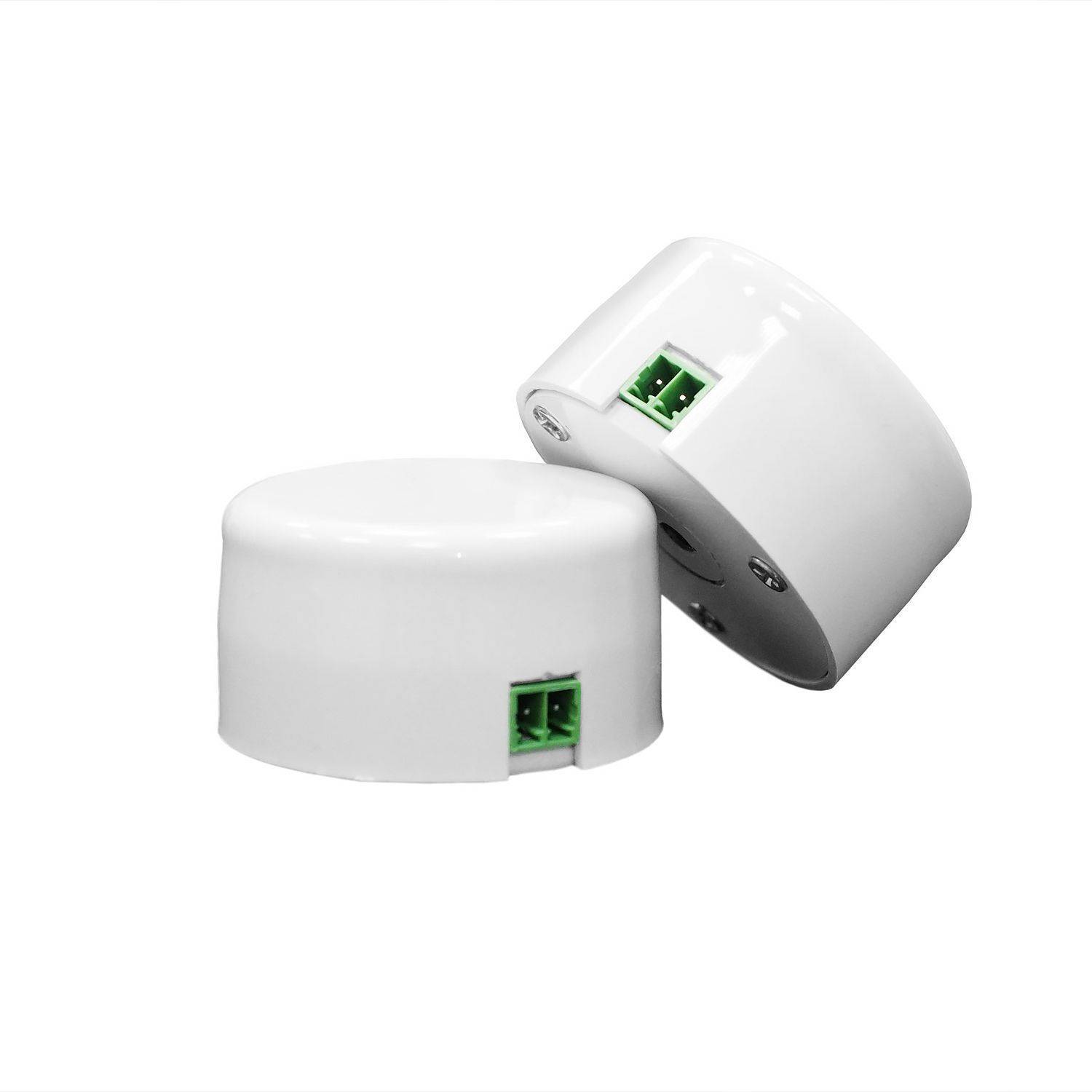

Для установки винтового клеммника KLS2-EDK необходимо вставить жилы кабеля в клеммник и закрутить винты, входящие в его состав. Далее подключить клеммник к вибропреобразователю в соответствующий разъем.
Монтаж электрической схемы
Электрическую схему удобно представить в виде параллельного соединения блоков – однотипных последовательных и/или последовательно-параллельных соединений преобразователей. Количество и места размещения преобразователей определяются для каждого конкретного помещения индивидуально.
Красными точками на схемах обозначаются места соединения элементов схемы с помощью обжимной трехпроводной клеммы.

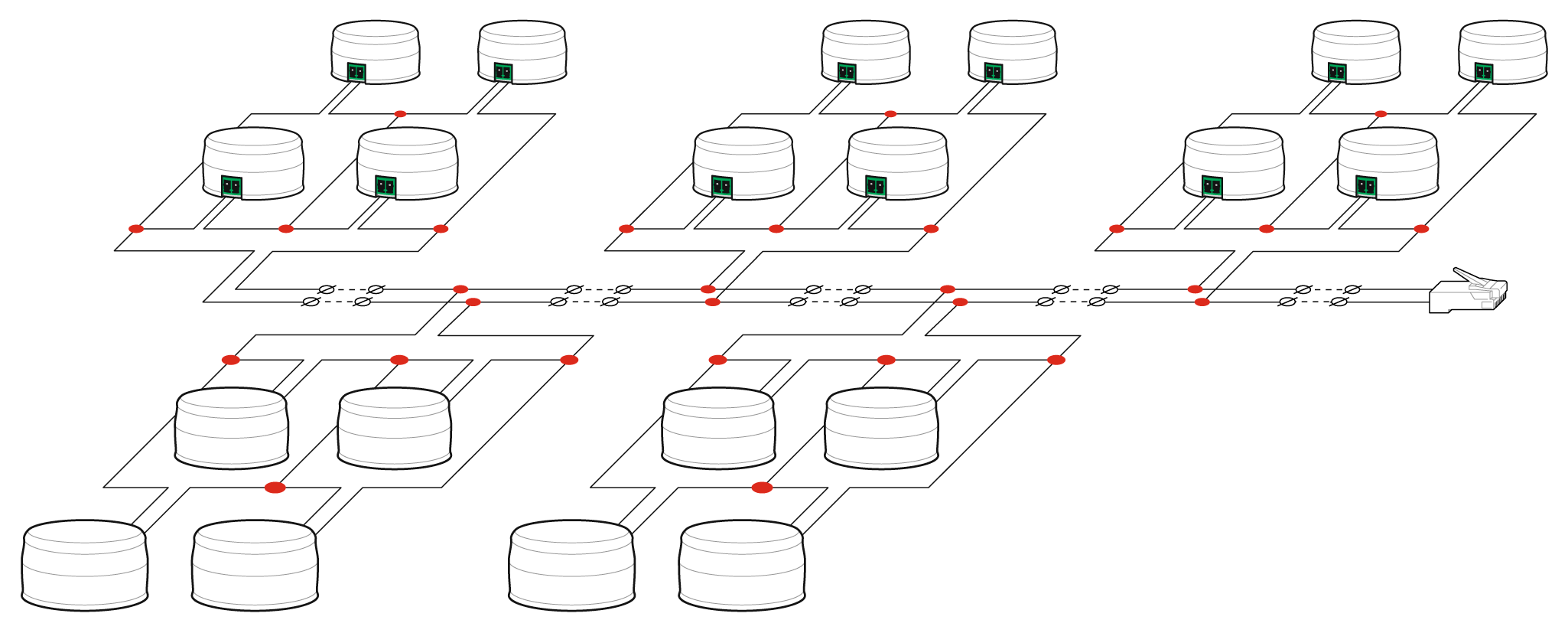

Для подключения от 1 до 6 преобразователей на канал генератора следует воспользоваться схемой 1.

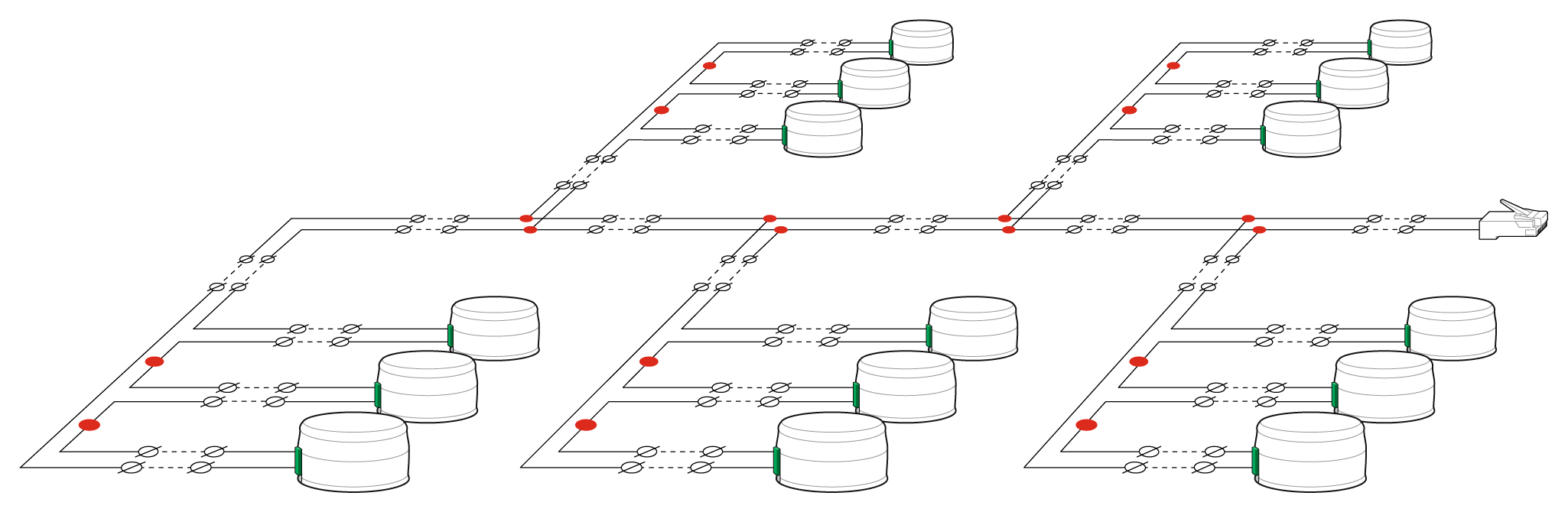

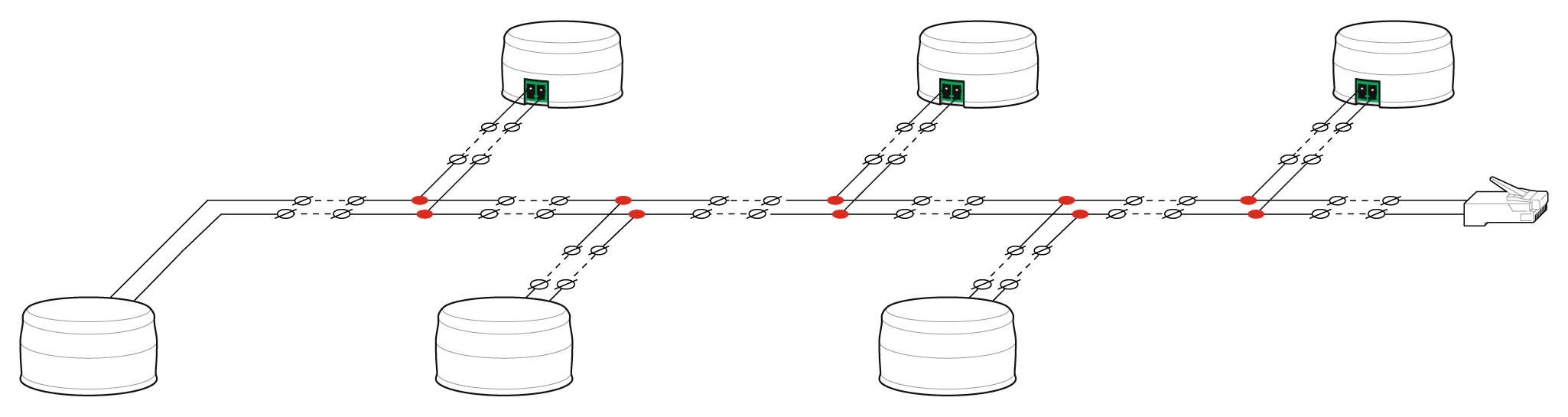

Для подключения 7 и более преобразователей на канал генератора следует воспользоваться схемами 2 - 4. При подключении нечетного количества преобразователей блоки модифицируются путем исключения лишних преобразователей. Возможно включение различных блоков в электрическую схему, однако рекомендуется использовать блоки с около равным количеством преобразователей.
Например,
- Для подключения 7 преобразователей – воспользуйтесь двумя блоками схемы 2, исключив из одного блока один вибропреобразователь.
- Другой вариант для подключения 7 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 4.
- Для подключения 10 преобразователей – воспользуйтесь одним блоком из схемы 2 и одним блоком из схемы 3.
