Назначение:
Многофункциональный поисковый прибор «SPYDER» предназначен для поиска и обнаружения различных каналов утечки информации и прослушивающих устройств.
Позволяет осуществлять поиск прослушивающих устройств(жучков) передающих информацию по радиоканалу, инфракрасному каналу, различным проводным линиям под напряжением до 400В, а так же позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналам, а так же позволяет обнаруживать источники излучающие магнитные поля.

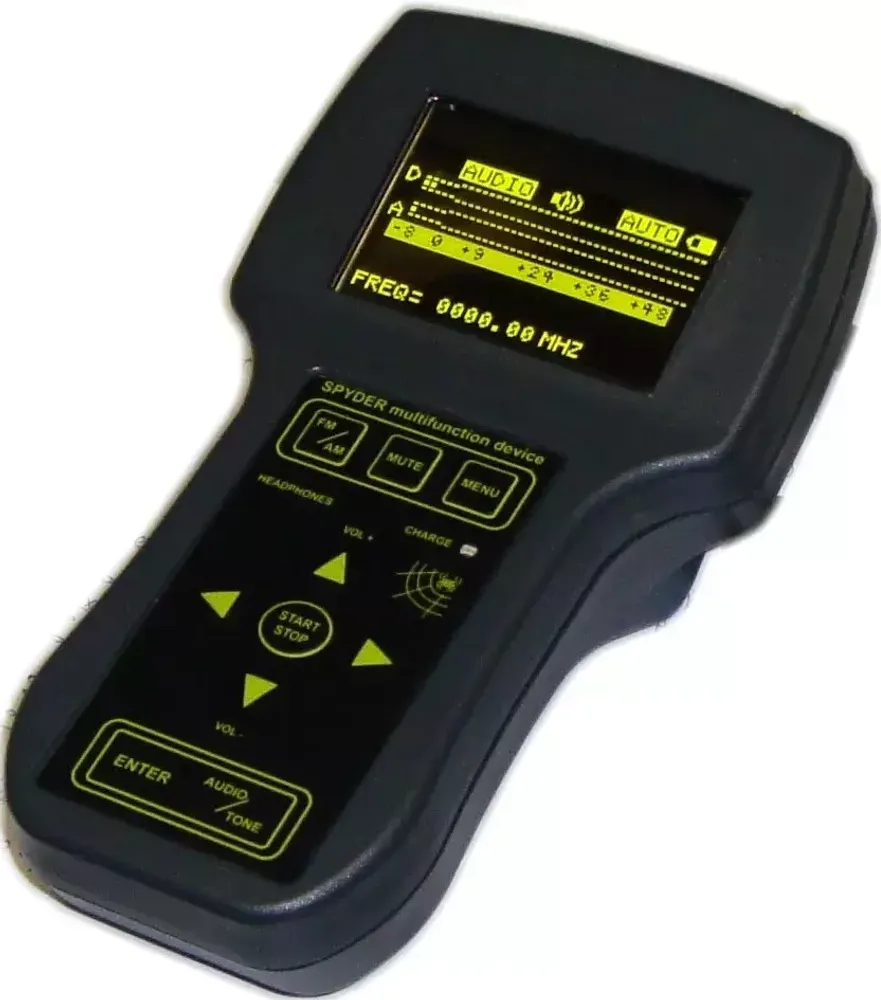

Органы управления и индикации:
Индикация прибора выводится на жидкокристаллический дисплей. Ввод команд осуществляется с многофункциональной клавиатуры. Включение/выключение производится тумблером.
Также на приборе расположены разъёмы для подключения:
- наушников
- зарядного устройства
- ВЧ-антенны
- датчиков
Основные возможности и режимы работы:
- поиск радиопередающих прослушивающих устройств;
- поиск прослушивающих устройств использующих для передачи перехваченной информации проводные линии;
- поиск прослушивающих устройств использующих для передачи перехваченной информации инфракрасный диапазон;
- акустический приемник;
- виброакустический приемник;
- поиск источников магнитных полей.
Датчики подключаются к одному разъёму. Режимы работы многофункционального поискового прибора "SPYDER" переключаются автоматически при подключении соответствующих датчиков.
Режим поиска радиопередающих прослушивающих устройств:
В данном режиме прибор работает как индикатор поля-частотомер.
При подключении антенны к антенному входу и включении питания прибора, он автоматически установит уровень фонового шума и перейдет в рабочий режим. Есть возможность установить уровень радиочастотного фона вручную.
В приборе реализованы две шкалы уровней обнаруженного сигнала: пиковая (D) и усредненная (A), для обнаружения как сигналов с постоянной несущей, так и импульсных сигналов. Так же для удобства при проведении поисковых мероприятий прибор автоматически определяет и отображает на дисплее частоты сигналов с постоянной несущей и сигналы GSM, DECT, Wifi, GPRS в случае нахождения передатчиков данных сигналов в зоне поиска.
Так же есть возможность прослушивания сигнала в случае захвата частоты, либо использовать этот режим для поиска аналоговых закладных устройств при помощи акустозавязки.
Для локализации радиопередатчиков предусмотрен аттенюатор. Загрубление чувствительности прибора производится выбором динамического диапазона. В данном режиме реализовано три динамических диапазона работы прибора:
L1: -8 +12 дБ
L2: -8 +28 дБ
L3: -8 +64 дБ
Режим поиска прослушивающих устройств использующих для передачи перехваченной информации проводные линии:
В данном режиме прибор работает как приемник-анализатор спектра.
При подключении адаптера проводных линий к линии и соответствующему разъему и включении прибора, "SPYDER" автоматически переходит в данный режим работы.
В адаптере имеется встроенный аттенюатор, который необходимо включить в случае высокого уровня шума в линии.
Принцип обнаружения заключается в сканировании всего диапазона частот приемника и, при обнаружении сигналов, проверку их на принадлежность к закладным устройствам путем прослушивания их несущей.
Для удобства работы и более детального анализа диапазон частот прибора поделен на части (frame) по 545 кГц, что позволяет детально, «по кусочкам», просмотреть весь диапазон частот приемника, не упустив ни одного сигнала, и при этом избежать «каши» на экране, которая неизбежна при отображении одновременно всех 15Мгц на экране разрешением 128 пикселей.
В этом режиме "SPYDER" позволяет установить диапазон частот, отображаемых на экране; установить центральную частоту и полосы отображаемых на экране частот.
Прибор позволяет установить чувствительности приемника и выбрать режим автоматической или ручной остановки при превышении значения порога.
При прослушивании обнаруженных сигналов прибор позволяет выбрать «AM" или "FM" демодулятор.
При подключении дифференциального фильтра, входящего в базовый комплект поставки, прибор позволяет прослушивать акустические сигналы передающиеся по проводным линиям под напряжением до 400В.
Режимы виброакустического и акустического приемника:
В этом режиме прибор позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналу.
При подключении виброакустического или акустического датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.
В данном режиме есть возможность использовать один из двух режимов отображения сигнала - осциллограф или спектроанализатор.
В режиме отображения «осциллограф» реализована возможность установки значений чувствительности и установки длительности развертки.
Режим ИК-приёмника:
Этот режим позволяет производить поиск прослушивающих устройств использующих для передачи перехваченной информации инфракрасный диапазон.
При подключении ИК-датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.
В данном режиме есть возможность использовать один из трёх режимов отображения сигнала - поисковый, осциллограф или спектроанализатор.
Режим магнитного датчика:
В данном режиме прибор выполняет функции индикатора магнитного поля.
В приборе реализованы две возможности определения уровня фонового шума: автоматическая или ручная. По умолчанию установлен режим автоматического определения уровня фонового шума. При желании можно установить уровень фонового шума в ручную переключив прибор в ручной режим.
Стандартный комплект поставки:
| Прибор «Спайдер» | 1шт. |
| Сетевой адаптер | 1шт. |
| ВЧ-Антенна | 1шт. |
| Адаптер проводных линий | 1шт. |
| Дифференциальный фильтр | 1шт. |
| Соединительные кабели тип «крокодил» | 1к-т. |
| Соединительные кабели тип «220В» | 1к-т. |
| Акустический датчик | 1шт. |
| ИК-датчик | 1шт. |
| Магнитный датчик | 1шт. |
| Головные телефоны | 1шт. |
| Сумка для переноски | 1шт. |
| Руководство пользователя | 1шт. |
