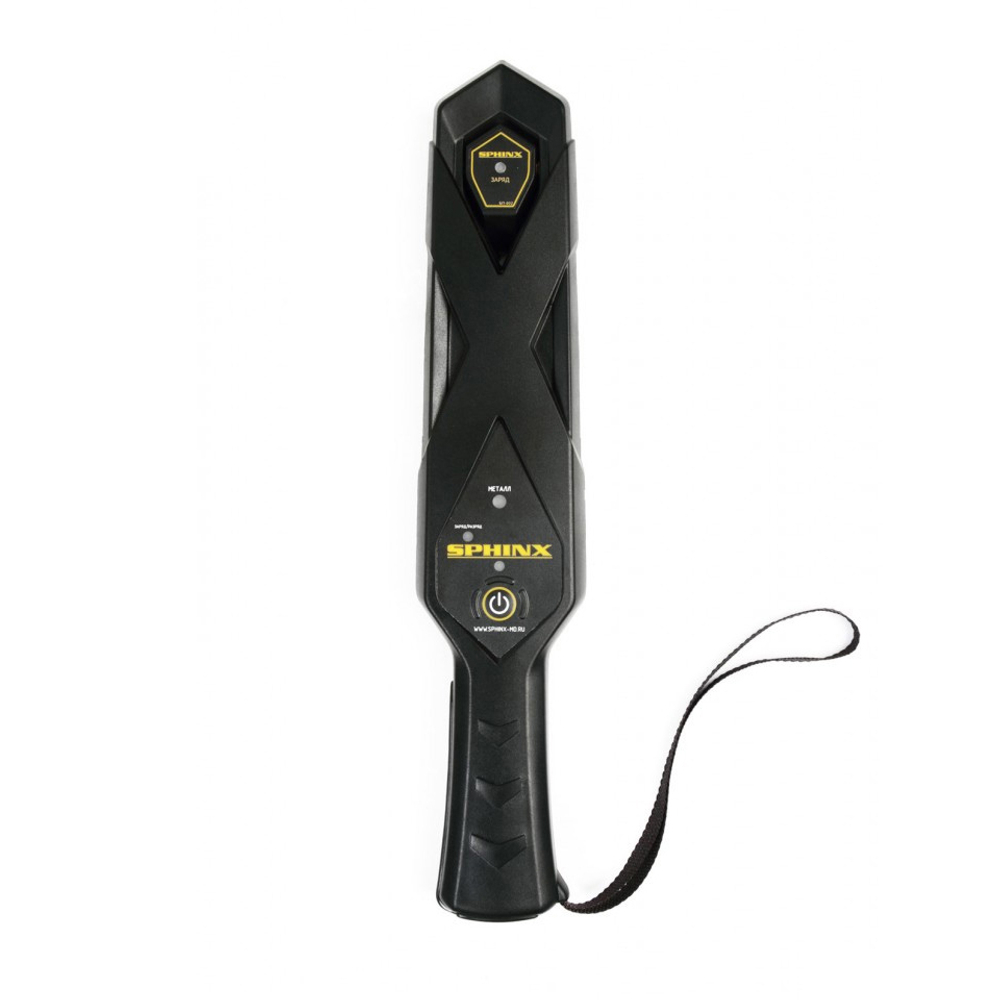

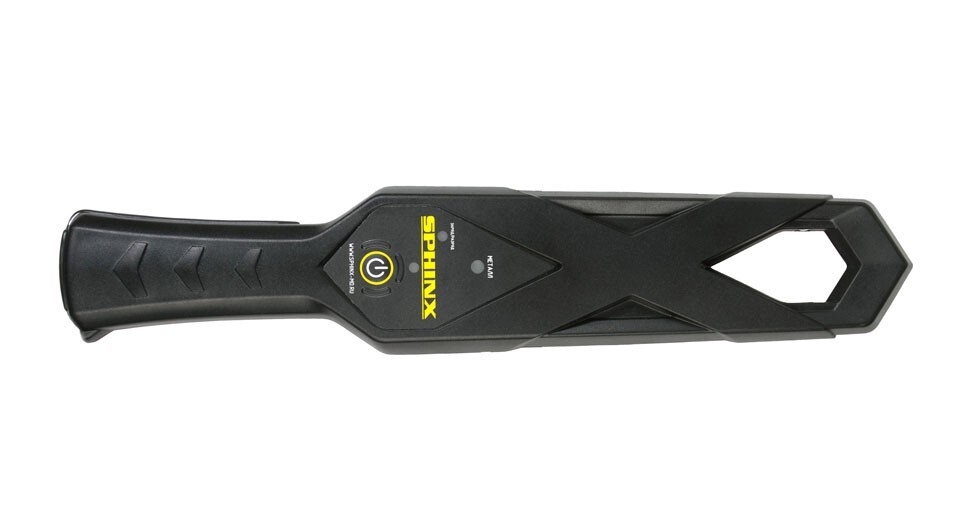

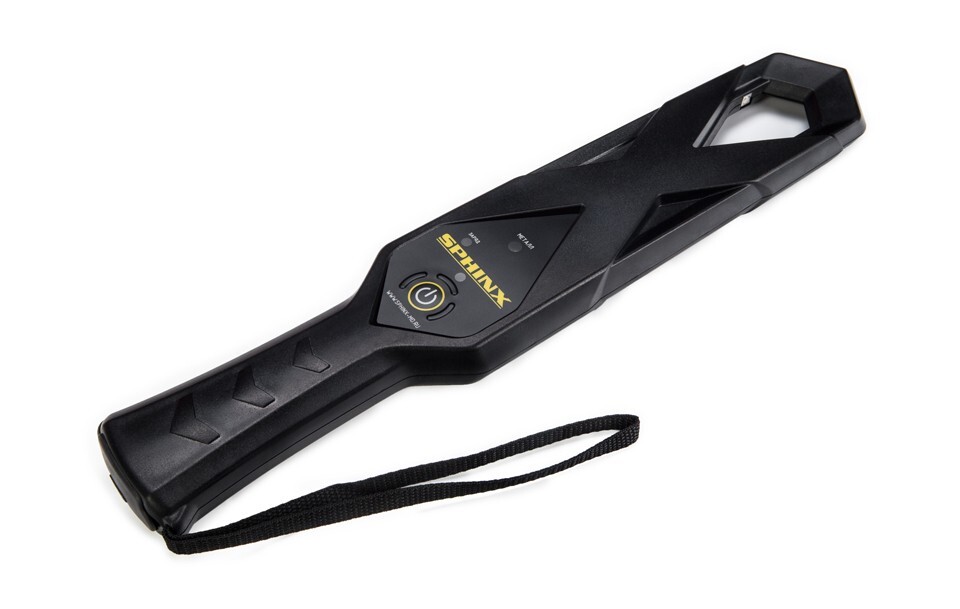

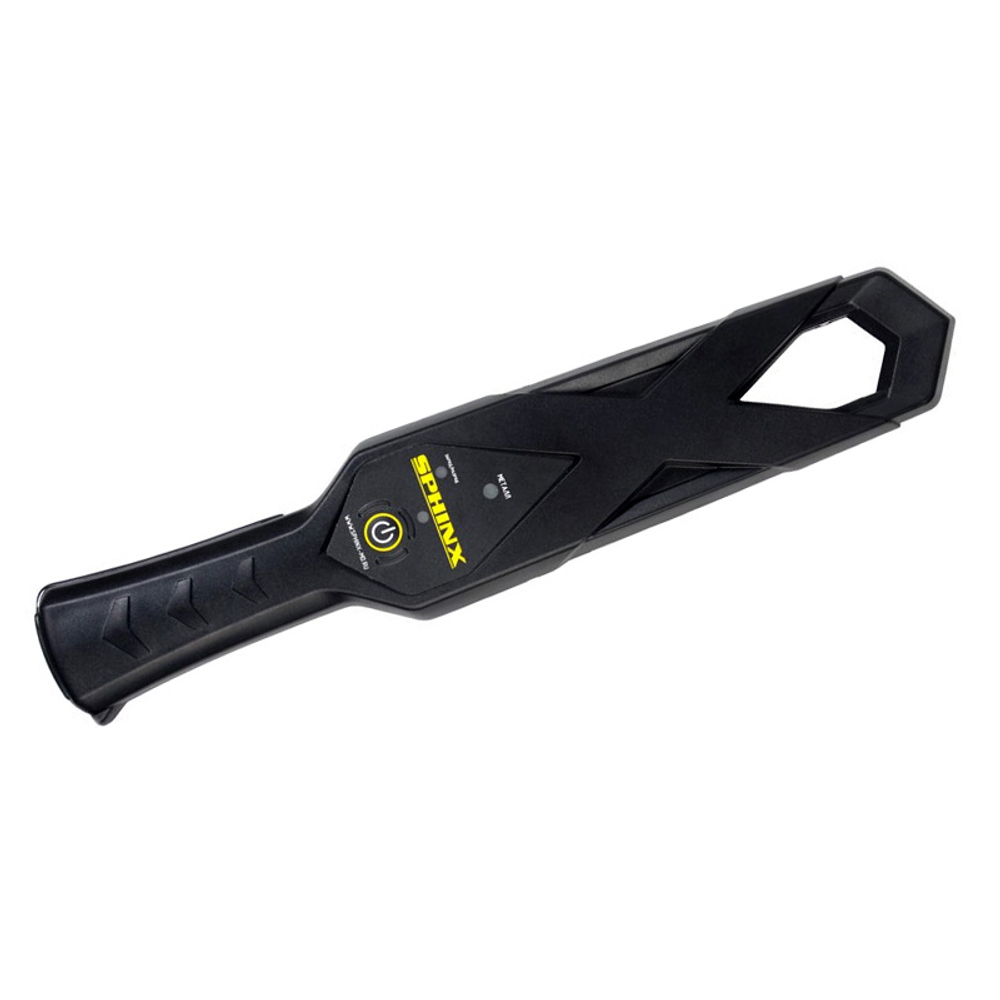

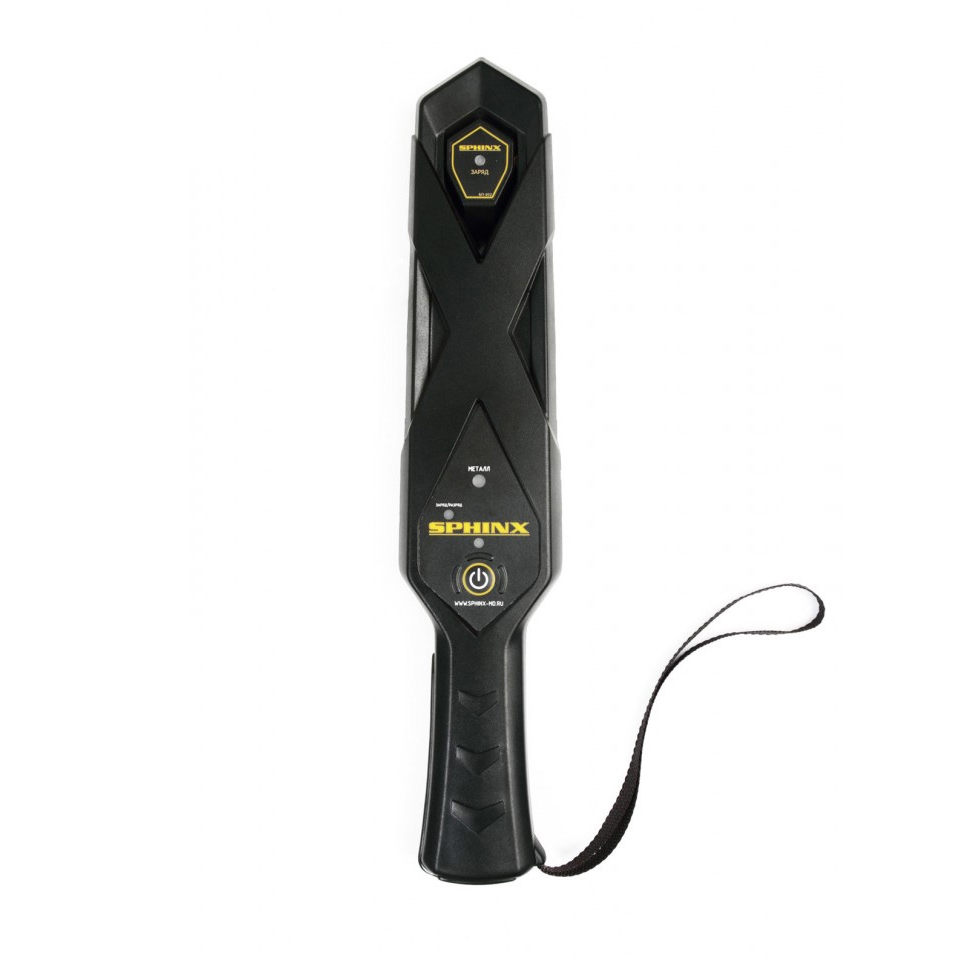

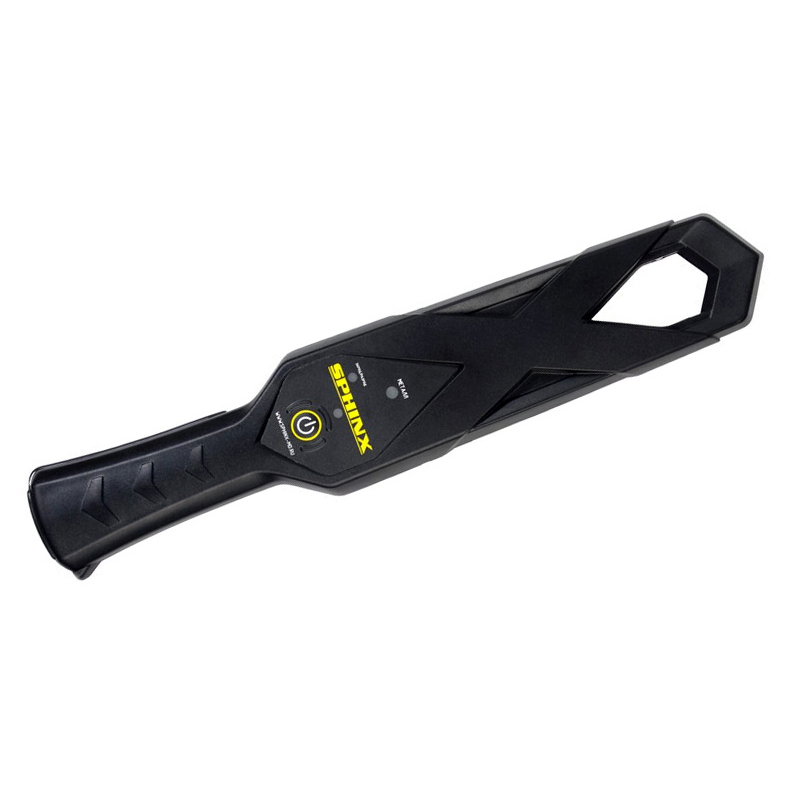

Сфинкс ВМ-611Х ПРО представляет собой портативный металлоискатель с вихретоковым преобразователем (ВТП), встроенным в корпус из ударопрочного пластика, внутри которого размещены также электронные элементы схемы и источник питания.
Принцип работы прибора основан на гармоническом (одночастотном) вихретоковом методе обнаружения скрытых металлических объектов.
Встроенный стабилизатор напряжения обеспечивает работоспособность прибора при изменении напряжения батареи от 9 до 6,5 В. При разряде батареи ниже 7В включается индикация разряда батареи - кратковременные тройные звуковые сигналы с частотой раз в 10 секунд. При снижении напряжения питания ниже 6,5 В зеленый светодиод выключается, включается красный и постоянная звуковая индикация.
Назначение прибора
Металлодетектор предназначен для поиска в слабопроводящих и диэлектрических средах металлических предметов из черных и цветных металлов, скрытых на теле человека, в багаже, корреспонденции и т.д. Прибор может использоваться как средство досмотра в силовых структурах, археологии, медицине и в прочих областях применения.

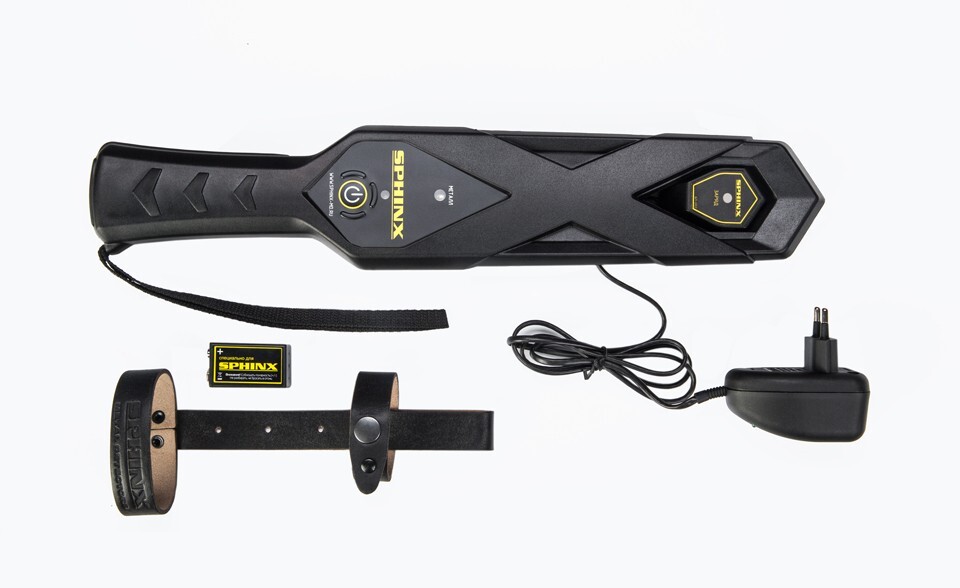

Комплектация ПРО
Прибор - 1шт;
Аккумулятор напряжением 9В - 1шт;
Зарядное устройство - 1шт;
Кожаное крепление для ношения прибора на ремне - 1шт;
Упаковка - 1шт;
Паспорт - 1шт.
Подготовка к работе
Надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку.
Включить прибор, удерживая кнопку (кнопка включения питания и изменения режимов работы прибора). (См. схема 1)
По завершении тестирования прибора загорается зеленый светодиод. Проверить готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.).
Световая сигнализация (красный светодиод), а так же звуковая сигнализация, должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе "Технические характеристики").
Прибор готов к работе.
При повторных (или многократных) "включенияхвыключениях" прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.
Обслуживание
Техническое обслуживание прибора заключается в следующем:
- Удаление пыли с поверхности корпуса;
- Визуальная проверка внешнего вида корпуса;
- Проверка надежности контакта соединений в разъеме для подключения элемента питания;
- Проверка работоспособности прибора согласно разделу "ПОДГОТОВКА К РАБОТЕ".
Порядок работы
Поднести прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности произвести поиск.
Скорость сканирования не должна превышать 0,5 м/с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается.
Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.
Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании ( <0,5 м/с) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см. друг от друга.
В приборе реализована функция снижения чувствительности в 2 раза и бесшумный режим индикации обнаружения металла.
Для того, чтобы изменить рабочий уровень чувствительности, необходимо во включенном состоянии прибора нажать и удерживать кнопку. При отпускании кнопки после двойного звукового сигнала чувствительность будет снижена в 2 раза.
Индикацией этого режима является моргающий зеленый светодиод питания. (См. схема 2)
Для изменения режима индикации, необходимо во включенном состоянии нажать и удерживать кнопку. Дождаться двойного звукового сигнала (изменение уровня чувствительности), за ним последует тройной звуковой сигнал, после него необходимо отпустить кнопку, изменится режим индикации на бесшумный. (См. схема 3)
Для возврата к начальным настройкам, необходимо повторить описанные выше манипуляции.
При выключении прибора текущие настройки сохраняются в энергонезависимой памяти прибора.
Правило заряда аккумулятора
Если комплектация прибора включает в себя зарядное устройство и аккумулятор, пожалуйста ознакомьтесь с данным разделом инструкции.

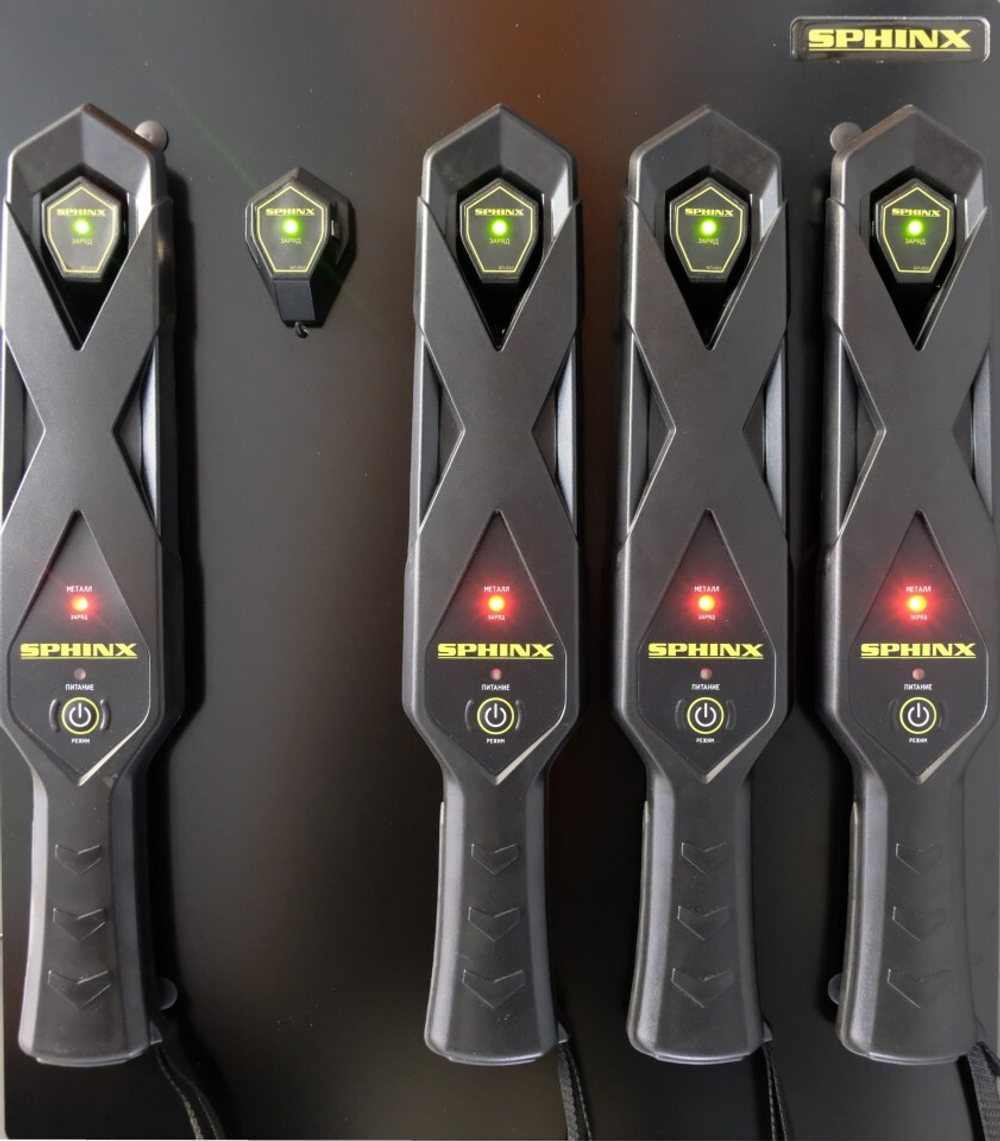

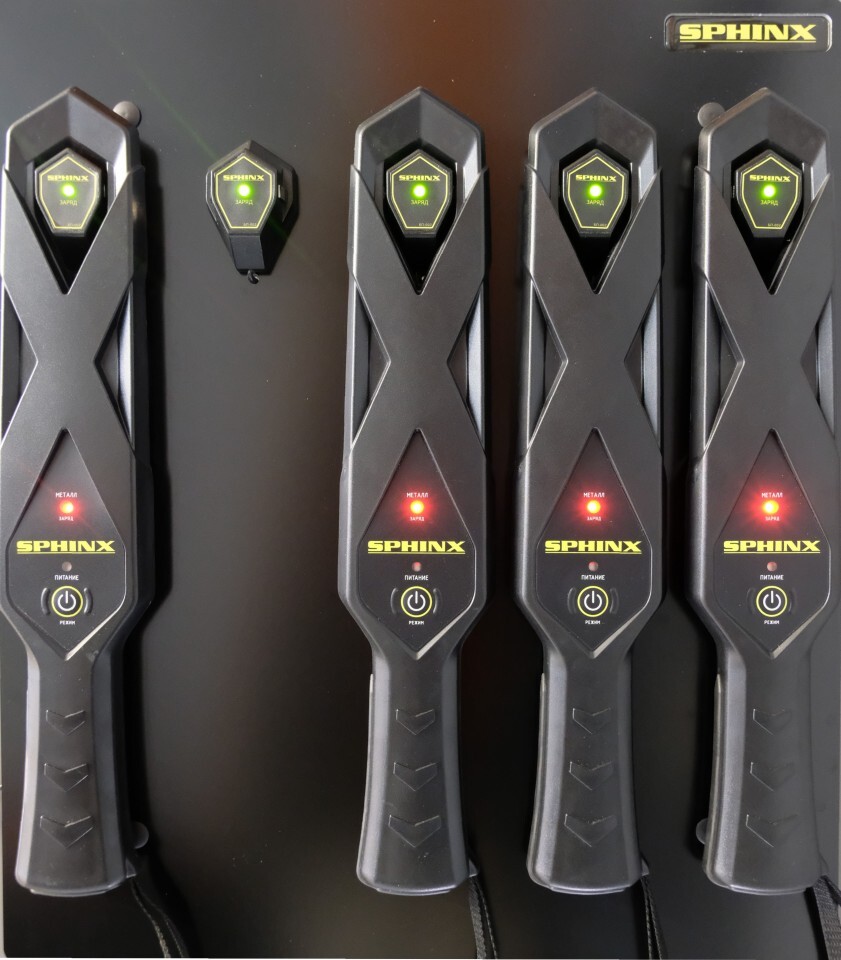

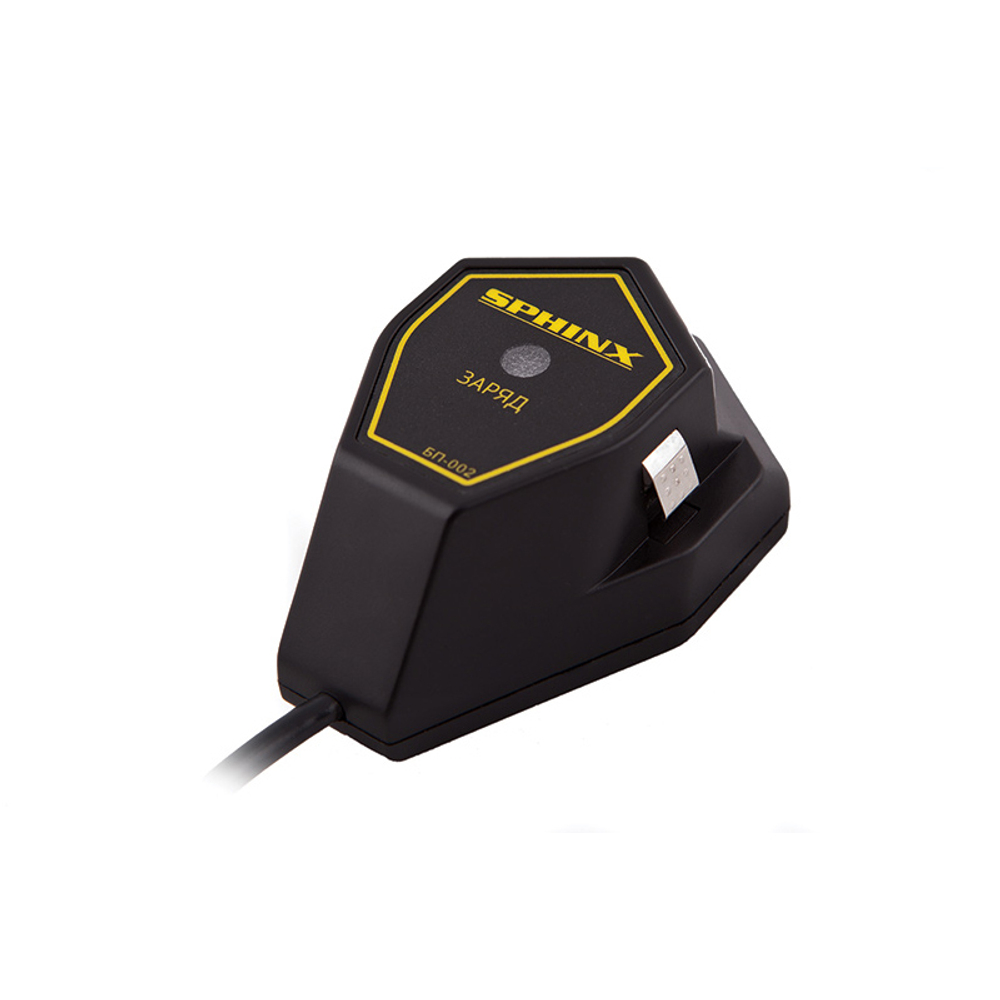

В модификацию прибора может входить зарядное устройство 220/12 В (ток нагрузки не более 100мА) которое предназначено для зарядки аккумуляторной батареи. Для зарядки аккумулятора следует подключить выключенный прибор к зарядному устройству (любой стороной), при этом на приборе загорится индикатор "МЕТАЛЛ/заряд".
Для полной зарядки аккумулятора требуется не более 16 часов, так же допускается не полная зарядка.
Возможные неисправности
Если при включении прибора загорается красный светодиод, зеленый не горит и звучит звуковая сигнализация, напряжения питания ниже 6,5 В, необходимо заменить (зарядить) элемент питания.
