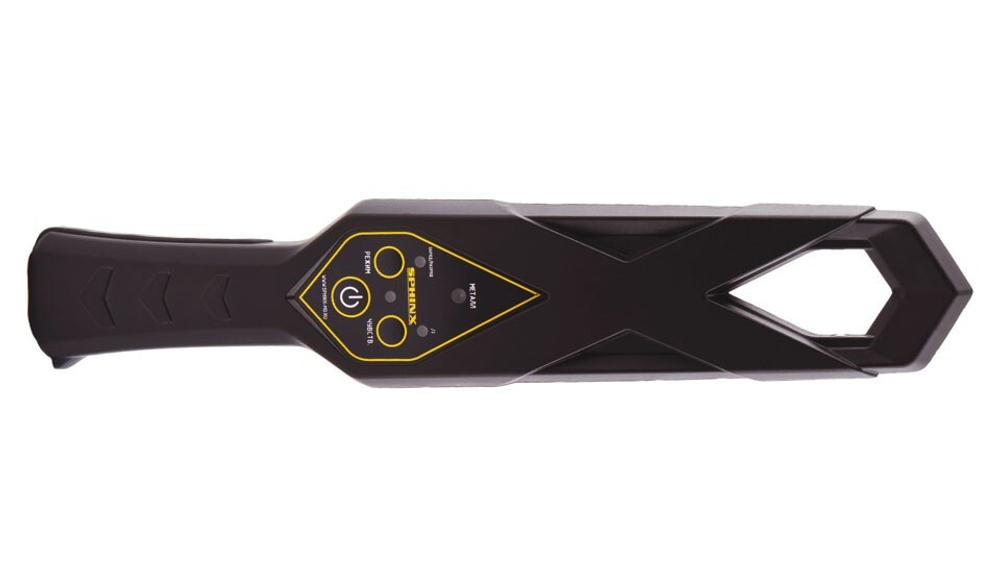

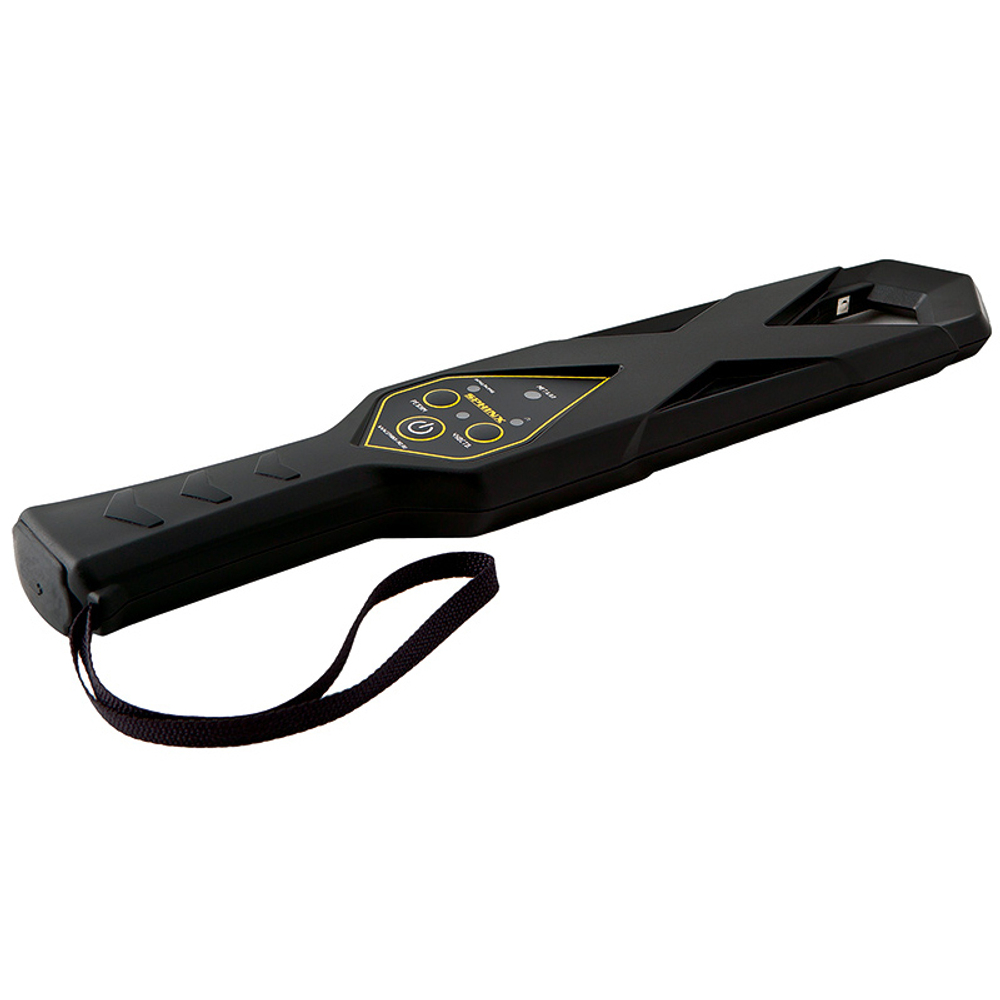

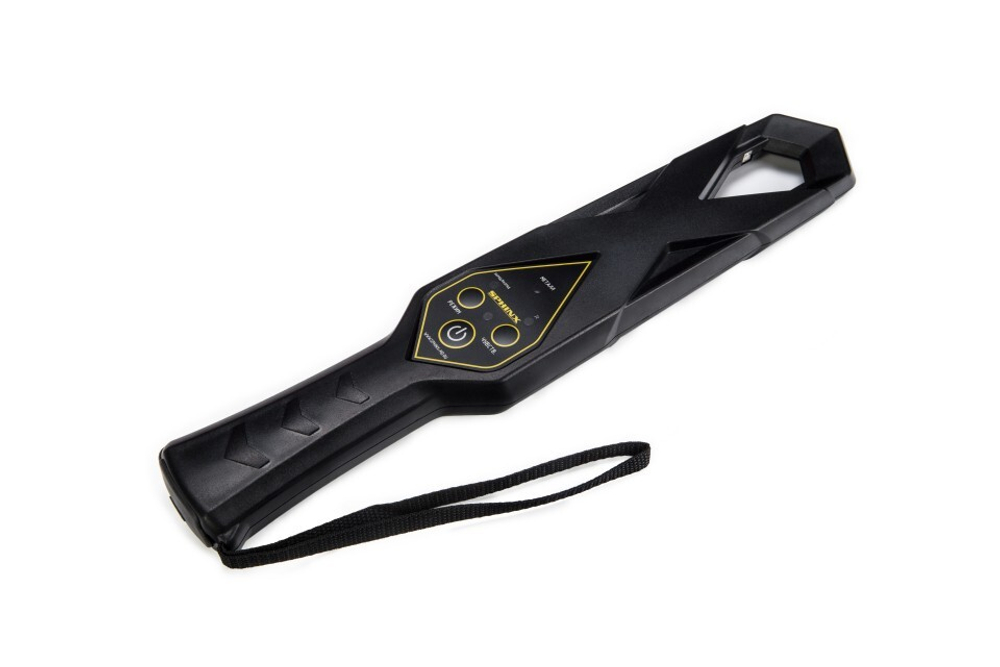

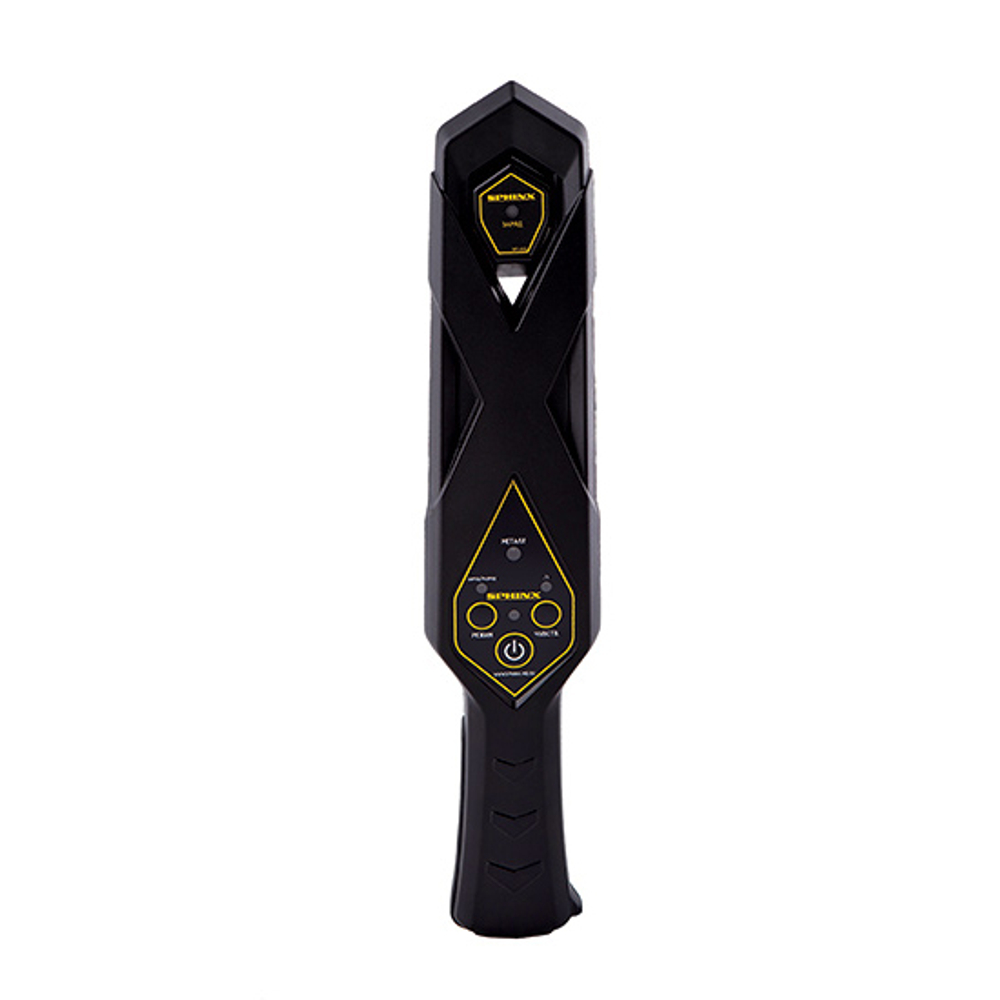

Металлоискатель ВМ-611 Вихрь одна из последних разработок компании Сфинкс в сфере производства ручных металлоискателей. Модель выполнена в прочном корпусе из ударопрочного пластика. Внутри корпуса размещены источник питания, плата управления. В корпус металлоискателя встроен вихретоковый преобразователь (ВТП).
Прибор работает на основе гармонических одночастотных колебаний. Благодаря встроенному стабилизатору напряжения модель работает в диапазоне изменения напряжение от 7 до 9 В.
В модель встроен индикатор (световая сигнализация). Индикатор “ЗАРЯД/РАЗРЯД” срабатывает при разряде аккумуляторной батареи ниже 7.5В
Этапы срабатывания индикатора:
1. Ниже 7,5В индикатор мигает;
2. Ниже 7В включается звуковая сигнализация оповещения и загорается индикатор;
3. Ниже 6,7В модель выключается автоматически;
4. Прибор переходит в режим звуковой индикации если напряжение ниже 7В и прибор находится в режиме “ВИБРО”.
Назначение прибора
Металлоискатель разработан для обнаружения запрещенных предметов из черных и цветных металлов в слабопроводящей среде, а также скрытых предметов в багаже или под одеждой. Используя последние достижения микропроцессорных технологий ВМ-611 ВИХРЬ может применяться в целях досмотра в муниципальных и общеобразовательных учреждениях, в силовых структурах, а также медицине.
Особенности модели
- Высокая чувствительность;
- Широкая зона сканирования;
- Селекция по размерам объекта;
- Полная автоматическая настройка;
- Возможность ручной настройки;
- Высокая помехоустойчивость;
- Корпус из ударопрочного пластика ABS+PC;
- Автоматическое отключение питания;
- Звуковая, световая, бесшумная индикация;
- Пропорциональная индикация разряда батареи;
- Низкое энергопотребление;
- Широкий диапазон рабочих температур;
- Эргономичная конструкция;
- Модульное зарядное устройство, с возможностью крепления к стене.
Подготовка к работе
Необходимо надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку.
Включите прибор, удерживая кнопку (!!) 1 сек. После окончания тестирования прибора, загорается зеленый светодиод. Проверьте готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.). Световая сигнализация (красный светодиод), а так же звуковая и вибросигнализация ( если присутствует в данной модификации), должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе "Технические характеристики"). Прибор готов к работе.
При повторных (или многократных) "включениях/выключениях" прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.
Обслуживание
Техническое обслуживание прибора заключается в следующем:
- Удаление пыли с поверхности корпуса;
- Визуальная проверка внешнего вида корпуса;
- Проверка надежности контакта соединений в разъеме для подключения элемента питания;
- Проверка работоспособности прибора согласно разделу "ПОДГОТОВКА К РАБОТЕ".
Порядок работы
Поднесите прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности произведите поиск. Скорость сканирования не должна превышать 0,5 м \с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается. Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.
Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании ( <0,5 m/c) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см. друг от друга.
При нажатии кнопки "УПРАВЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ" (ЧУВСТВ.) загорается светодиод "/2" чувствительность прибора к крупным металлическим предметам (нож, пистолет и т.д.) снижается (в 2 раза), а мелкие металлические предметы (мелкие монеты, застежки, молнии и т.д.) не вызывают срабатывания сигнализации.
Таким образом, появляется возможность определить величину обнаруженного при первичном сканировании металлического предмета путем нажатия кнопки и повторным сканировании подозрительного участка обследуемого объекта (одежды человека, багажа и т.д.) При этом мелкие металлические объекты не будут выделяться, и отвлекать оператора от поиска опасных предметов (пистолет, нож и т.д.).
При нажатии кнопки "УПРАВЛЕНИЕ РЕЖИМОМ ИНДИКАЦИИ" (РЕЖИМ) происходит изменение режима индикации. ВМ-611 ВИХРЬ (ПРО) - звук/без звука, ВМ-611 ВИХРЬ УЛЬТРА звук/вибро.
Возможные неисправности
После включения прибора звуковой сигнал отсутствует и не включаете, ни зеленый, ни красный светодиод.
Вероятная причина:
1. Полный разряд батареи;
2. Неисправность в схеме прибора.
Способ устранения:
1. Заменить или зарядить элемент питания;
2. Обратиться в сервисный центр.
После включения прибора возникает непрерывный звуковой или вибросигнал, при этом горит только светодиод "ЗАРЯД/РАЗРЯД".
Вероятная причина:
Напряжение батареи ниже 7В
Способ устранения:
Заменить или зарядить элемент питания.
Правило заряда аккумулятора
Если комплектация, прибора включает в себя зарядное устройство и аккумулятор, пожалуйста ознакомьтесь с данным разделом инструкции.
В модификацию прибора может входить зарядное устройство 220\12 В ( ток нагрузки не менее 50мА) которое предназначено для зарядки аккумуляторной батареи. Для зарядки аккумулятора следует подключить прибор к зарядному устройству (любой стороной), при этом на приборе загорится индикатор "ЗАРЯД".
Для полной зарядки аккумулятора требуете, не более 16 часов, так же допускаете, не полная зарядка.
Комплект поставки
Комплектация Стандарт
- Прибор - 1шт;
- Батарея "Крона" - 1шт;
- Упаковка - 1шт;
- Паспорт - 1шт.
