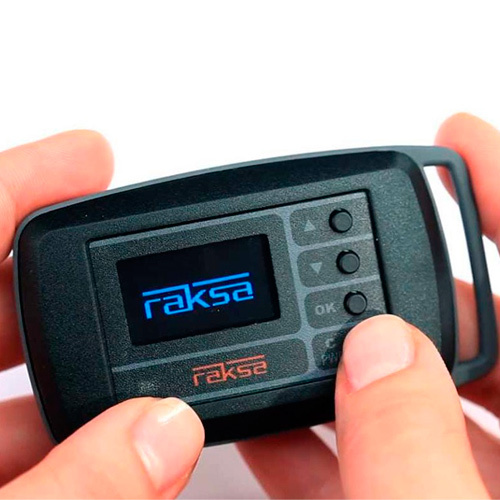

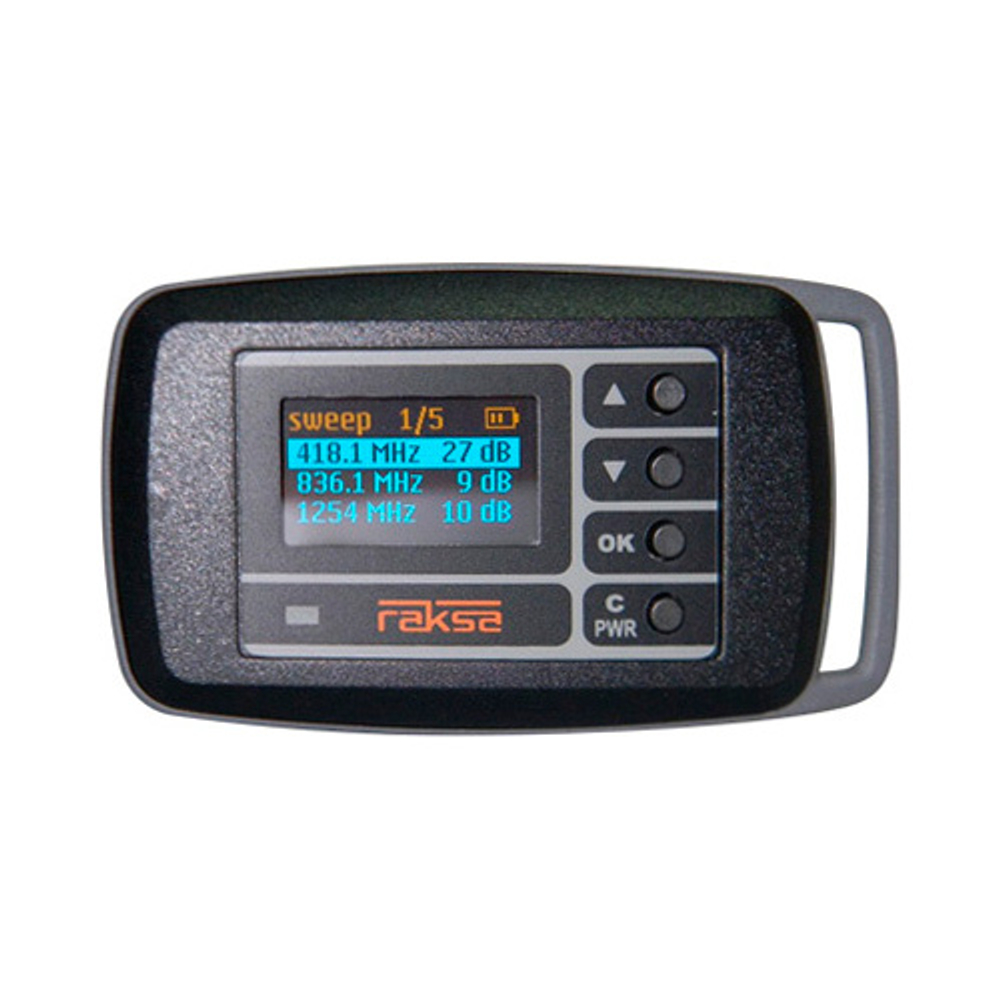

СЕЛЕКТИВНЫЙ ИНДИКАТОР ПОЛЯ RAKSA-121



РЕЖИМ ОХРАНЫ

Режим охраны предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.

В режиме охраны для аналоговых сигналов осуществляется вычитание фонового спектра. Это уменьшает влияние стационарных (постоянно присутствующих) мешающих сигналов и помех. Алгоритм адаптации фонового спектра отслеживает медленные изменения уровней этих мешающих сигналов.



РЕЖИМ ОБЗОРА

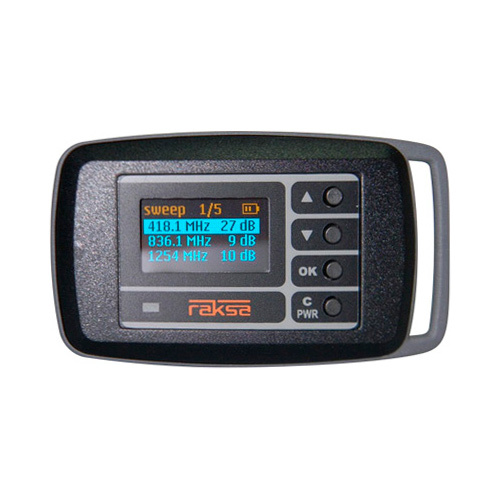

Режим обзора предназначен для обнаружения аналоговых и цифровых радиосигналов всех типов. В этом режиме на дисплее отображается список всех текущих обнаруженных сигналов, отсортированный по частоте или типу сигнала.

РЕЖИМ ПОИСКА С ВЫЧИТАНИЕМ СПЕКТРА

Режим поиска с вычитанием спектра предназначен для обнаружения и определения местоположения аналоговых радиопередатчиков. Использование этого режима имеет преимущества по сравнению с обычным режимом поиска в случае, если радиопередатчик находится в том же помещении.

В режиме поиска с вычитанием спектра определяется не абсолютный уровень аналоговых сигналов, а относительный – его разница с базовым спектром, который был измерен в начале работы в этом режиме. Известно, что при приближении или удалении от радиопередатчика, который находится внутри помещения, уровень сигнала изменяется сильнее, по сравнению с радиопередатчиком, расположенным вне помещения. Т.к. в режиме поиска с вычитанием спектра индикатор поля селективно реагирует на изменения уровня, то локальные радиопередатчики будут обнаружены с большей вероятностью.

В режиме поиска с вычитанием спектра реализована световая и звуковая индикация относительного уровня сигнала.

РЕЖИМ ПОИСКА

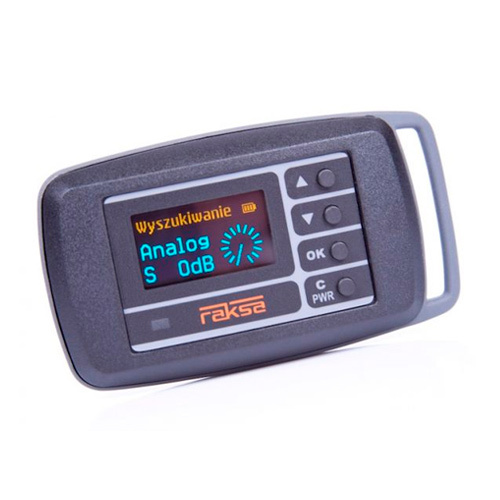

Режим поиска предназначен для обнаружения и определения местоположения аналоговых и цифровых радиопередатчиков. На дисплее отображается сигнал, имеющий максимальный уровень. Этот режим используется в тех случаях, когда есть возможность перемещения индикатора поля для поиска радиопередатчика.

В режиме поиска для аналогового сигнала реализована световая и звуковая индикация относительного уровня сигнала – по частоте повторения вспышек светодиода можно судить о приближении или удалении от радиопередатчика.

МОНИТОРИНГ ЦИФРОВЫХ СИГНАЛОВ

Режим мониторинга цифровых сигналов предназначен для обнаружения сигналов сотовых телефонов стандартов GSM, UMTS (3G), LTE (4G), беспроводных телефонов стандарта DECT, устройств Bluetooth, Wi-Fi. В режиме мониторинга цифровых сигналов на дисплее отображается список всех цифровых сигналов и их обнаруженные уровни.

АУДИОКОНТРОЛЬ

Аудиоконтроль аналоговых сигналов возможен в режимах обзора, поиска и поиска с вычитанием спектра. При аудиоконтроле осуществляется прослушивание амплитудно-модулированных сигналов через встроенный динамик. Использование аудиоконтроля в некоторых случаях облегчает идентификацию сигналов и позволяет использовать «акустозавязку».

ЖУРНАЛ СОБЫТИЙ ТРЕВОГИ

В журнале событий тревоги сохраняется информация об опасных радиосигналах, которые были обнаружены в режиме охраны. Максимальное число записей – 200. Если одновременно обнаружены опасные сигналы разных типов, то в журнале сохраняется информация о каждом из них. При просмотре записи на дисплее отображается время появления и исчезновения сигнала, его тип и максимальный уровень.
