RadioInspectorRP

Назначение

Программа RadioInspectorRP предназначена для статической обработки сигналов или диапазонов частот из сохраненной базы данных панорам в пространстве амплитуда-частота-время-географические координаты. Базы данных панорам могут формироваться различными программами - RadioInspectorRC, RadioInspectorRT.

Функциональные возможности и краткие характеристики программы:

• Анализ электромагнитной обстановки в точке измерения или по маршруту следования транспортного средства;
• "Воспроизведение" сохраненных панорам в реальном масштабе времени и в ускоренном режиме;
• Детальный анализ отдельных сигналов и поддиапазонов частот (до 4-х одновременно);

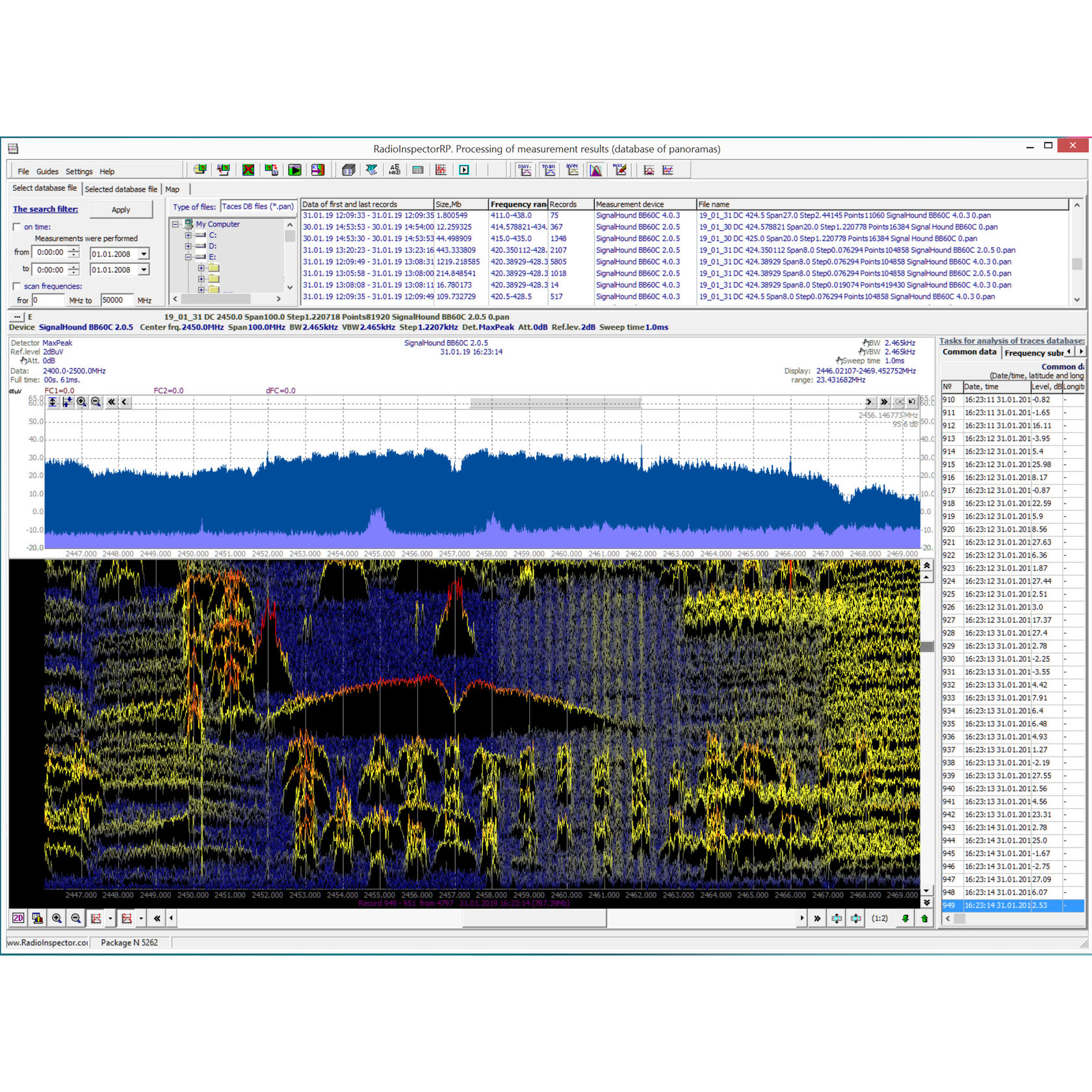

• Представление результатов измерений в виде графиков и спектрограмм (в 2-мерном и 3-х мерном виде);

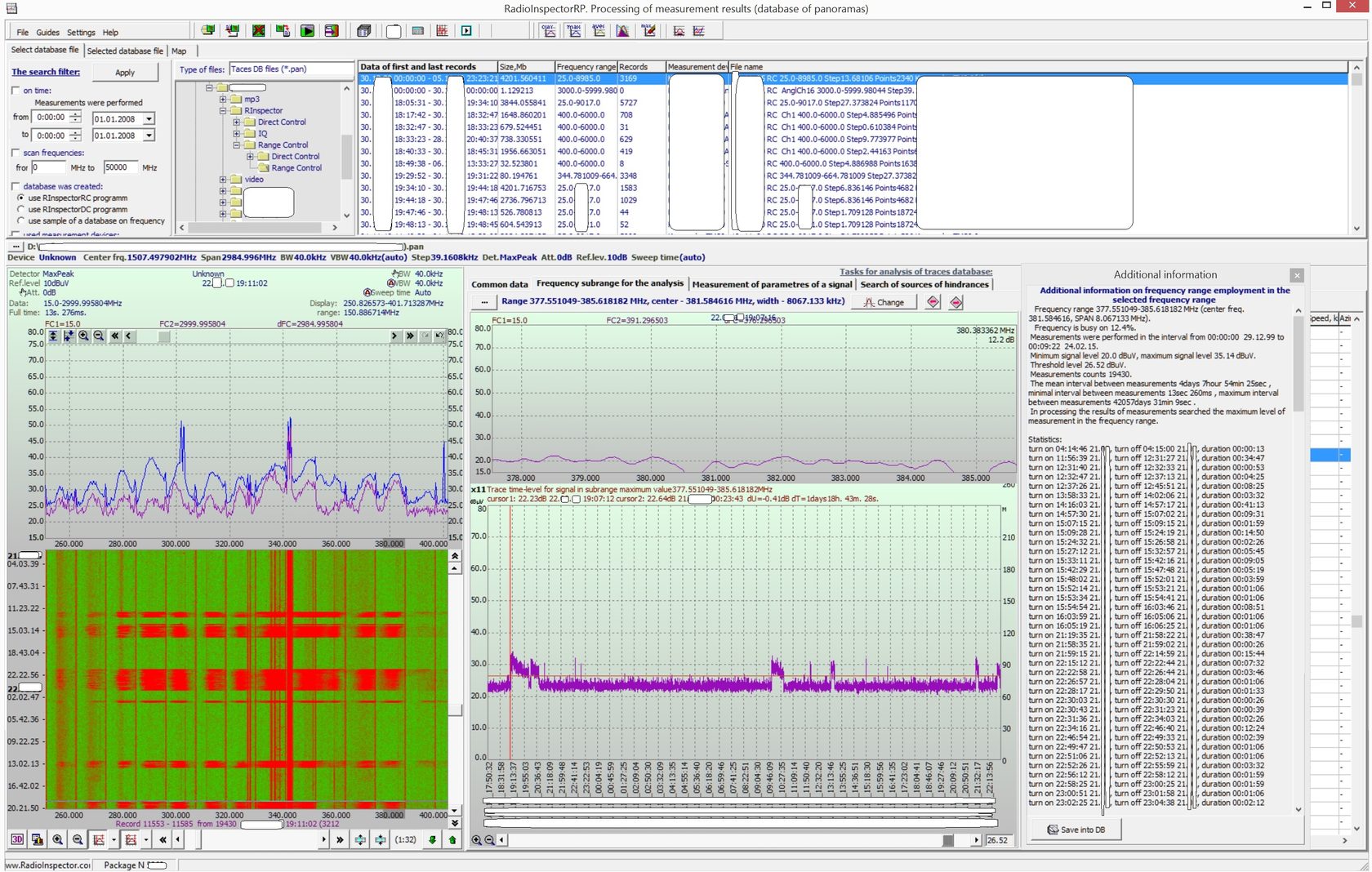

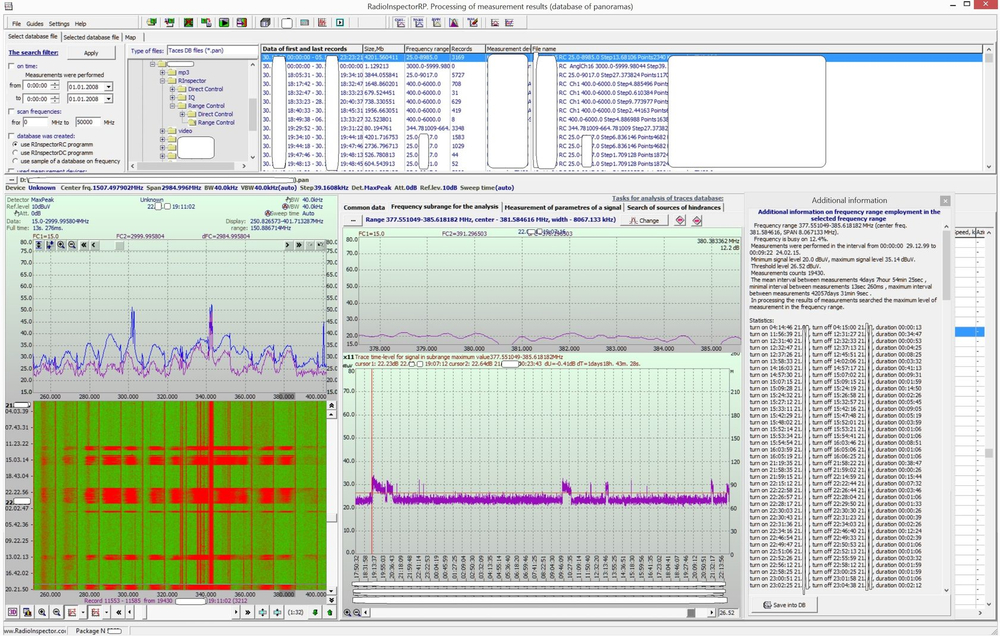

• Одновременное представление результатов измерений в виде графиков амплитуда-частота, амплитуда-время и отображение точек измерений на электронной карте местности (при наличии опции RP-GEO);
• Отображение результатов измерений на электронной карте. Использование карт OSM (при наличии опции RP-GEO);
• Измерение занятости частоты (диапазона частот);
• Измерение параметров сигнала (полосы занимаемых частот методом β/2, полосы занимаемых частот по уровню -N дБ, напряженности поля с использованием различных методов, оценки центральной частоты для симметричных сигналов);
• Поиск источников помех по гипотезам блокирования, наличия гармоник, интермодуляции 2-го, 3-го, 5-го и 7-го порядков по реально измеренному спектру сигналов;
• Сохранение выборки из базы данных по критериям времени, частоты, географических координат (при наличии опции RP-GEO), диапазона номеров записей;
• Документирование наличия сигналов в радиоэфире с привязкой ко времени работы ИРИ;
• Использование базы данных частотных присвоений и отображения на графике информации о легальных и неопознанных ИРИ;
• Анализ выхода параметров излучений за заданные границы или поиск новых источников излучений с использованием эталонной панорамы;
• Подготовка и создание отчета по результатам измерений.

Возможные области применения программы:

1. Экспертный анализ радиочастотного спектра;
2. Отображение и документирование ранее собранных результатов измерений радиочастотного спектра;
3. Анализ электромагнитной обстановки вдоль трассы проведения измерений;
4. Поиск нелегальных источников излучений;
5. Фиксация выхода параметров излучений за пределы заданных норм (ограничительных линий);
6. Поиск источников радиопомех;
7. Выполнение измерений параметров излучений РЭС по результатам ранее проведенных измерений.
