- ЛОРНЕТ-СТАР является первым в мире произвольно конфигурируемым нелинейным локатором, который обеспечивает работу универсального контрольного модуля (ручки) с разными сменными приемопередающими антенными модулями.
- Единственный нелинейный локатор, который, в зависимости от специфической задачи пользователя, позволяет работать с тремя разными диапазонами частот зондирующего сигнала и использовать преимущества каждого из них: 800 МГц (для поиска объектов в средах с высоким затуханием и влажностью), 2400 МГц (для досмотра багажа и поиска спрятанных SIM-карт), 3600 МГц (для дистанционного поиска и пространственной локализации мелких объектов).

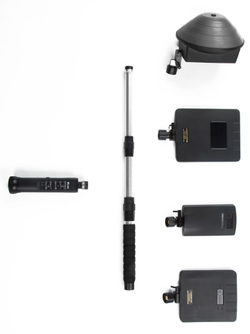

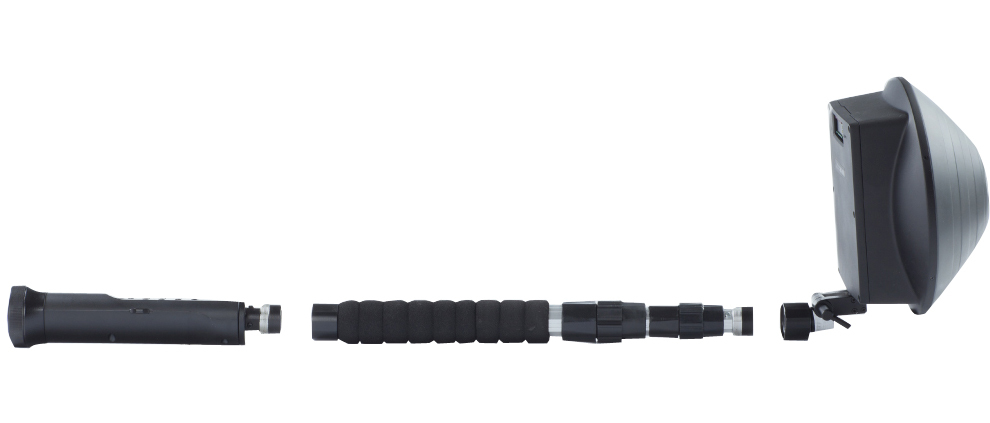

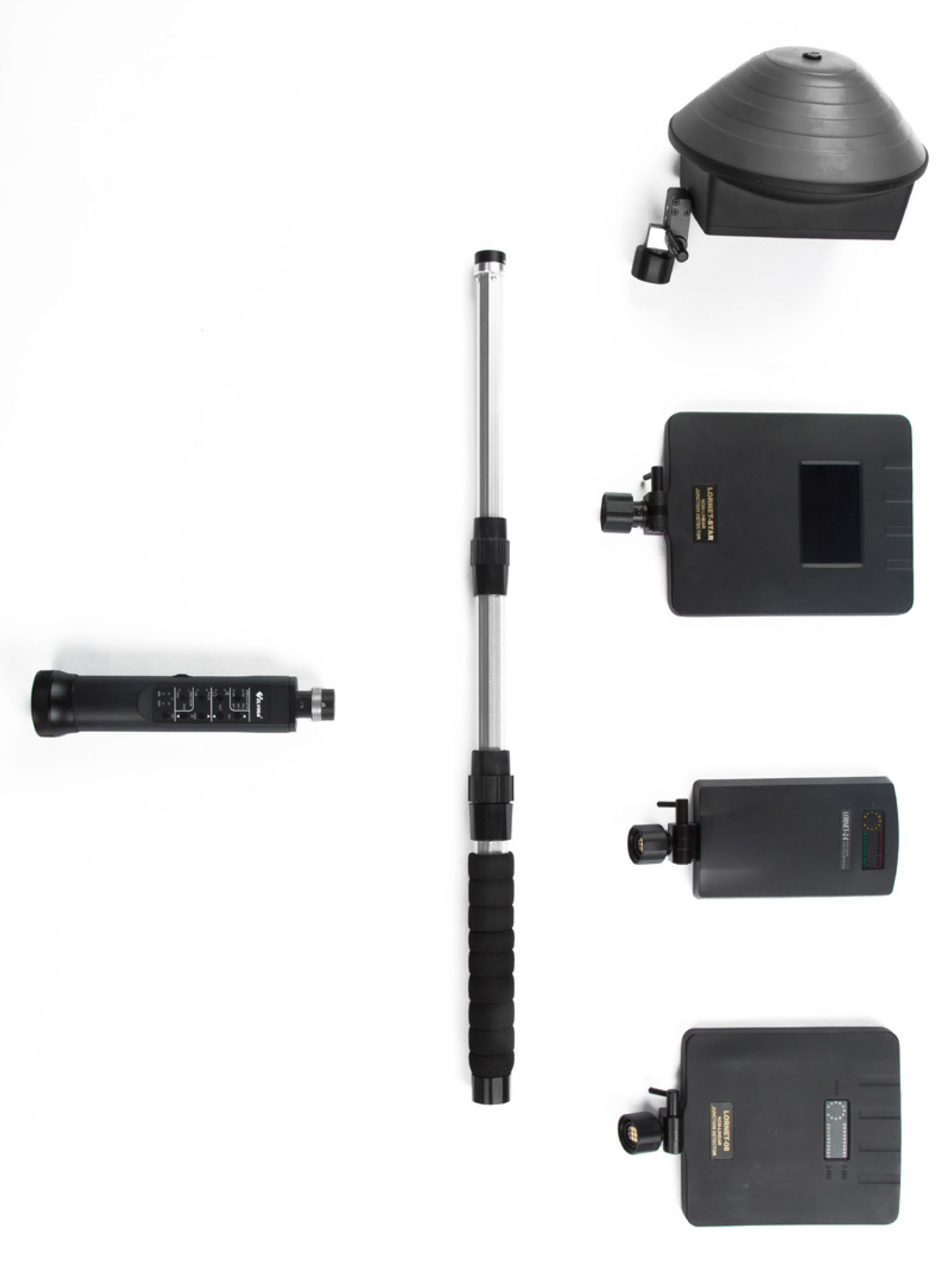

- Возможность произвольного конфигурирования локатора позволяет быстро превратить его из компактного досмотрового в поисковый прибор с раздвижной телескопической штангой.

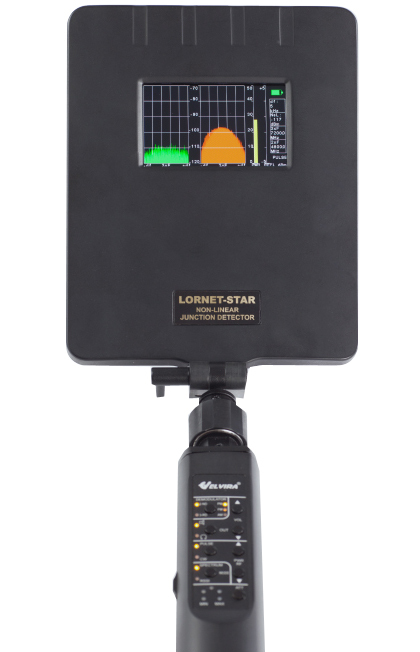

- Встроенный анализатор спектра 2-ой и 3-ей гармоник (опции 08С и 24С) позволяет увереннее определять природу нелинейного объекта по его спектральной сигнатуре.
- Простое и понятное пользователю унифицированное кнопочное управление. Не требует предварительной настройки перед началом работы.
- Возможность первоначального приобретения прибора в минимальной конфигурации и последующего дооснащения дополнительными приемопередающими антенными модулями позволяет эффективно расходовать денежные средства в зависимости от задач сегодняшнего и завтрашнего дня
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|||||
|---|---|---|---|---|---|
| Наименование сменного приемопередающего антенного модуля | |||||
| Название параметра | Опция 08 | Опция 08С | Опция 24 | Опция 24С | Опция 36М |
| Частота зондирующего сигнала | 800 МГц | 800 МГц | 2400 МГц | 2400 МГц | 3600 МГц |
| Шаг перестройки частоты (в режиме автоматического выбора несущей по критерию минимума помех в тракте приемника второй гармоники) | 200 кГц | 200 кГц | 2 МГц | 2 МГц | 13 МГц |
| Значение максимальной мощности зондирующего сигнала (пиковое/среднее) | |||||
| Импульсный режим (Pulse) | 10 Вт/230 мВт | 18 Вт/112 мВт | |||
| Непрерывный режим | ---/330 мВт | --- | |||
| Импульсный режим с малой скважностью | --- | --- | --- | --- | 6 Вт/375 мВт |
| Частоты приемников соответствуют частотам 2-ой (2xF) и 3-ей гармоник (3xF) зондирующего сигнала | |||||
| Чувствительность приемников | <-110 дБм (измеряется в условиях замкнутого коаксиального тракта, без антенны, путем подачи калиброванного сигнала с измерительного генератора непосредственно на вход приемника) | ||||
| Динамический диапазон приемного тракта | 24 дБ | ||||
| Наличие встроенного анализатора спектра 2-ой и 3-ей гармоник | Нет | Есть | Нет | Есть | Нет |
| Время работы от аккумулятора при максимальной мощности | 3 часа в импульсном режиме; 1,5 часа в непрерывном режиме | 2,5 часа в импульсном режиме; 1,5 часа в режиме малой скважности | |||
| Размеры локатора (досмотровый вариант, без телескопической штанги), см | 40х20х7 | 40х20х7 | 40х20х7 | 40х20х7 | 40х20х20 |
| Размеры телескопической штанги, см | 54х4х4 (86х4х4) | ||||
| Вес изделия без телескопической штанги | 1,0 кг | 1,0 кг | 0,8 кг | 1,0 кг | 1,0 кг |
| Вес телескопической штанги | 0,2 кг | ||||
| Размеры сумки-укладки, см | 45х30х35 | ||||
| Вес максимального комплекта (все опции) в сумке-укладке | 8 кг | ||||
| Диапазон рабочих температур | +5...+40°С | ||||
Принцип действия
Принцип действия нелинейного локатора состоит в облучении объекта поиска зондирующим высокочастотным электромагнитным колебанием (радиоимпульсом) повышенной мощности и в последующем приеме и сравнительном анализе откликов объекта на частотах второй и третьей гармоник зондирующего сигнала. Способность локатора обнаруживать объекты, содержащие электронные компоненты, основана на нелинейных свойствах полупроводников. Любые радиоэлектронные устройства состоят из печатных плат с проводниками (антеннами), к которым подключены полупроводниковые элементы: диоды, транзисторы, микросхемы, представляющие для высокочастотного зондирующего сигнала локатора набор нелинейных отражателей. В результате облучения мощным высокочастотным сигналом на этих антеннах наводятся переменные ЭДС. Элементами с нелинейной вольт-амперной характеристикой они преобразуются в высокочастотные сигналы, кратные частоте зондирования (гармоники), переизлучаемые в пространство. Переизлученный сигнал поступает на вход приемников локатора, настроенных на частоты гармоник 2-го и 3-го порядка. По критерию наличия в спектре принимаемого сигнала 2-ой и 3-ей гармоник частоты собственного передатчика устанавливается факт присутствия в зоне зондирования скрытого радиоэлектронного устройства, независимо от того, находится ли оно во включенном или выключенном состоянии. Принято считать, что обнаруженное нелинейное устройство является искусственным полупроводником, если уровень второй гармоники превышает уровень третьей. Если имеет место обратная ситуация (уровень второй гармоники ниже уровня третьей), то обнаруженный нелинейный элемент обычно считается естественным нелинейным отражателем типа МОМ (металл-окисел-металл). Однако практика использования нелинейного локатора говорит о том, что иногда критерий сравнения уровней 2-ой и 3-ей гармоники для идентификации природы нелинейного объекта не работает (например, у естественного образования МОМ вторая гармоника может оказаться выше третьей). В таких случаях целесообразным может оказаться дополнительный спектральный анализ второй и третьей гармоники (или ЧМ демодуляция отклика 2-ой/3-ей гармоники) при одновременном физическом воздействии на объект поиска. У нелинейных объектов естественного происхождения при физическом воздействии (простукивании) ширина спектра 2-ой/3-ей гармоники увеличивается, в то время как у искусственных объектов она практически не меняется.
