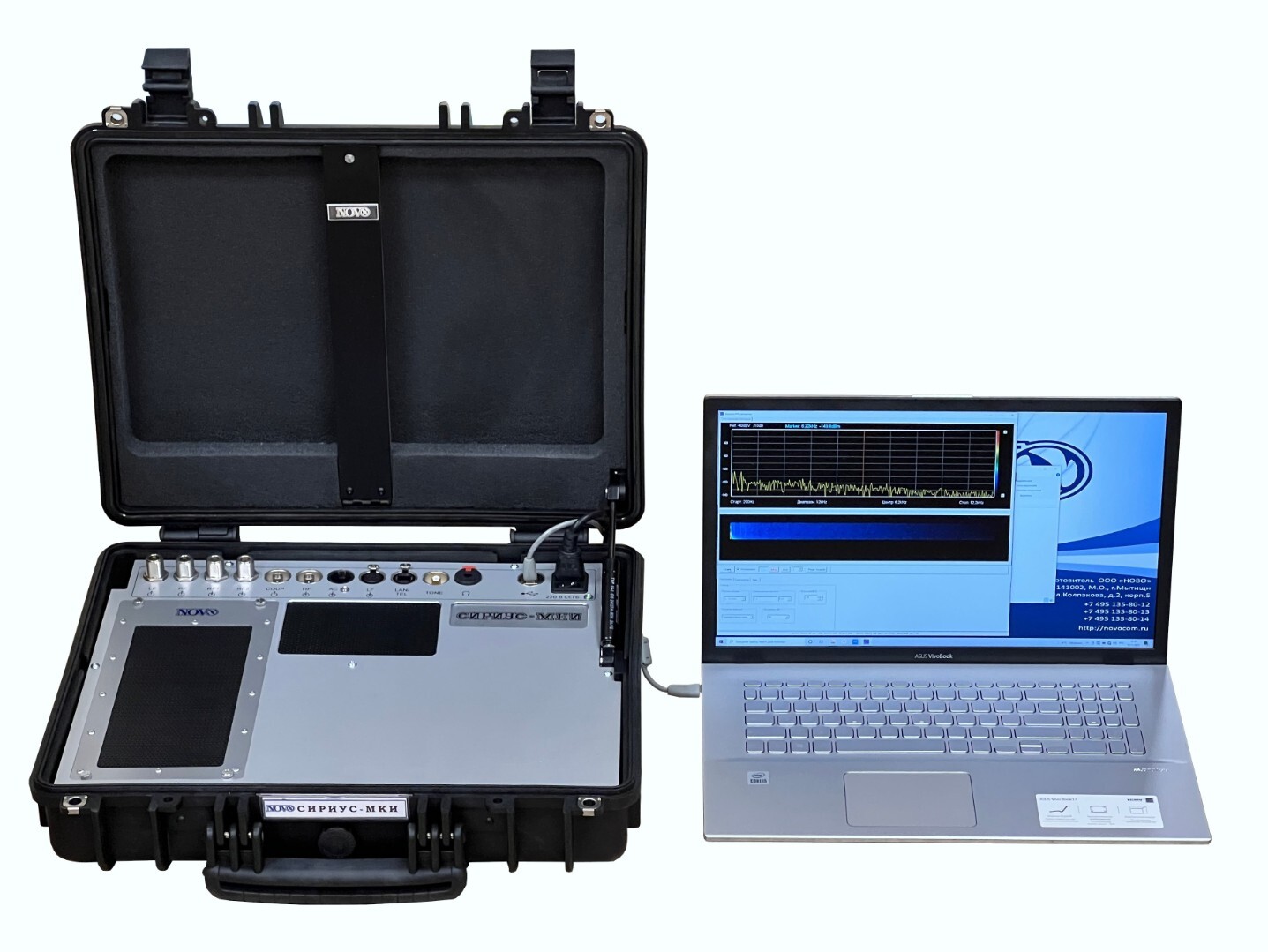

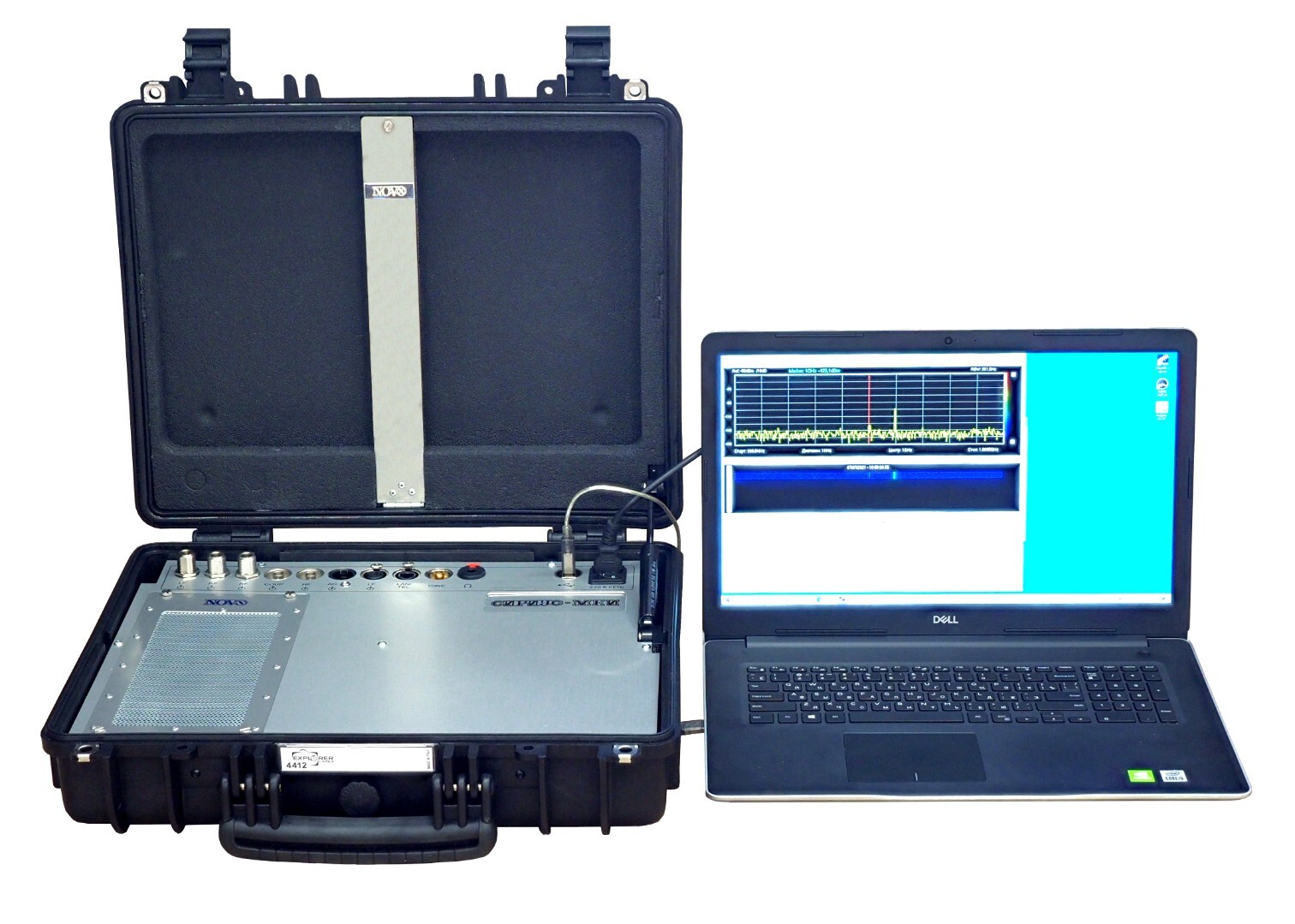

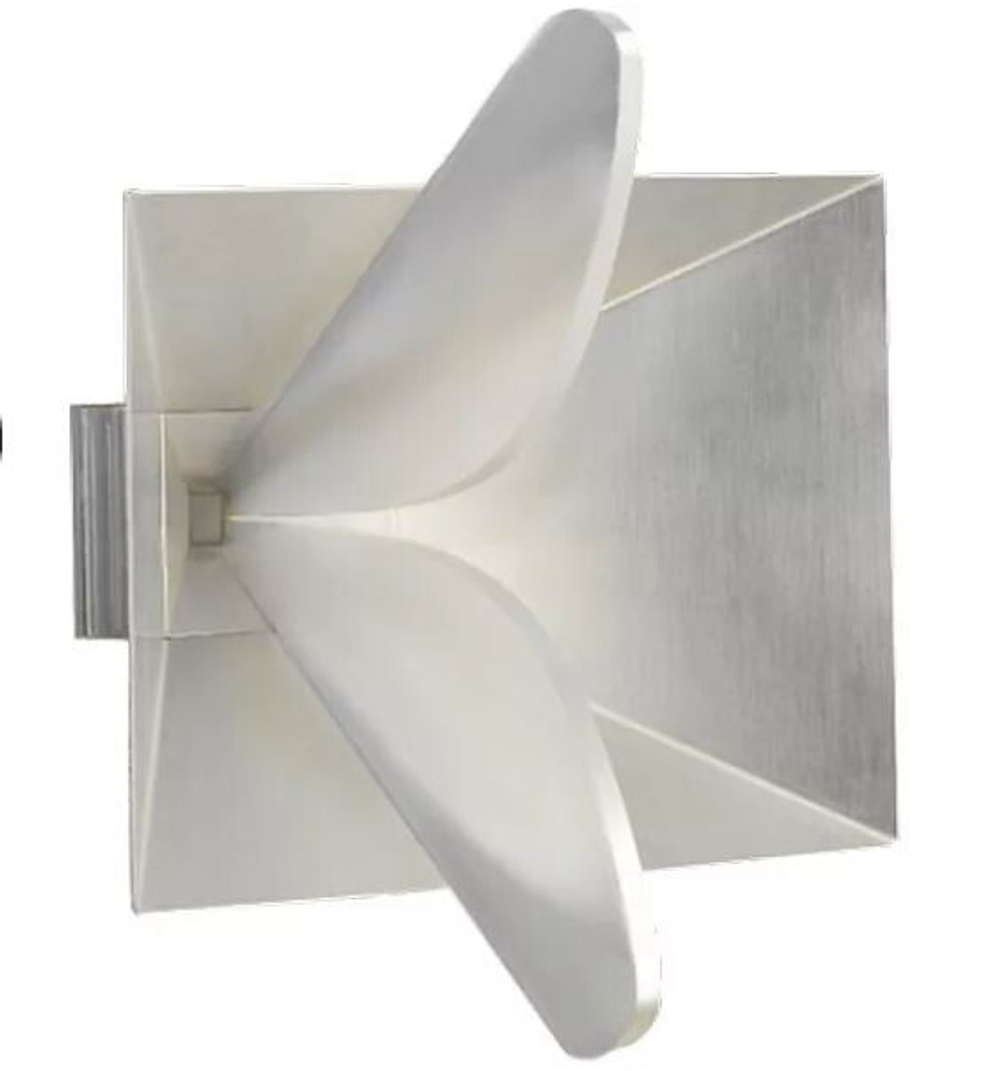

ПРОГРАММНО-АППАРАТНЫЙ КОМПЛЕКС «СИРИУС-МKИ»

Программно-аппаратный комплекс «СИРИУС-МKИ» предназначен для выполнения работ по оценке эффективности защиты акустической речевой информации в технических средствах и системах от утечки за счет высокочастотного облучения (ВЧО), высокочастотного навязывания (ВЧН), высокочастотной прокачки технических средств и систем (ВЧП), выявления в цепях питания признаков работы приемников дистанционного управления (далее - КЦП ПДУ), выявления наличия нелинейных элементов в объектах контроля, подключённых к проводным линиям.

Комплекс позволяет произвести выполнение следующих работ:

- спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях

- регистрацию, прослушивание и запись сигналов речевого диапазона частот в проводных линиях;

- выявление признаков модуляции во вторичном излучении от объектов контроля;

- обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;

- обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;

- выявление в цепях питания признаков работы приемников дистанционного управления;

- выявление в цепях питания признаков работы акустоэлектрических преобразователей;

- выявление посторонних подключений в проводных линиях и измерение расстояния до них;

- выявление наличия нелинейных элементов и RC-цепей в проверяемых линиях;

- проведение электротехнических измерений первичных параметров слаботочных проводных линий;

- формирование амплитудно-частотных характеристик четырёхполюсников;

- измерение токов утечки в электросиловых кабелях;

- вспомогательное озвучивание помещений;

- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.

СРЕДСТВО ИЗМЕРЕНИЯ

Измерительные элементы программно-аппаратного комплекса включены в Федеральный информационный фонд по обеспечению единства измерений Российской Федерации (Государственный реестр средств измерений), имеют действующие свидетельства о поверке (калибровке).

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

Состав и технические характеристики комплекса соответствуют методическим документам, утвержденным приказами ФСТЭК России от 10 июня 2020 г. № 0011, от 22 апреля 2020 г. № 009, от 12 июля 2018 № 0022, а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном ФСТЭК России 26 мая 2021 г.

ОТЕЧЕСТВЕННАЯ РАЗРАБОТКА

Программно-аппаратный комплекс «СИРИУС-МKИ» является прибором отечественного производства. В настоящее время ведутся работы по внесению комплекса в реестр промышленной продукции, произведенной на территории Российской Федерации.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Широкий диапазон частот генерируемых и исследуемых сигналов.

Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов.

Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов.

Широкий динамический диапазон и высокая чувствительность приема сигналов.

Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов.

Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией.

Возможность слухового контроля сигналов речевого диапазона частот.

Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов.

Наличие гальванической развязки для входных сигналов и напряжения смещения.

Возможность проведения измерений в электросиловых кабелях под напряжением.

Отсутствие слепых зон при рефлектометрии проводных линий.

Наличие автоматических режимов проверки.

Герметичный, ударопрочный корпус.

Комплектация

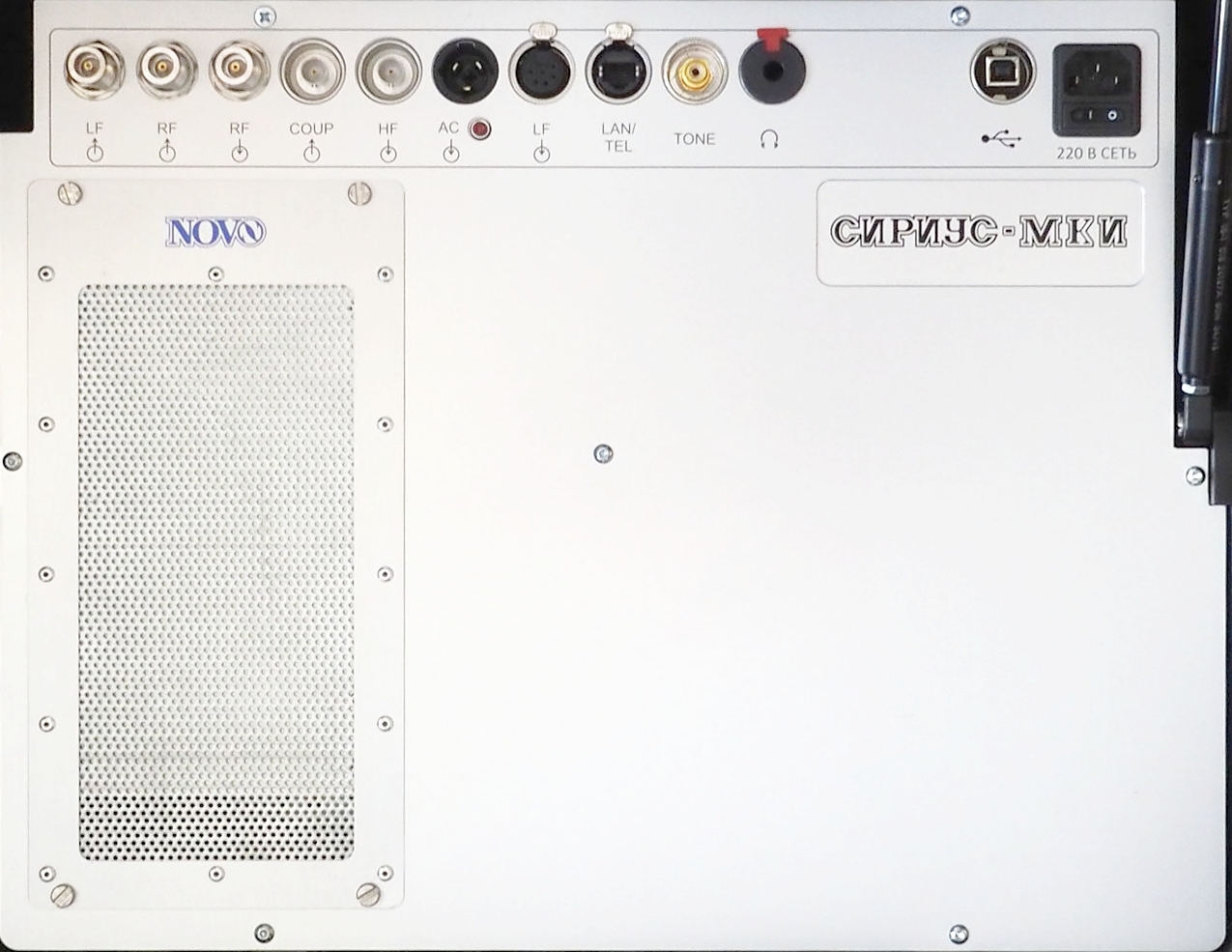

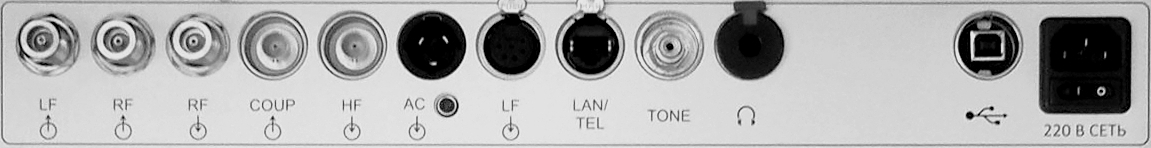

• Основной блок - 1 шт.
• Анализатор спектра «СК-4 НОВО АС-12» - 1 шт.
• Генератор высокочастотных сигналов «Г 7 НОВО ГСП-10» - 1 шт.
• Генератор низкочастотных сигналов - 1 шт.
• Управляющая ПЭВМ (ноутбук) - 1 шт.
• Программа расчёта показателей измерений - 1 комплект

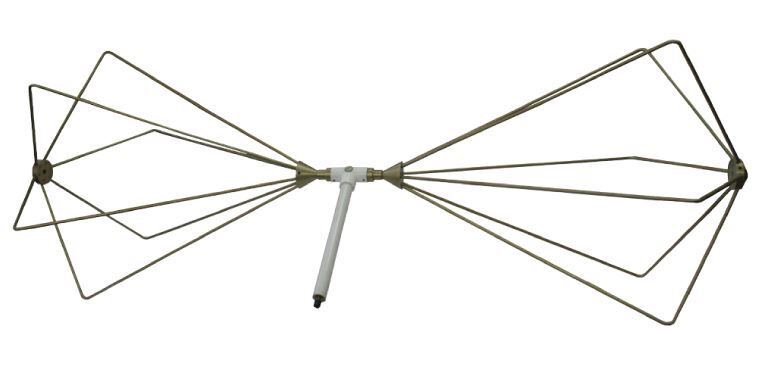

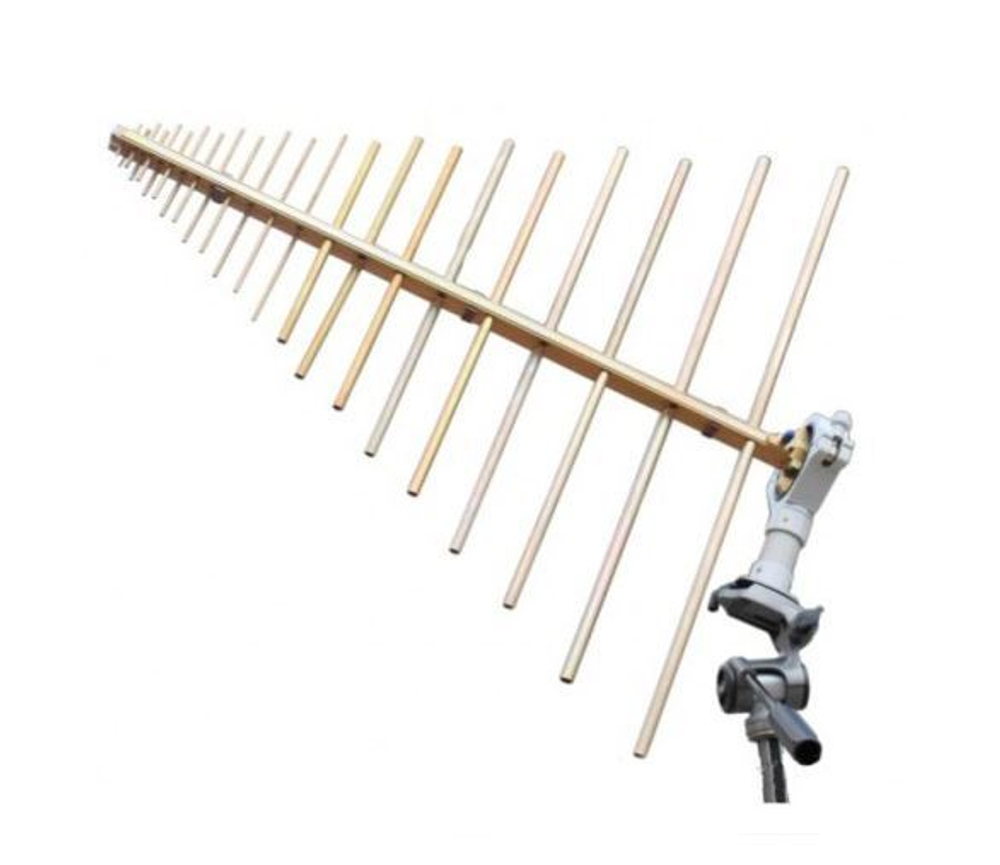

• Комплект приёмных антенн - 1 комплект

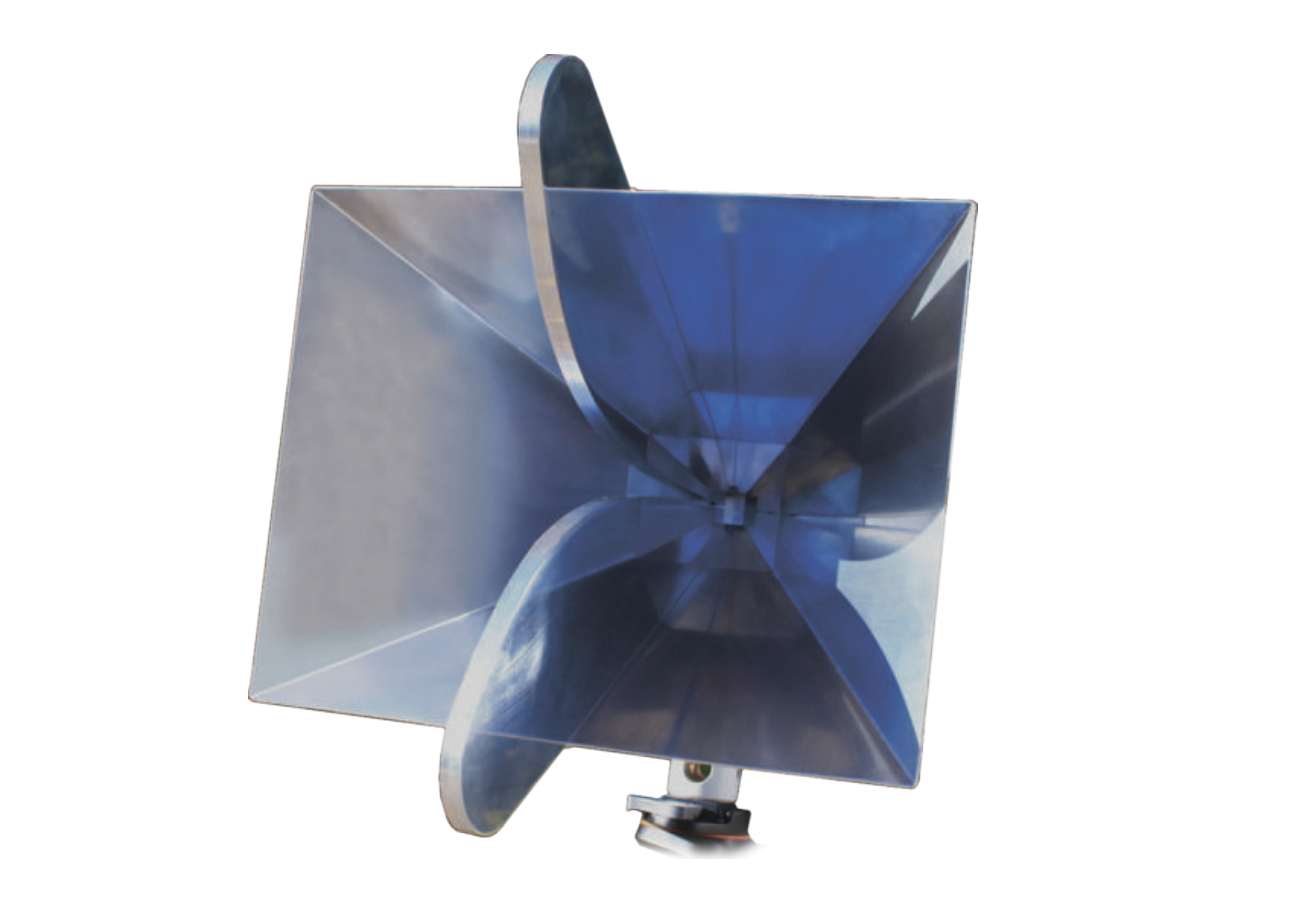

• Комплект излучающих антенн - 1 комплект
• Шумомер (анализатор спектра) с измерительным микрофоном и калибратором акустическим - 1 комплект
• Излучатель акустический - 1 шт.
• Токосъемник измерительный - 1 шт.
• Индуктор магнитный - 1 шт.
• Комплект мерных отрезков токопроводящих линий (кабелей, проводов) - 1 шт.
• Комплект эквивалентов нагрузок для интерфейсов и разъёмов - 1 шт.
• Комплект эталонных датчиков - 1 шт.
• Комплект устройств подключения и вставки в шину заземления - 1 шт.
• Управляемый антенный коммутатор СВЧ - 1 шт.
• Эквивалент сети - 1 шт.

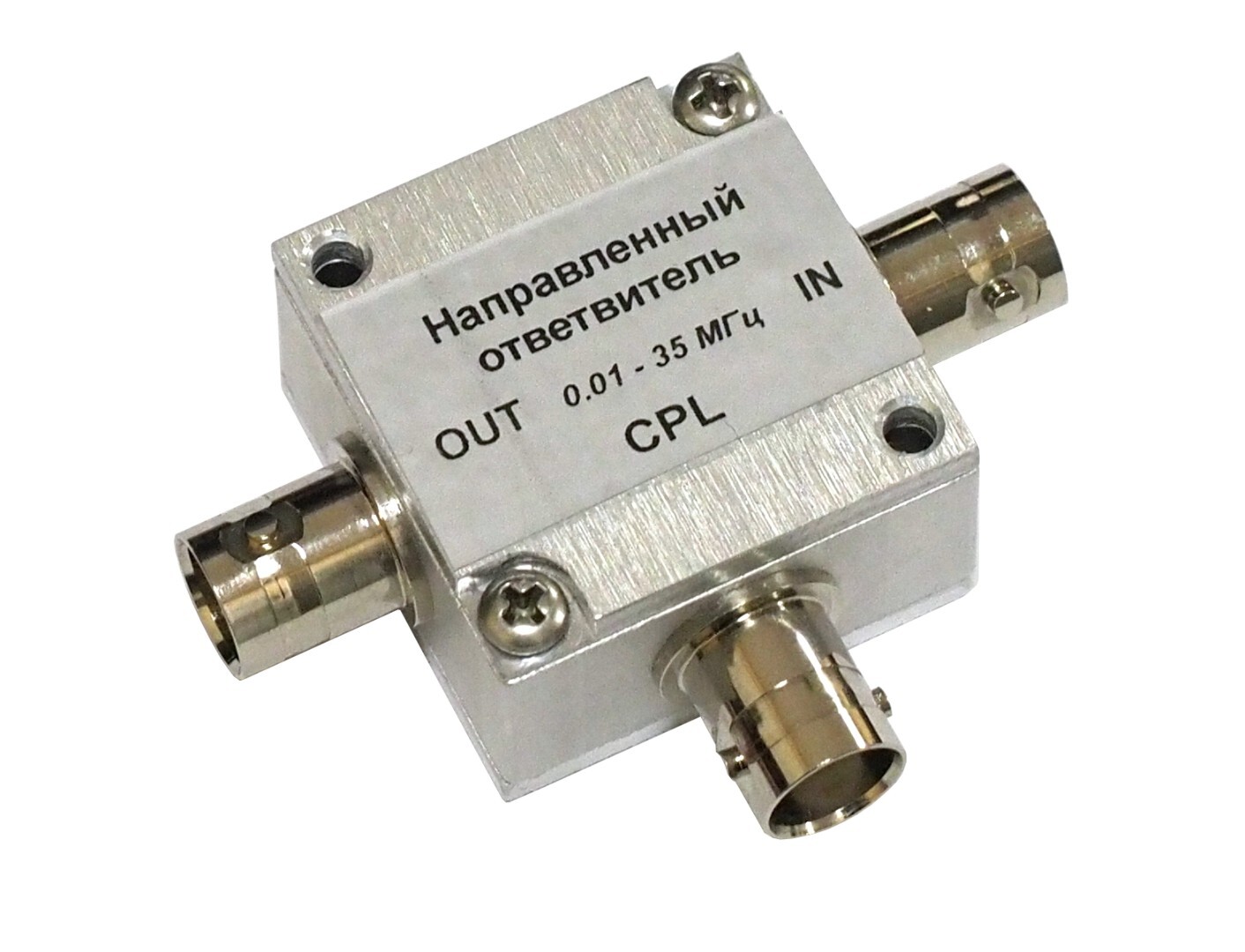

• Направленный ответвитель (диапазон 1) - 1 шт.
• Направленный ответвитель (диапазон 2) - 1 шт.
• Головные телефоны - 1 шт.
• Указатель проводки - 1 шт.
• Измерительные клещи - 1 шт.
• Комплект кабелей и переходников - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Паспорт - 1 шт.

Технические характеристики
