Описание

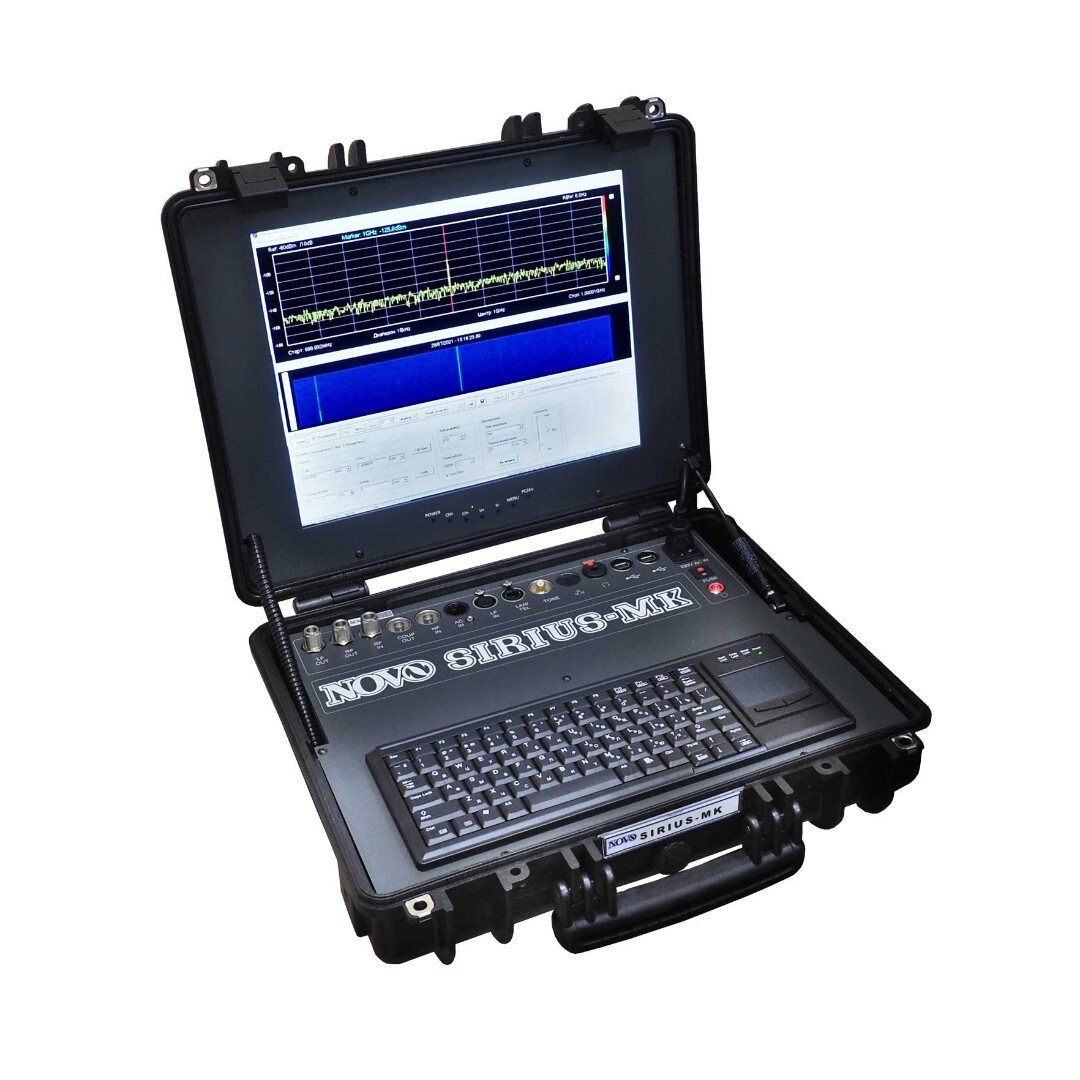

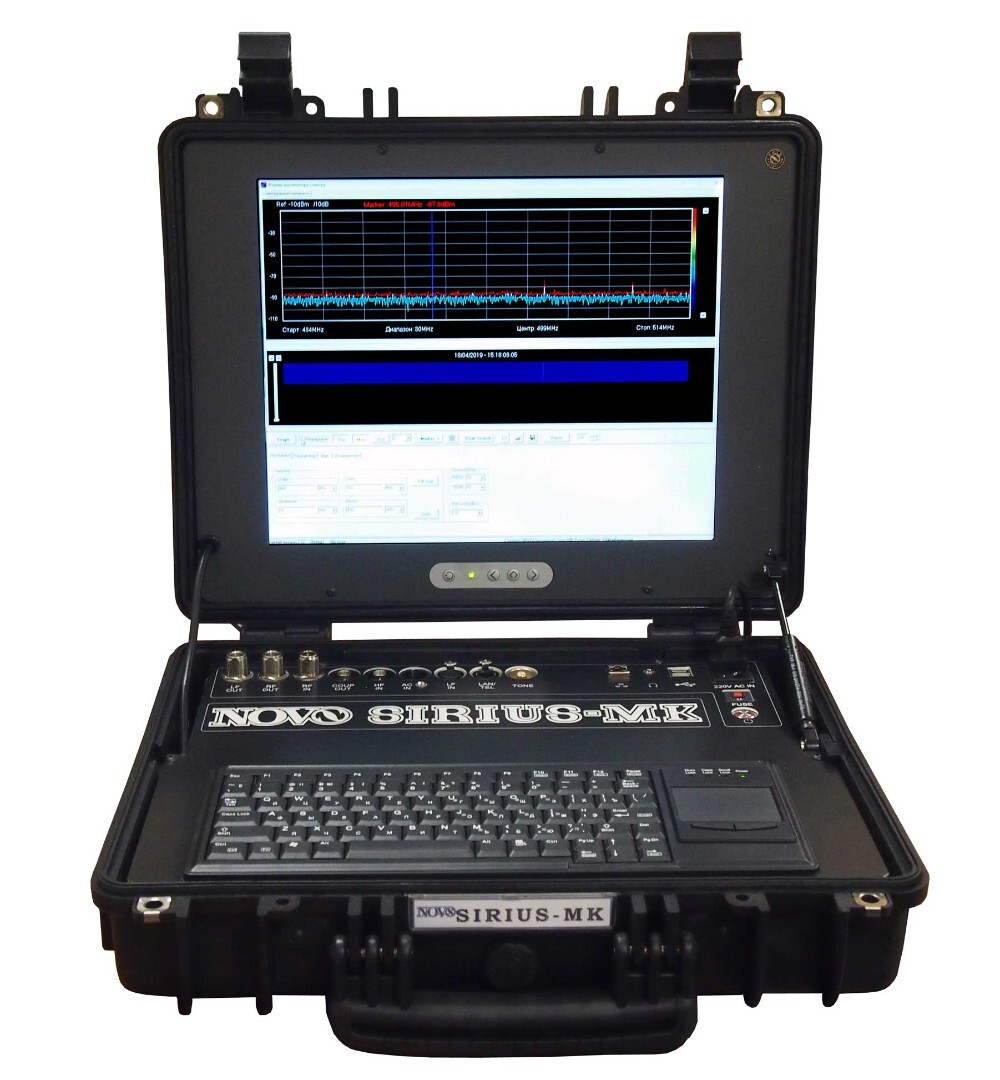

Программно-аппаратный комплекс «СИРИУС-МK» предназначен для выявления демаскирующих признаков электронных устройств, используемых для негласного получения информации в технических средствах, проводных коммуникациях и в помещениях.
Комплекс позволяет провести все виды исследований, в том числе активными радиотехническими методами.
Комплекс позволяет произвести выполнение следующих работ:
- спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях
- регистрацию, прослушивание и запись сигналов речевого диапазона частот в проводных линиях;
- выявление признаков модуляции во вторичном излучении от объектов контроля;
- обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;
- обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;
- выявление в цепях питания признаков работы приемников дистанционного управления;
- выявление в цепях питания признаков работы акустоэлектрических преобразователей;
- выявление посторонних подключений в проводных линиях и измерение расстояния до них;
- выявление наличия нелинейных элементов и RC-цепей в проверяемых линиях;
- проведение электротехнических измерений первичных параметров слаботочных проводных линий;
- формирование амплитудно-частотных характеристик четырёхполюсников;
- измерение токов утечки в электросиловых кабелях;
- вспомогательное озвучивание помещений;
- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
Соответствует требованиям ФСБ России
ОТЕЧЕСТВЕННАЯ РАЗРАБОТКА
Программно-аппаратный комплекс «СИРИУС-МK» является прибором отечественного производства. В настоящее время ведутся работы по внесению комплекса в реестр промышленной продукции, произведенной на территории Российской Федерации.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Широкий диапазон частот генерируемых и исследуемых сигналов
- Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов
- Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов
- Широкий динамический диапазон и высокая чувствительность приема сигналов
- Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов
- Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией
- Возможность слухового контроля сигналов речевого диапазона частот
- Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов
- Наличие гальванической развязки для входных сигналов и напряжения смещения
- Возможность проведения измерений в электросиловых кабелях под напряжением
- Отсутствие слепых зон при рефлектометрии проводных линий
- Наличие автоматических режимов проверки
- Герметичный, ударопрочный корпус

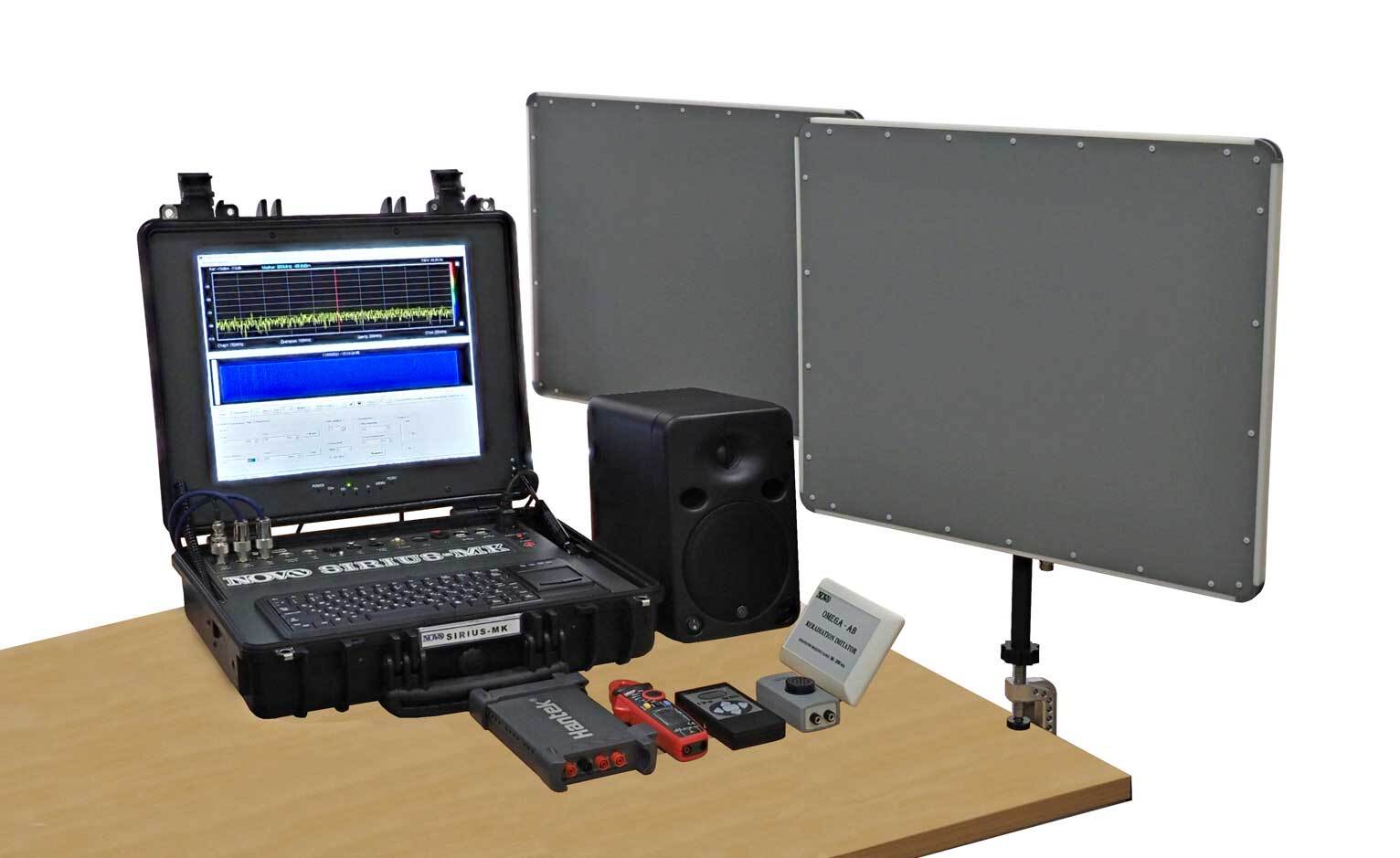

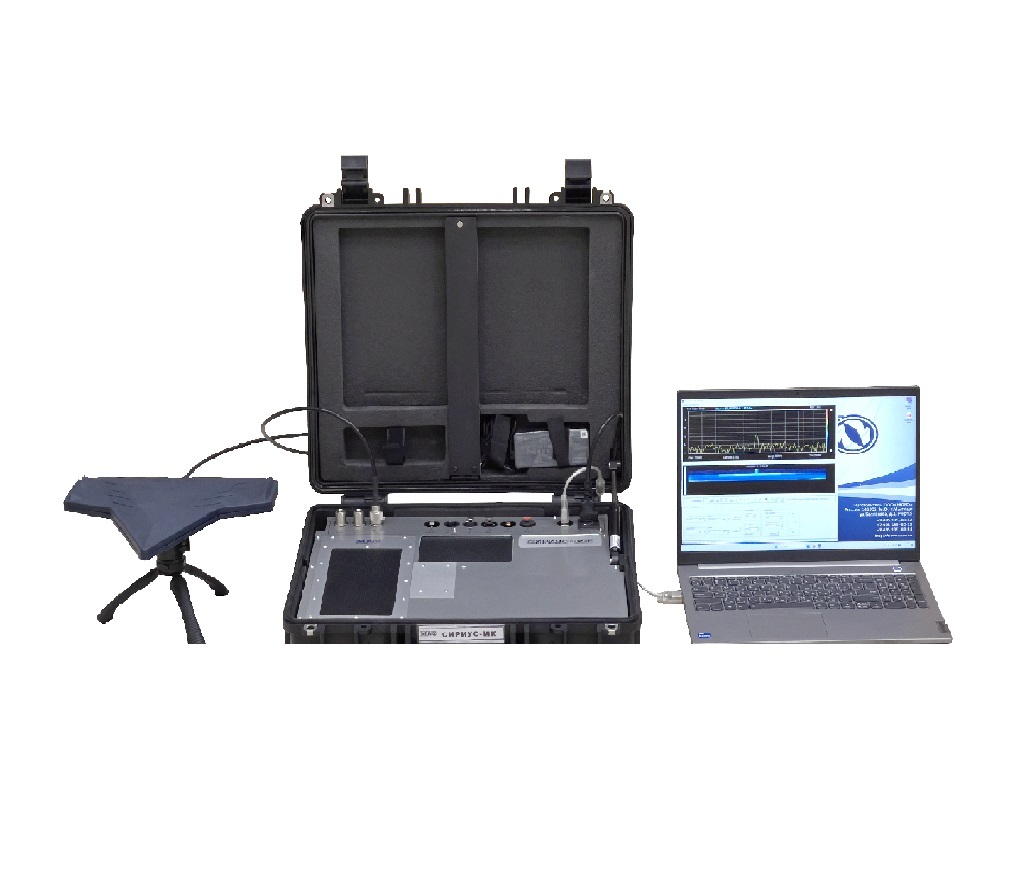

Комплектация

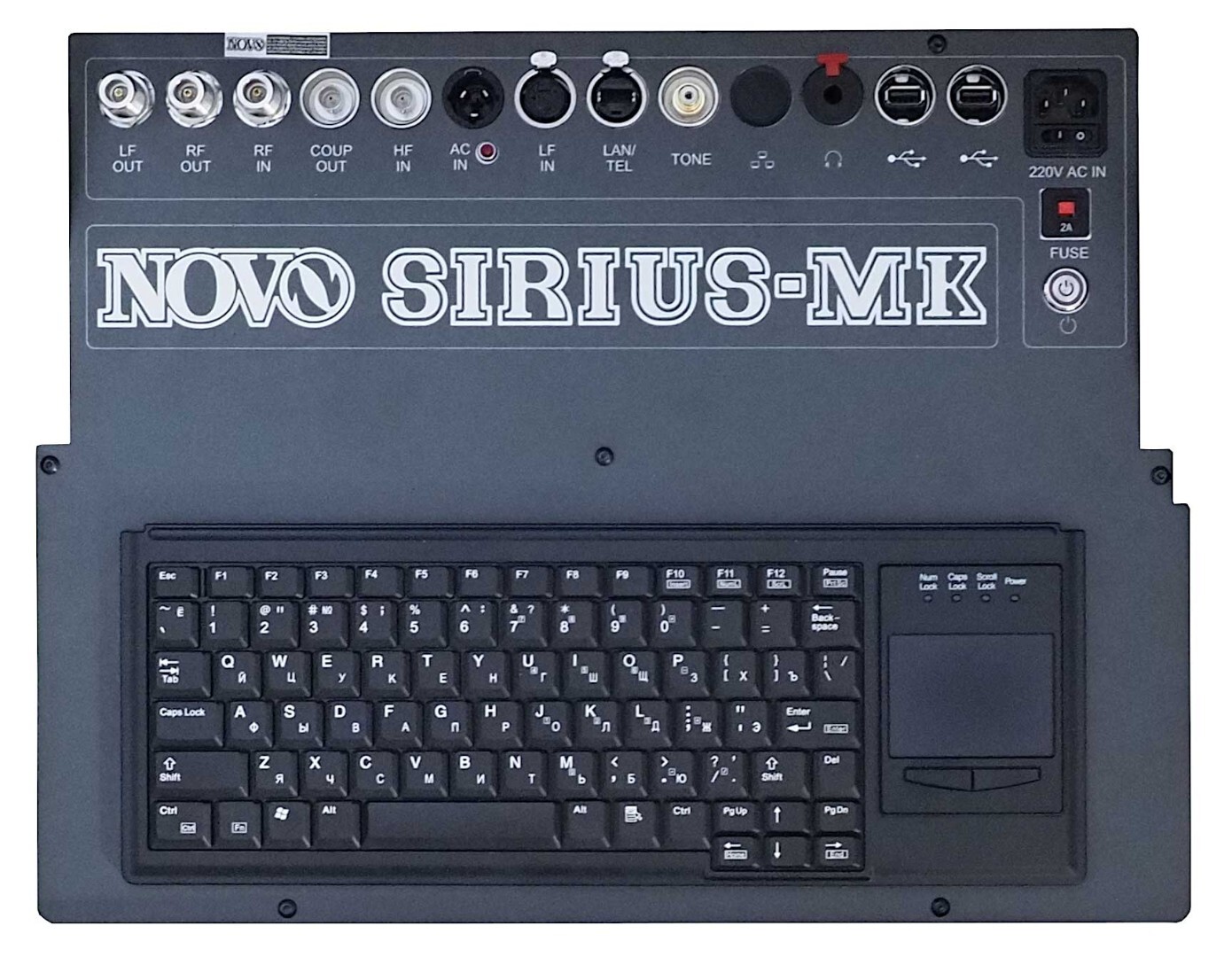

- Основной блок - 1 шт.
- Управляющая ПЭВМ (ноутбук) - 1 шт.
- Акустическая система – 1 шт.
- Комплект антенн широкополосных - 1 комплект
- Головные телефоны - 1 шт.

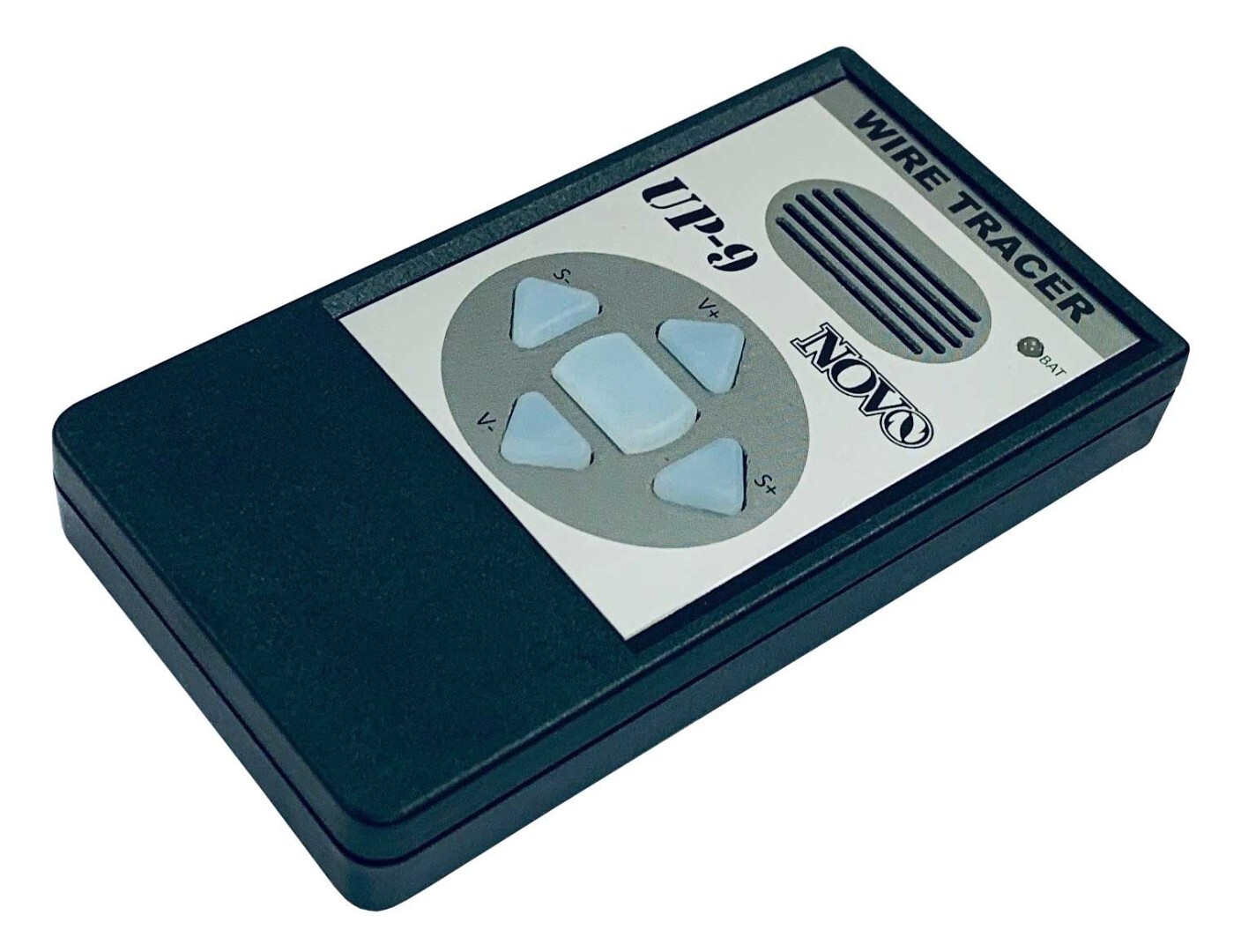

- Указатель проводки - 1 шт.

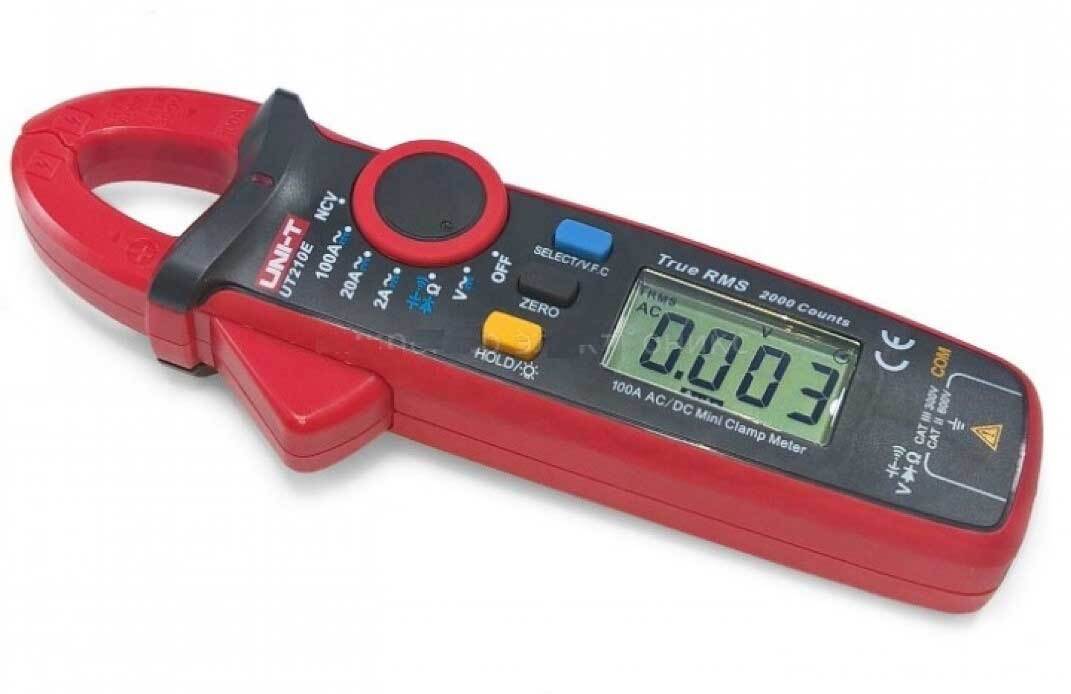

- Измерительные клещи - 1 шт.

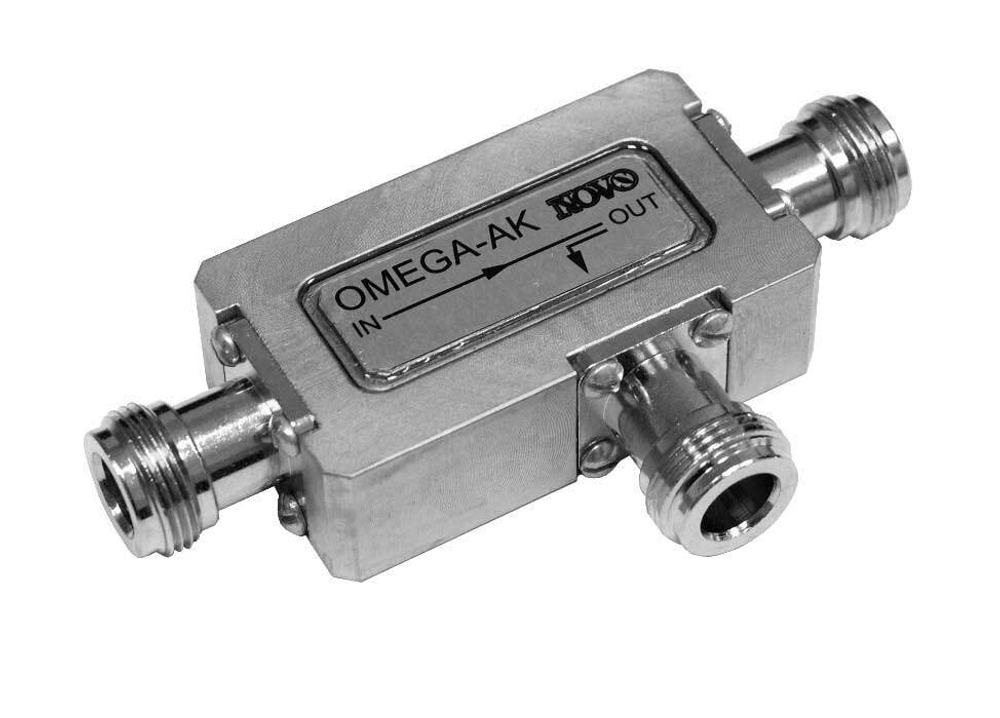

- Направленный ответвитель (диапазон 1) – 1 шт.
- Направленный ответвитель (диапазон 2) – 1 шт.
- Комплект кабелей и переходников - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
Технические характеристики
ГЕНЕРАЦИЯ ВЧ СИГНАЛА
Диапазон частот выходного сигнала, МГц: 1·10-7 – 13000
Диапазон установки уровня мощности выходного сигнала, дБм: от минус 20 до плюс 26
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм: ± 1, не более
Спектральная плотность мощности фазовых шумов (на частоте 1 ГГц, при отстройке 1 кГц), дБн/Гц: минус 110, не более
Виды модуляции выходного сигнала: ЧМ; ЧМн; АМ; АМн
Диапазон установки частоты сигнала модуляции, Гц: 100 – 100000
АНАЛИЗ ВЧ СИГНАЛА
Диапазон частот входного сигнала, МГц: 0.009 – 14500
Минимальная частотная полоса пропускания измерительного фильтра, Гц: 1,5
Пределы допускаемой погрешности измерения уровня входного сигнала, дБм: ± 1, не более
Средний отображаемый уровень собственных шумов, дБм/Гц: минус 155, не более
Уровень спектральной плотности мощности фазового шума (частота 100 МГц, при отстройке от нее на 1 кГц), дБн/Гц: минус 120, не более
ГЕНЕРАЦИЯ ТОНАЛЬНОГО СИГНАЛА
Диапазон частот выходного сигнала, Гц: 20 – 20000
Минимальный шаг установки значения частоты выходного сигнала, Гц: 1
Диапазон установки напряжения выходного сигнала, дБВ: от минус 30 до плюс 6
АНАЛИЗ НЧ СИГНАЛА
Диапазон частот входного сигнала, Гц: 20 – 100000
Минимальный шаг установки значения центральной частоты анализа, Гц: 1
Средний отображаемый уровень собственных шумов, дБВ/Гц (нВ/√Гц): минус 150 (30), не более
Минимальное значение полосы разрешения, Гц: 0,1
КОНТРОЛЬ ПРОВОДНЫХ ЛИНИЙ
Диапазон измеряемых напряжений переменного и постоянного токов, В: 0.001 – 200
Диапазон измеряемых сопротивлений, Ом: 1∙ 100– 2∙107
Диапазон измеряемых ёмкостей, Ф: 1∙10-12 – 1∙10-5
Диапазон измерения коэффициента гармонических искажений: 10-3 – 100
Максимальное напряжение изоляции гальванической развязки, В: 1500
Диапазон перестройки напряжения смещения, В: от минус 17 до плюс 17
Диапазон амплитуд выходного напряжения тестовых сигналов, В: 1 – 100
Количество каналов встроенного коммутатора сигналов: 30
Максимальная дальность зондирования в режиме «Рефлектометрия», м: 1000
