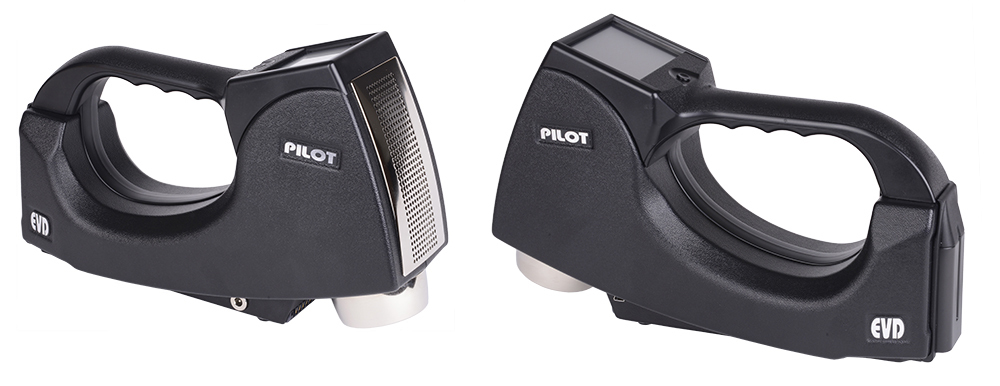

Детектор предназначен для обнаружения паров взрывчатых веществ (ВВ) при анализе проб воздуха в реальном времени или после отбора пробоотборным устройством, а также частиц ВВ после их сбора пробоотборными салфетками при обследовании поверхности различных объектов.
Выгодно отличается от «Пилот-М» и «Пилот-М1» наличием цветного дисплея. На цветной графический дисплей выводится информация об уровне сигнала и ионограмма (плазмограмма) пробы. По месту расположения «пика» можно провести предварительную идентификацию обнаруженного ВВ, что позволяет минимизировать количество ложных тревог.
В памяти детектора может сохраняться информация более миллиона ионограмм (плазмограмм).
Пробоотборное устройство с комплектом металлических сеток-концентраторов предназначено для сбора проб в труднодоступных местах (микрочастиц и паров ВВ), и в условиях запыленной и задымленной атмосферы. Устройство питается от встроенной аккумуляторной батареи.
Использование детектора совместно с устройством нагрева пробы позволяет проводить анализ проб, снятых с поверхности контролируемых объектов, и тем самым существенно расширить его возможности, а именно:
- детектировать ВВ в газовой (пары) и твердой (микрочастицы) фазах;
- расширить номенклатуру выявляемых ВВ за счет таких труднолетучих веществ, как гексоген, ТЭН, октоген и составов на их основе, в том числе - пластических и эластичных ВВ;
- уменьшить зависимость обнаружительных возможностей детектора от климатических условий: влажности, температуры и турбулентности воздуха;
- проводить практически одновременный отбор проб в нескольких местах, используя автономное пробоотборное устройство и/или салфетки.
Отличительные особенности прибора:
- высокий уровень чувствительности прибора сочетается с высокой селективностью;
- широкая номенклатура обнаруживаемых ВВ;
- регулировка порога обнаружения паров ВВ в зависимости от фоновой обстановки;
- отсутствие в составе изотопного источника;
- отсутствие специальных калибровочных операций;
- отсутствие специального газового питания.
Технические характеристики |
|
| Минимальный предел обнаружения паров тринитротолуола при температуре 20±2 оС не хуже, г/см3 | 1х10-13 |
|
Минимальный предел обнаружения следовых количеств взрывчатых веществ при температуре 20±2 оС не хуже, г
- по частицам тринитротолуола
- по частицам гексогена
- по частицам ТЭНа
|
1х10-10 1х10-9
5х10-10
|
| Время отклика на наличие следов взрывчатых веществ не более, с | 1 |
| Время готовности к работе после включения не более, с | 10 |
| Индикация о наличии следовых количеств взрывчатых веществ |
Визуальная и звуковая
(дисплей)
|
| Электропитание |
от 190В до 242В, (50±1) Гц
или аккумуляторная батарея 7,2В
|
|
Условия эксплуатации:
температура окружающей среды, оС
влажность (при +25оС, без конденсата) до, %
|
+0 ... +50
95
|
| Габаритные размеры, мм | 310х190х90 |
| Масса с батареей питания не более, кг | 1,8 |
