Предназначение и преимущества:
Основной задачей, решаемой с помощью нелинейного локатора, является обнаружение подслушивающих устройств. При этом предполагается, что главным демаскирующим признаком будет наличие в их составе полупроводниковых элементов (электронные компоненты) и «естественных» полупроводников (элементы корпуса, контакты, ржавые элементы конструкций и т.д.).

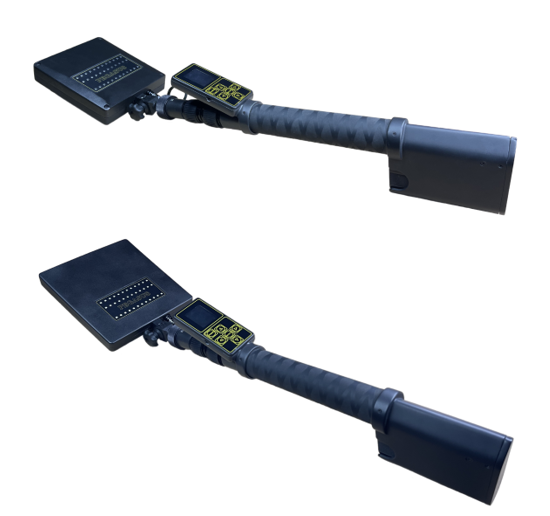

Прибор разработан для легкого и быстрого применения без какой-либо предварительной подготовки. В зависимости от условий применения, могут потребоваться некоторые изменения в настройках. В приборе предусмотрено два антенных модуля, это связано с физическими свойствами распространения радиоволн, передатчик с зондирующей частотой 900 МГц имеет лучшую проникающую способность (стены мебель и т.п.), а передатчик с зондирующей частотой 2,4ГГц за счет физических свойств лучше обнаруживает миниатюрные полупроводниковые устройства (сим-карты и т.п.). Так же в антенном модуле 2,4ГГц предусмотрен режим импульсного излучения зондирующего сигнала для повышения проникающей способности и экономии аккумулятора прибора.
Особенности:
- Предусмотрен режим работы (SEL) при котором на дисплее дублируется показания шкал уровней передатчика и приемников для анализа уровней сигналов в случае расположения антенного блока вне зоны видимости (узкие ниши между мебелью и стенами и проч.).
- Предусмотрена возможность перехода прибора в "спящий" режим, который позволяет при бездействии прибора экономить заряд аккумулятора.
Область применения:
Ограждающие конструкции (стены, перекрытия, полы), элементы интерьера, различные предметы, заведомо не содержащие в своем составе полупроводники. Предметы, в составе которых заведомо имеются полупроводники (офисная и бытовая техника, средства связи и т.п.) проверяются иными способами.
Режимы работы:
- Поиск нелинейных переходов.
-
Идентификация обнаруженного перехода – полупроводник или коррозийный диод.
-
В антенном модуле имеется режим "20К", что позволяет прослушивать низкочастотный сигнал работающего устройства (магнитофона, радиопередатчика, микрофонного усилителя).
В режиме «20К» сигналы на частотах гармоник, принимаемые изделием, модулируются низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства.
Технические характеристики:
|
№ |
Технические требования |
Характеристики |
|
ПЕРЕДАТЧИКИ |
|
|
|
Первый передатчик (LF) |
|
|
|
1. |
Диапазон частот |
883.7 MHz to 888.7 MHz |
|
2. |
Выходная мощность |
30dbm (1W) непрерывная |
|
3. |
Тип излучения |
непрерывный |
|
Второй передатчик (HF) |
|
|
|
1. |
Диапазон частот |
2406 MHz to 2414MHz |
|
2. |
Выходная мощность |
30dbm (1W) непрерывная/ 35dbm (3W) в импульсе |
|
3. |
Тип излучения |
непрерывный/импульсный |
|
Приемники |
|
|
|
Приемники для приема гармоник передатчика (LF) |
|
|
|
1. |
Rx частоты for 2nd and 3rd гармоник |
1767.4 to 1777.4MHz, 2651.1 to 2666.1MHz |
|
2. |
чувствительность |
– 120 dbm |
|
Приемники для приема гармоник передатчика (HF) |
|
|
|
1. |
Rx частоты for 2nd and 3rd гармоник |
4812 to 4828MHz, 7218 to 7242MHz |
|
2. |
чувствительность |
– 115 dbm |
|
Управление |
|
|
|
1. |
Дисплей |
TFT цветной дисплей 128x160 разрешение, 262 000 цветогамма |
|
2. |
Эксклюзивное решение, отключение прибора для экономии АКБ при отсутствии движения. |
Да, регулировка времени отключения от 15сек до 2 мин |
|
Выходные характеристики |
|
|
|
1. |
Тоновый сигнал |
|
|
2. |
Модуляция |
|
|
3. |
отображение |

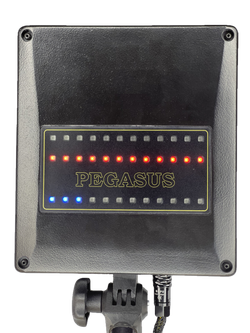

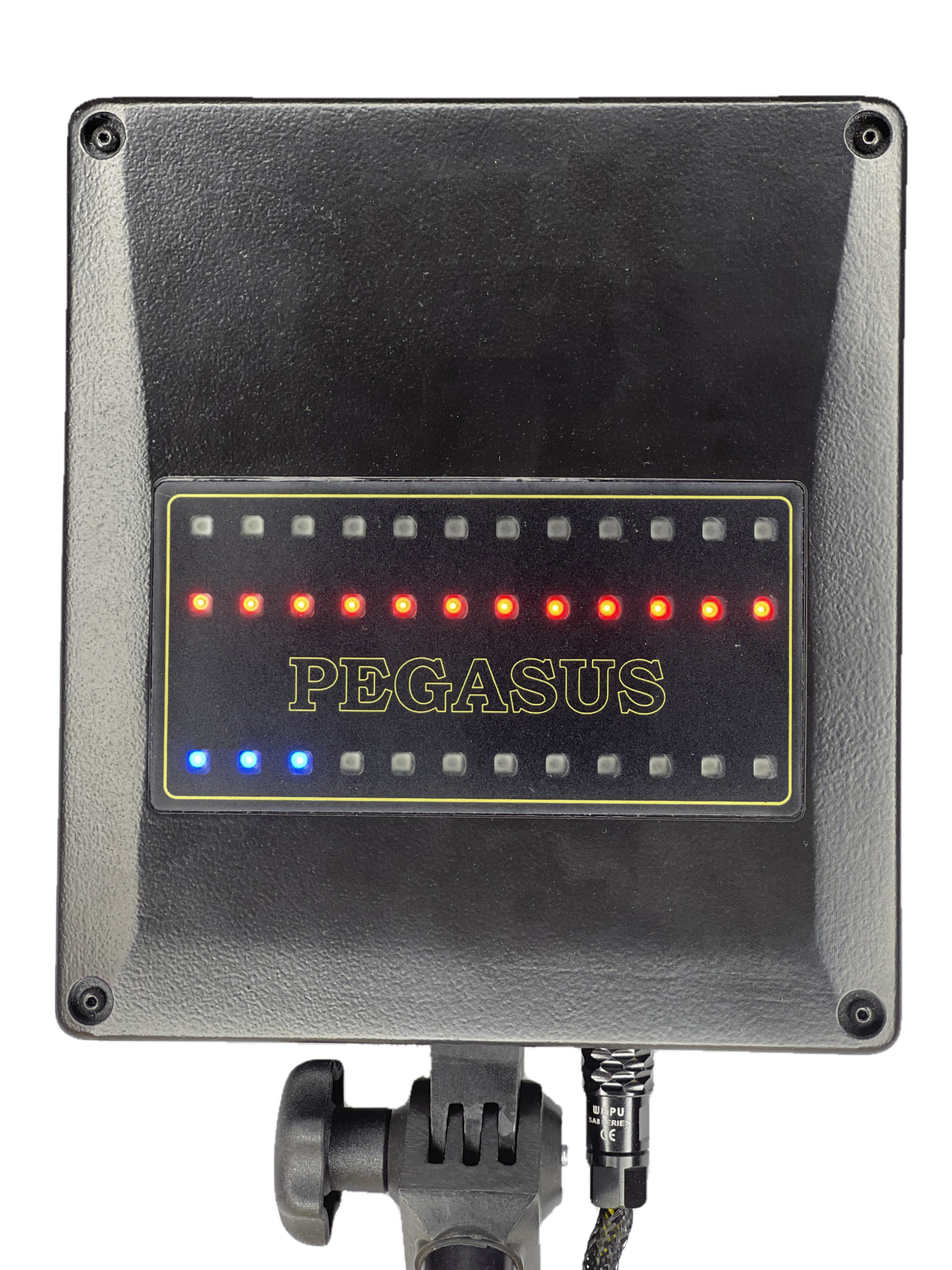

12 красных LED for 2nd and 12 зеленых LED for 3nd гармоники |
|
4. |
Эксклюзивное решение, шкалы приемников от гармоник зондирующего сигнала на приборе дублируются на экране на рукоятке прибора |
|
|
1. |
Питание АКБ |
Минимальное время работы от АКБ 4 часа |
|
1. |
Вес НЕТТО |
Вес прибора при работе не более 1,8 кг |
