Назначение
Сигнализатор пороговый двухканальный НПС-3.2 (ТУ 6943-039-17206450-04) предназначен для контроля уровня мощности дозы рентгеновского и гамма-излучения и подачи сигнала при превышении установленного порога мощности дозы. Обычно служит для охраны проходов (проездов) от несанкционированного проноса (провоза) радиоактивных материалов.
Порог (по каждому каналу отдельно) устанавливается автоматически в течение 64 сек. после включения прибора.
Величина порога вычисляется как
Nпор=Nср+5σ,
где Nср – среднее количество зарегистрированных импульсов с детектора излучения за время экспозиции.
σ – стандартное среднеквадратичное отклонение.

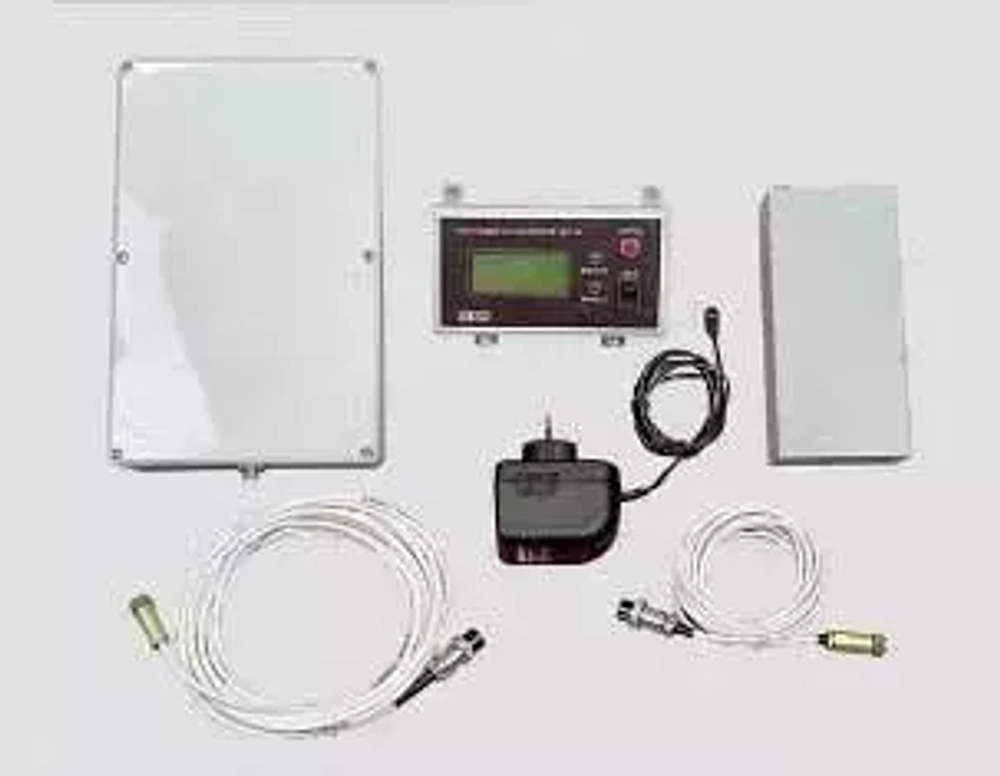

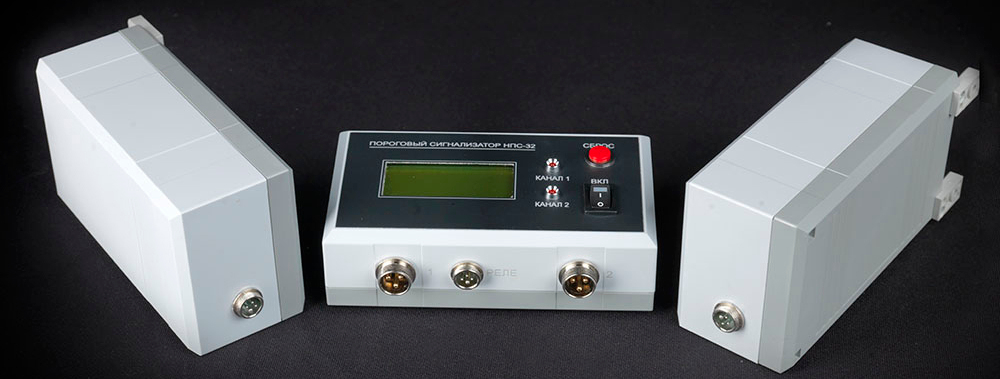

Состав (комплектность)
· Блок управления и индикации (БУИ);
· Детектор излучения (1 или 2 штуки в зависимости от комплектации).
· Адаптер питания сетевой (9В);
В качестве детекторов излучения могут использоваться изделия БДС-2 (блок детектирования сцинтилляционный) или БДГ-1 (блок детектирования со счетчиками Гейгера).
Для использования в отапливаемых помещениях рекомендуется использовать БДС-2, для работы на улице – БДГ-1. Блок управления и индикации всегда должен использоваться в отапливаемых помещениях.
работа изделия

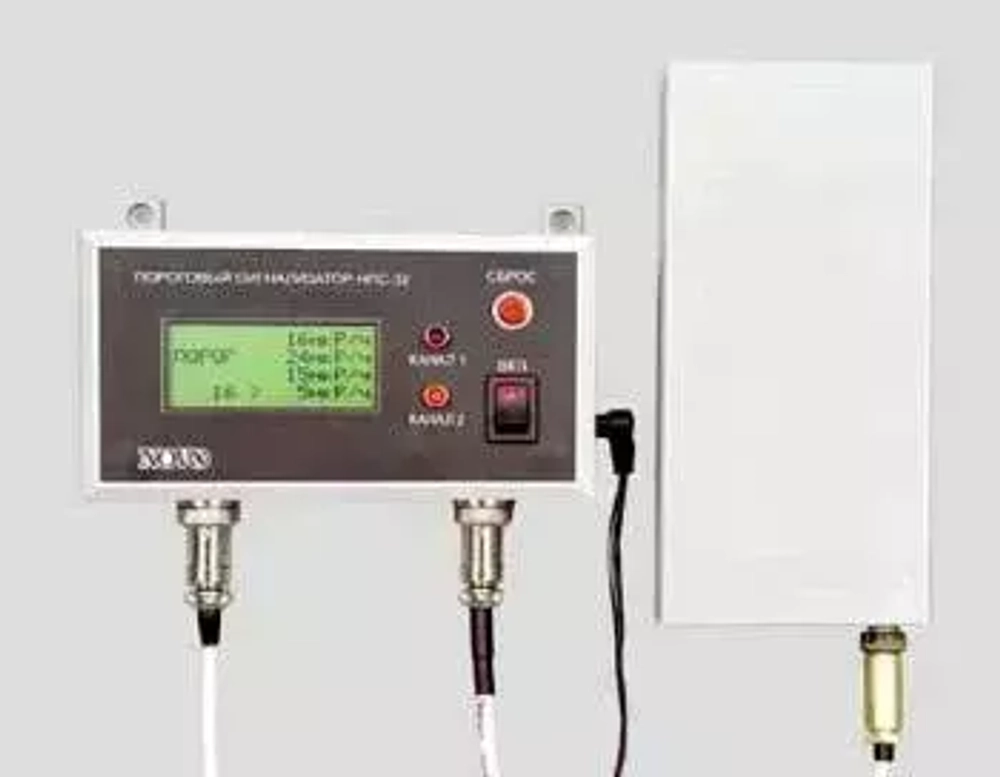

Блок управления и индикации (БУИ) закрепляется на вертикальной поверхности, при этом используются кронштейны, имеющиеся на корпусе. Розетка для питания устройства должна находиться в пределах длины провода сетевого адаптера. При необходимости провод адаптера можно удлинить самостоятельно (соблюдая полярность проводников). Звуковой сигнал должен быть хорошо слышен оператору (контролеру КПП). При необходимости звуковой сигнал может быть отключен выключателем на боковой поверхности БУИ. В таком случае необходимо обеспечить визуальный контроль за БУИ.

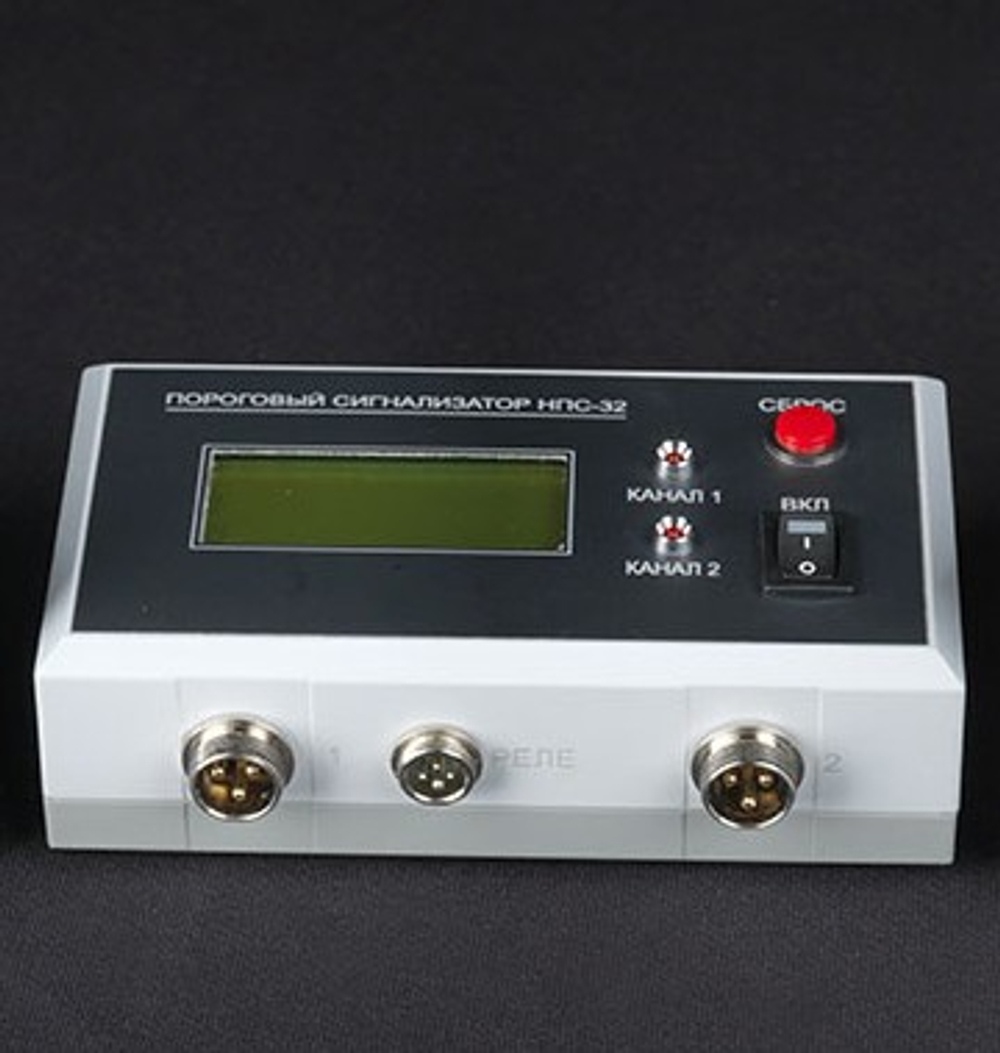

Специальный разъем БУИ предназначен для выводов контактов реле, которое срабатывает при превышении уровня мощности дозы на любом из каналов.
Распайка разъема N-12-4F (контакт реле). Нумерация контактов имеется на разъеме. Максимальное коммутируемое напряжение 30В, максимальный коммутируемый ток 1А.
Монтировать детектор следует в максимальной близости от потенциального места нахождения источника излучения. Например, для контроля грузов, перевозимых в бортовых грузовых автомобилях, рекомендуется размещать детектор (или оба детектора) сверху, на минимально возможной высоте. Детекторы могут быть закамуфлированы с помощью металлических или деревянных ящиков. Толщина стенок камуфляжных ящиков, во избежание падения чувствительности датчика, не должна превышать 5мм для дерева, 0.5мм для стали и 1мм для алюминия.
Для работы в уличных условиях рекомендуется использовать детектор БДГ-1. Детектор имеет брызгозащитное исполнение, однако рекомендуется размещать его под козырьком для защиты от прямого солнечного излучения, дождя и снега. Разъем детектора должен быть направлен вниз.
Для работы в отапливаемых помещениях рекомендуется использовать детектор БДС-2.
Внимание!
Датчики БДГ-1 (внешние), подключать только к отмеченным каналам сигнализатора, во избежание неверного отображения показаний.
Если отметки (наклейки) отсутствуют, прибор предназначен для работы только с датчиками БДС-2.
Монтаж производится кабелем с площадью поперечного сечения проводников не менее 0.12мм2. Максимальная длина кабеля с сечением 0.12мм2 не более 100м.
