Основным назначением комплекса ST154 является обнаружение несанкционированной передачи информации с контролируемой территории, осуществляемой, как специальными радиопередающими устройствами, так и «легальными» средствами радиокоммуникации.
К таким территориям относятся:
- Переговорные комнаты, кабинеты и служебные помещения
- Экзаменационные помещения
- Тюрьмы, исправительные учреждения
- Территории с ограничением использования сотовых телефонов, радиостанций и т.п.
- Сотовые телефоны и модемы (CDMA450, GSM 900, 1800, 3G, 4G) *, устройства беспроводной передачи данных WLAN (2.4b и 5ГГц), BLUETOOTH и минисотовой связи (DECT)
- Аналоговые радиопередающие устройства
*предусмотрена настройка частот сотовой связи в зависимости от страны и сотового оператора.
Общие положения
Базовой единицей комплекса является контрольный модуль (в дальнейшем КМ) осуществляющий обнаружение несанкционированной передачи в ближней зоне и последующую передачу сигнала тревоги на пост контроля (ПК).
Зона обнаружения КМ зависит от многих факторов и в среднем оценивается значениями от 10 до 50 м2.
Под постом контроля понимается ПК, ноутбук или Windows совместимый планшет с установленным специальным программным обеспечением.
Для определения местонахождения радиопередающего устройства предусмотрено:
Режим пеленгации (при количестве используемых КМ более трех)
Использование поискового контрольного модуля (ПКМ).
Описание КМ

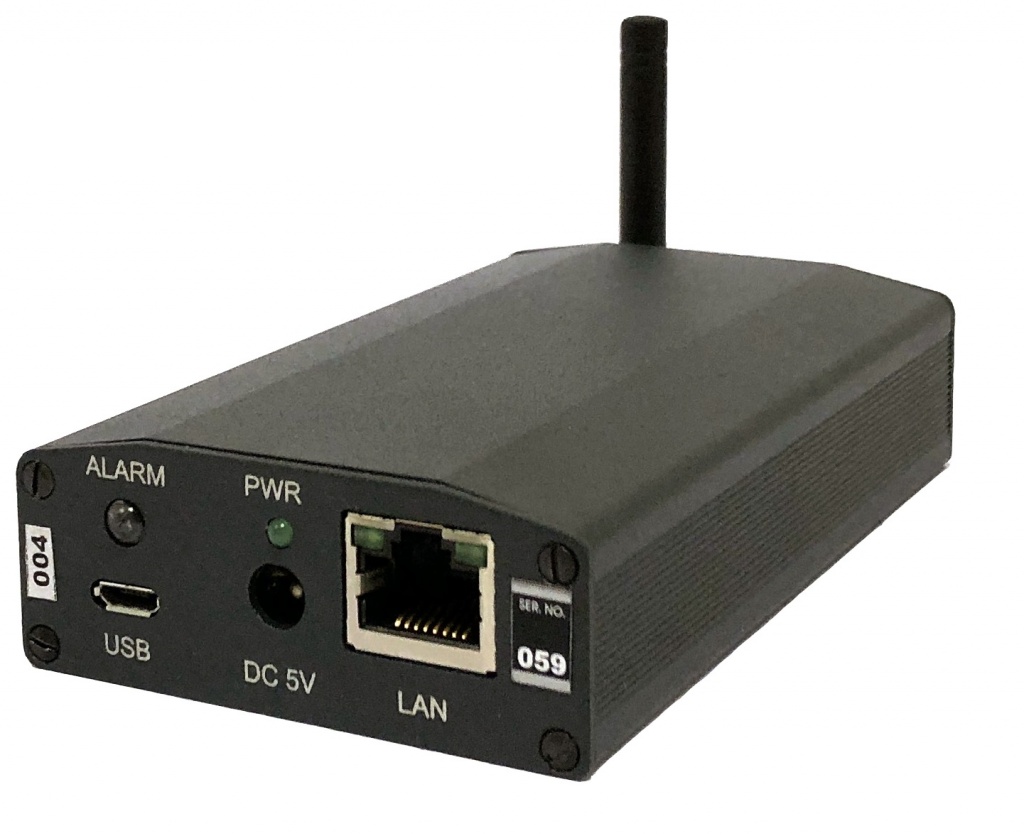

На поверхности КМ расположены:
- Разъем для подключения блока питания
- разъем SMA для подключения ВЧ антенны
- Светодиодный индикатор тревоги и состояния КМ
- Разъем USB
- Разъем RJ-45**
** при передачи данных по сети ETHERNET. В этом случае предлагается два варианта КМ: от блока питания (ST154.E) или от коммутатора по витой паре - технология POE (ST154E+POE).
 |
 |
 |
| ST154.A | ST154.W | ST154.E/ST154E+POE |
Возможно изготовление КМ в вандалозащищенном исполнении. Степень защиты IP66.
 |
 |
Модификация с антенным коммутатором на 4 входаДанная модификация обеспечивает возможность подключения антенн, включая направленные, соответствующих анализируемому частотному диапазону. Это позволяет в разы увеличить дальность обнаружения при работе в широком диапазоне частот. |
 |
| Управление коммутатором осуществляется из программы ST154.NET Обеспечивается два режима коммутации: ручной и автоматический. В ручном режиме, номер подключаемого входного разъема антенного коммутатора, соответствует номеру, выбранному в программе. |
 |
| При выборе автоматического режима обеспечивается автоматическое последовательное подключение антенн в зависимости от частотного диапазона, задаваемого в окне установок. В обозначении данная опция маркируется добавлением "SA". Например: ST154.E+POE+SA. |
 |
Модификация с анализатором Wi fi сетейИспользование данной опции обеспечивает обнаружение точек доступа (AP) и роутеров (далее ТД) WiFi сетей в диапазоне 2.4 и 5ГГц. Отображается уровень сигнала в точке приема, MAC адрес, название сети и частотный канал. |
 |
| Отображение результатов анализа производится в протоколе событий. При нажатии на правую кнопку мыши появляется окно с вариантами исключения из дальнейшего анализа обнаруженных ТД. |
|
 |
|

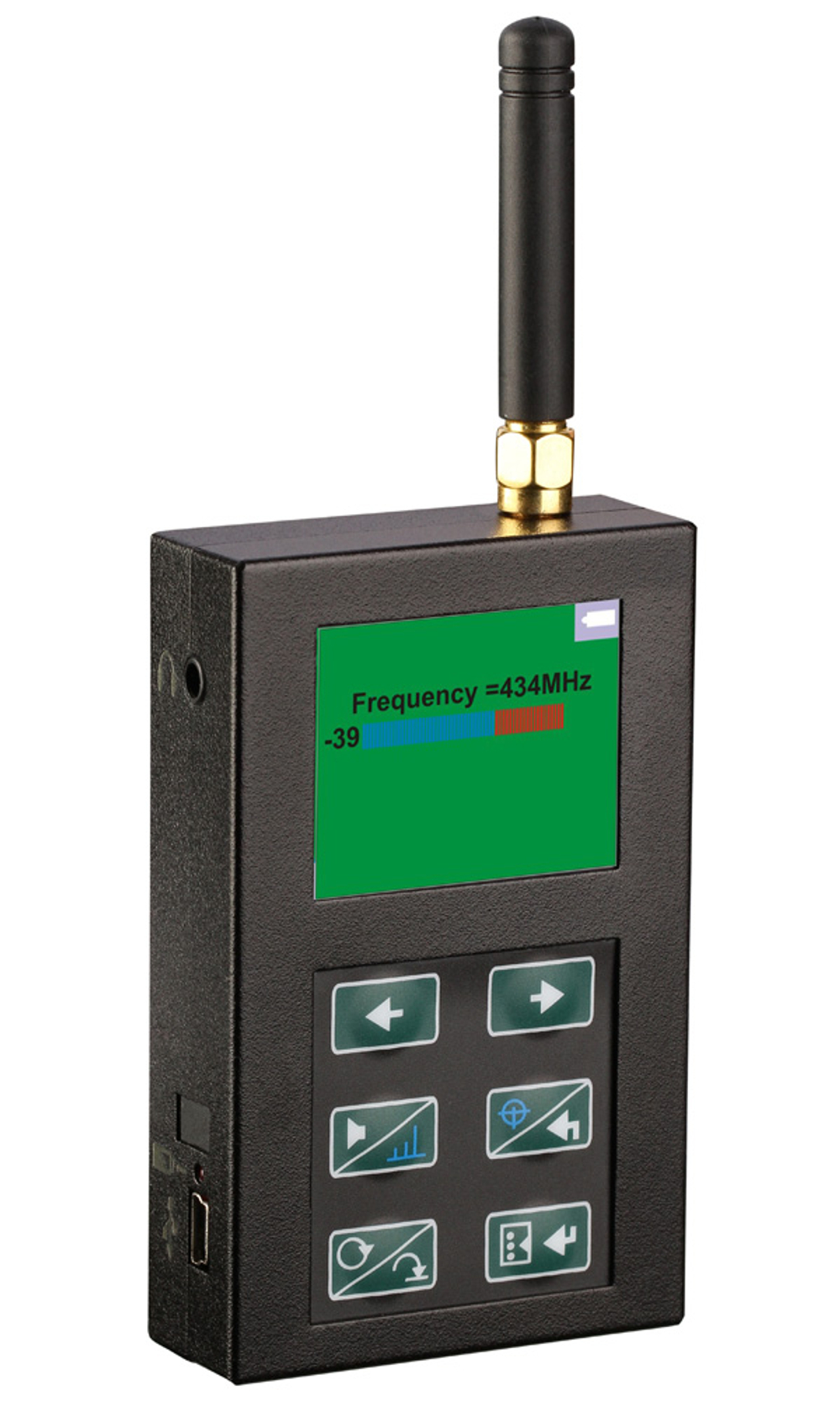

ОПИСАНИЕ ПОИСКОВОГО КОНТРОЛЬНОГО МОДУЛЯ (ПКМ).
ПКМ предназначен для оперативного нахождение источника излучения.
Первоначально значения частоты обнаруженного стандарта или аналогового сигнала передается в ПКМ через USB порт. Поиск местонахождения источника сигнала происходит на основе измерения его уровня, отображаемого на индикаторе ПКМ. Чем больше уровень – тем ближе источник.
 |
 |
 |
ВАРИАНТЫ КОНФИГУРАЦИИ КОМПЛЕКСА
ОДИНОЧНЫЙ АВТОНОМНЫЙ.
В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ ST154.A.
Индикация тревоги осуществляется с помощью световой и звуковой сигнализации, источники которой расположены непосредственно на КМ.
Предварительная настройка осуществляется через USB соединение.
| При настройке обеспечено: Выбор контролируемых стандартов цифровой связи и диапазона частот поиска аналоговых радиопередатчиков Установка индивидуальных порогов в зависимости от радиообстановки Встроенный специальный шаблон «Частоты сотовой связи и беспроводной передачи данных» при установке критериев обнаружения аналоговых радиопередатчиков Создание собственных шаблонов сигналов |
 |
ОДИНОЧНЫЙ С КОНТРОЛЕМ НА ПК.
В ДАННОМ ВАРИАНТЕ ИСПОЛЬЗУЕТСЯ ОДИН КМ - ST154.W или ST154.EВ, что обеспечивает передачу данных по сетям WLAN или ETHERNET на ПК в пределах, как специально созданного соединения, так и уже существующей сети.
Сигнал тревоги на экране ПК отображается посредством мигающего значка в панели задач, звуковой сигнализации или индикатора КМ.
Возможности индикации тревоги посредством световой и звуковой сигнализации аналогично автономному варианту остаются.
ПК может находится как непосредственно в помещении, так и за его пределами, на расстоянии обусловленных возможностью используемых сетей.
| В данном варианте добавляется возможность ведения круглосуточного протокола событий с обеспечением его последующего просмотра по выбранным критериям |  |

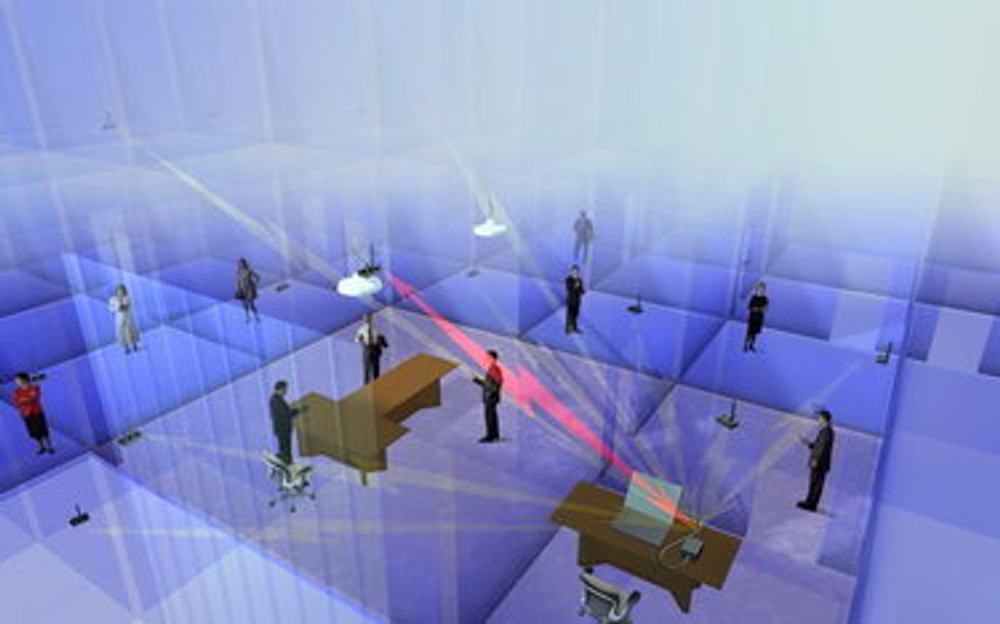

МНОГОЗОНОВЫЙ ST154.W/ST154E
КОЛИЧЕСТВО КМ ПРОПОРЦИОНАЛЬНО КОНТРОЛИРУЕМОЙ ПЛОЩАДИ
Данный вариант предназначен для контроля большого количества помещений, например, многоэтажного здания. В данном случае используются КМ с возможностью подключения (создания собственных) к сети WLAN или ETHERNET.

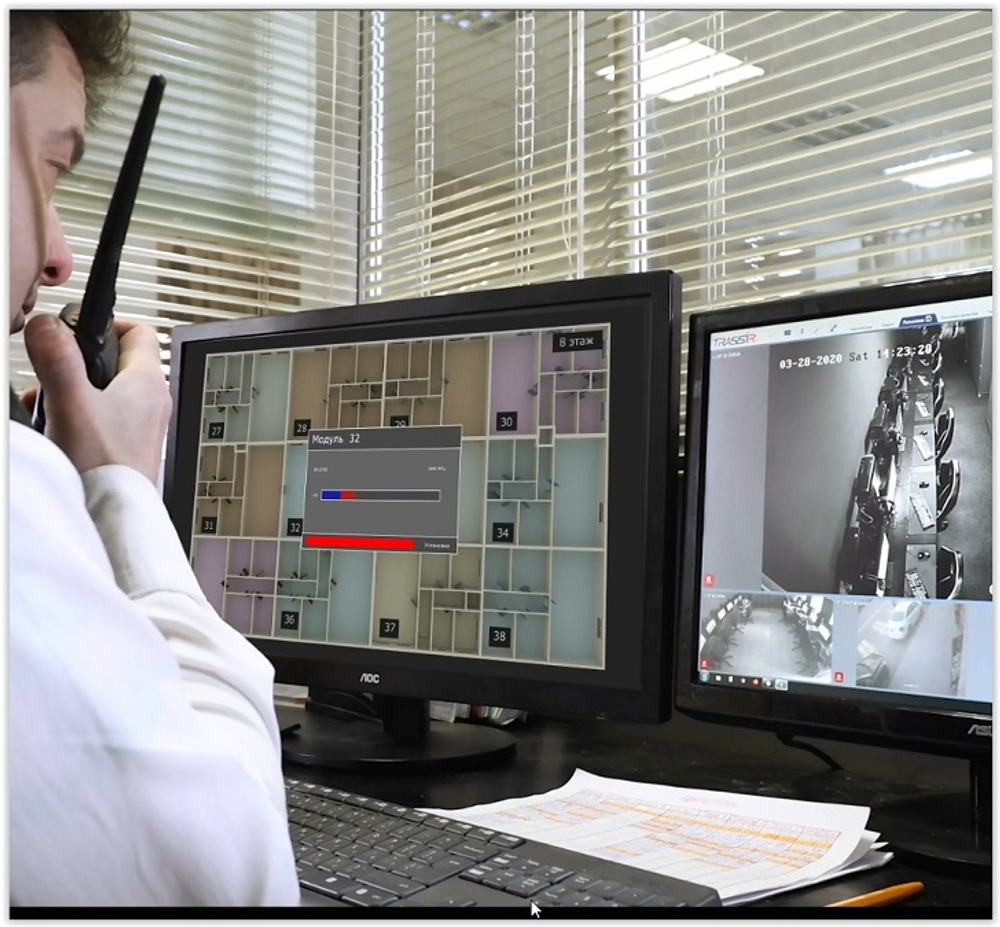

Помимо всех возможностей предыдущих вариантов добавляются следующие возможности: Автоматическая пеленгация источника радиоизлучений с индикацией зоны его местонахождения. Размер зоны зависит от расположения и количества КМ. Создания фонового рисунка, например, плана этажа с расположенным на нем мнемонических изображении КМ. |
|
| Модуль управления
Для дистанционного управления различными устройствами, в количестве до восьми штук, (например, постановщиками радиопомех, блокираторами) по ETHERNET сети предназначен модуль управления (ST154.RC). Управление и настройка осуществляется из программы ST154.NET. В схемотехнике изделия заложены большие возможности по организации управления: контакты реле, управляющий сигнал, обеспечение, по необходимости, обратной связи – подтверждение включения.
|
 |
