Описание

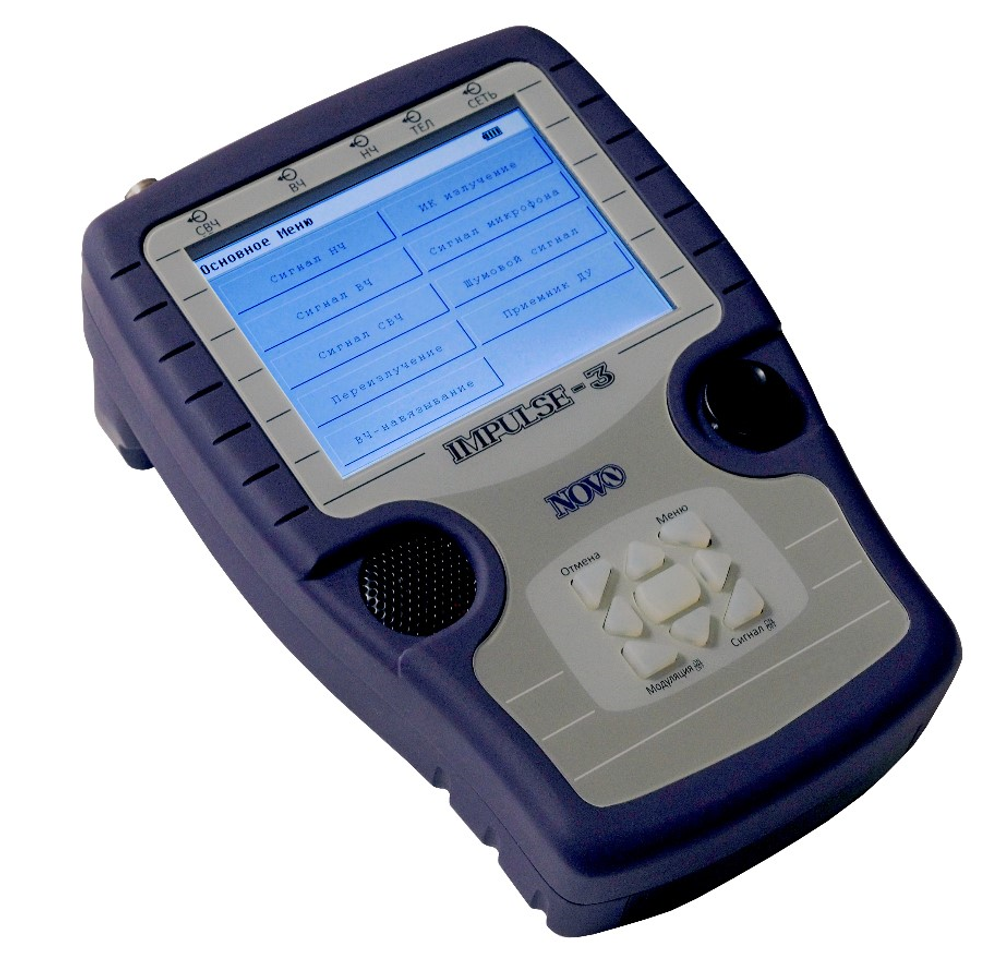

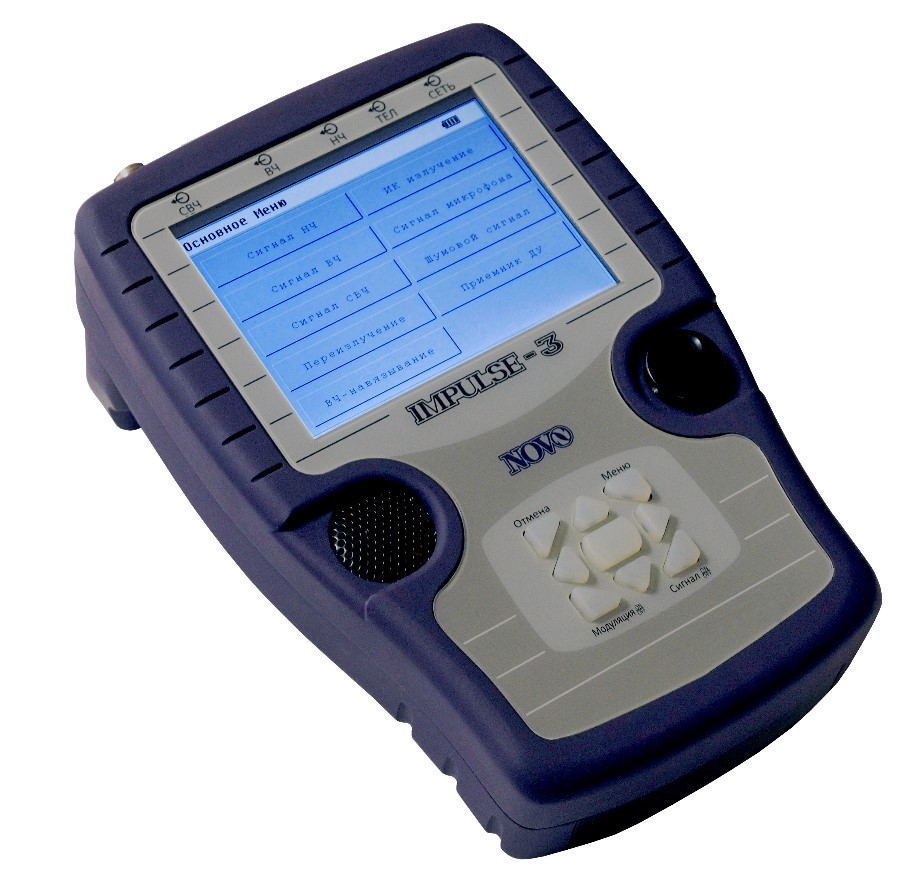

Многофункциональный имитатор сигналов «ИМПУЛЬС-3» предназначен для имитации работы средств съема и передачи информации по различным каналам связи.
Имитатор используется для проверки работоспособности поисковой аппаратуры, при проведении поисковых мероприятий, для оценки защищенности помещений, а также для подготовки специалистов-операторов поисковой техники.
Имитатор воспроизводит физические процессы, сопровождающие утечку информации по различным каналам связи, и позволяет провести их объективную оценку.
ВОЗМОЖНОСТИ ИЗДЕЛИЯ
Прибор может имитировать:
- работу средств формирования и передачи сигналов звуковых частот в проводных коммуникациях;
- работу средств формирования и передачи высокочастотных сигналов в проводных коммуникациях, в том числе в силовых сетях переменного тока;
- излучение радиочастотных средств передачи информации;
- работу устройств, использующих процесс высокочастотного навязывания;
- работу переизлучателей радиочастотных сигналов;
- формирование низкочастотного сигнала в цепях питания от работы приемников дистанционного управления;
- эффект акустоэлектрического преобразования в технических средствах;
- работу устройств, использующих в качестве канала передачи ИК-диапазон.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- широкий диапазон частот и амплитуд генерируемых сигналов;
- возможность имитации сигналов в различных линиях связи, а также в сети переменного тока;
- возможность имитации радиосигналов с разнообразными видами модуляции;
- расширенный состав комплектации изделия, обеспечивающий удобство подключения к различным цепям и линиям;
- питание как от сети переменного тока, так и от встроенного аккумулятора;
- удобное управление режимами работы изделия;
- небольшие размеры и вес.
Многофункциональный имитатор сигналов «ИМПУЛЬС-3» является прибором отечественного производства.
Комплектация
- Многофункциональный имитатор сигналов (основной блок) - 1 шт
- Сетевой источник питания (зарядное устройство) 220 V / 12.6 V - 1 шт
- Кабель соединительный сетевой для сетевого источника питания - 1 шт
- Антенна излучающая телескопическая - 1 шт
- Антенна широкополосная направленная - 1 шт
- Переизлучатель радиочастотный - 1 шт
- Кабель соединительный «Вилка RJ11 — Вилка RJ11» - 1 шт
- Переходник одна вилка «RJ-11 — два гнезда RJ-11» - 1шт
- Кабель соединительный «Вилка RCA — Вилка RCA» - 1 шт
- Кабель соединительный «Вилка BNC — Вилка BNC» - 1 шт
- Кабель соединительный «Вилка BNC — Зажимы типа "крокодил" - 1 шт
- Кабель соединительный «Розетка GX12-4 — Вилка сетевая» - 1 шт
- Переходник «Вилка BNC — Розетка RCA» - 1 шт
- Инфракрасный излучатель коротковолновой (бронзовый наконечник) - 1 шт
- Инфракрасный излучатель длинноволновой (черный наконечник) - 1 шт
- Аккумулятор 18650 3.7 В - 3 шт (установлены)
- Стилус - 1 шт
- Транспортная укладка (кейс) - 1 шт
- Руководство по эксплуатации - 1 шт
- Паспорт - 1 шт
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «СИГНАЛ НЧ» (ФОРМИРОВАНИЕ СИГНАЛА ЗВУКОВОЙ ЧАСТОТЫ)
Диапазон частот выходного сигнала, Гц: 20 – 100000
Минимальный шаг перестройки частоты, Гц: 1, не более
Погрешность установки частоты выходного сигнала: 10-4, не более
Диапазон установки амплитуды выходного сигнала, мВ: 0.001 – 2000
Минимальный шаг перестройки амплитуды, мкВ: 1, не более
Погрешность установки амплитуды выходного сигнала (в диапазоне частот 200 – 100000 Гц), %: 5, не более
Выходное сопротивление, Ом: 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «СИГНАЛ ВЧ» (ФОРМИРОВАНИЕ ВЫСОКОЧАСТОТНОГО СИГНАЛА)
Диапазон частот выходного сигнала, кГц: 9 – 150000
Минимальный шаг перестройки частоты, Гц: 1, не более
Погрешность установки частоты выходного сигнала: 10-4, не более
Диапазон установки амплитуды выходного сигнала, дБм (В): от минус 107 до плюс 13 (1∙10-6 – 2∙100)
Минимальный шаг перестройки амплитуды, дБм (мкВ): 1 (1), не более
Выходное сопротивление, Ом: 50
Вид модуляции выходного сигнала: АМ; ЧМ
Сигнал модуляции: тон; микрофон; шум
Диапазон частот сигнала модуляции (для вида Тон), Гц: 100 – 20000
Диапазон изменения коэффициента модуляции АМ сигнала, дБн (%): от минус 106 до минус 6 (0.001 – 100)
Шаг перестройки коэффициента модуляции, дБн: 10
Диапазон установки девиации ЧМ сигнала, кГц: 1 – 200
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «СИГНАЛ СВЧ» (ФОРМИРОВАНИЕ РАДИОЧАСТОТНОГО СИГНАЛА)
Диапазон частот выходного сигнала, МГц: 54 – 14000
Минимальный шаг перестройки частоты выходного сигнала, кГц: 1
Погрешность установки частоты выходного сигнала: 10-5, не более
Номинальная мощность выходного сигнала (аттенюатор 0 дБ), дБм: 0
Спектральная плотность мощности фазовых шумов (на частоте 1 ГГц, при отстройке на 1 кГц, дБн/Гц: минус 100, не более
Выходное сопротивление, Ом: 50
Выходной аттенюатор, дБ: 0 – 30
Шаг перестройки аттенюатора, дБ: 1
Вид модуляции выходного сигнала: FM; FSK; PSK; ASK; QAM
Сигнал модуляции: тон; микрофон; случайная битовая последовательность
Частота сигнала модуляции (для вида Тон), Гц: 100 – 20000
Шаг перестройки частоты модуляции, Гц: 100
Скорость передачи псевдослучайных данных, бит/с: 300 – 19200
Методы модификации спектра: DSSS; FHSS; СКП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «ПЕРЕИЗЛУЧЕНИЕ» (ПЕРЕИЗЛУЧЕНИЕ РАДИОЧАСТОТНОГО СИГНАЛА)
Диапазон частот переизлучаемых сигналов, МГц: 200 ÷ 650
Сигнал модуляции: тон; микрофон
Частота сигнала модуляции, Гц: 100 – 20000
Диапазон изменения уровня воздействия, %: 1 – 100
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «ВЧ - НАВЯЗЫВАНИЕ» (ФОРМИРОВАНИЕ ЭФФЕКТА ВЫСОКОЧАСТОТНОГО НАВЯЗЫВАНИЯ)
Диапазон частот входного сигнала, кГц: 9 – 400000
Амплитуда входного сигнала, В: 1, не более
Входное сопротивление, Ом: 100
Модулирующий сигнал: тон; микрофон
Частота сигнала модуляции (для вида Тон), Гц: 100 – 20000
Диапазон изменения уровня воздействия, %: 1 – 100
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «ИК-ИЗЛУЧЕНИЕ» (ФОРМИРОВАНИЕ СИГНАЛА В ИК-ДИАПАЗОНЕ)
Диапазон установки поднесущей частоты, кГц: 9 – 10000
Минимальный шаг перестройки поднесущей частоты, Гц: 1, не более
Подводимая мощность, мВт: 10; 100
Вид модуляции: ЧМ
Модулирующий сигнал: тон; микрофон
Частота сигнала модуляции (для вида Тон), Гц: 100 – 20000
Минимальный шаг перестройки частоты модуляции, Гц: 1
Девиация ЧМ, кГц: 1 – 200
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «СИГНАЛ МИКРОФОНА» (ФОРМИРОВАНИЕ СИГНАЛА ОТ ВСТРОЕННОГО МИКРОФОНА)
Чувствительность, В/Па: 1 – 100
Трехполосная регулировка частотной характеристики, дБ: ±14, с шагом 1
Диапазон регулировки АРУ, дБ: 40
Выходное сопротивление, Ом: 50
Максимальная амплитуда выходного сигнала, В: 2
Выходной аттенюатор, дБ: 0 – 60, с шагом 10
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «ШУМОВОЙ СИГНАЛ» (ФОРМИРОВАНИЕ ШУМОВОГО СИГНАЛА В ЗВУКОВОМ ДИАПАЗОНЕ ЧАСТОТ)
Полоса частот выходного сигнала (по уровню -6 дБ), Гц: 100 – 10000
Диапазон установки амплитуды выходного сигнала, дБВ: от минус 120 до 0
Шаг перестройки амплитуды выходного сигнала, дБВ: 6
Регулировка частотной характеристики, дБ: ±14
Выходное сопротивление, Ом: 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ «ПРИЕМНИКИ ДУ» (ФОРМИРОВАНИЕ ДЕМОДУЛИРОВАННОГО НЧ-СИГНАЛА ОТ ПРИЁМНИКА ДУ)
Центральная рабочая частота, МГц: 433.92
Ширина полосы пропускания, по уровню -3 dB, МГц: ±3
Вид модуляции сигнала облучения: AM
Допустимый диапазон частот сигнала модуляции, Гц: 100 ÷ 100000
Чувствительность антенного входа приемного устройства, дБм: минус 100
Уровень выходного сигнала, дБВ (мкВ): от минус 120 до минус 60 (1 – 1000)
Шаг перестройки уровня выходного сигнала, дБВ: 10
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОРОТКОВОЛНОВОГО ИНФРАКРАСНОГО ИЗЛУЧАТЕЛЯ
Тип излучающего диода: L53SF4C
Центральная частота излучения, нм: 880
Диапазон излучаемой мощности, (по уровню 0.5 макс. интенсивности): 860 – 900
Максимальная интенсивность излучения (средний ток 50 мА), мВт/ср: 100
Направленность излучения (по уровню 0.5 макс. интенсивности): ±10°
Внешний отличительный признак: бронзовый наконечник
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛИННОВОЛНОВОГО ИНФРАКРАСНОГО ИЗЛУЧАТЕЛЯ
Тип излучающего диода: LED17HP-PRW
Центральная частота излучения, нм: 1740
Диапазон излучаемой мощности, (по уровню 0.5 макс. интенсивности): 1630 – 1820
Максимальная интенсивность излучения (средний ток 50 мА), мВт/ср: 4
Направленность излучения (по уровню 0.5 макс. интенсивности): ±5°
Внешний отличительный признак: чёрный наконечник
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕИЗЛУЧАТЕЛЯ РАДИОЧАСТОТНОГО
Тип приемной антенны: четвертьволновой несимметричный вибратор
Длина антенны (регулируемая), мм: 180 – 950
Диапазон эффективно переизлучаемых частот, МГц: 200 – 650
Поляризация: круговая
Диаграмма направленности: вертикальная
Входное сопротивление, Ом: 50
Тип соединительного разъема: BNC
Внешний отличительный признак: разъём BNC, белое основание
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ ИЗЛУЧАЮЩЕЙ ТЕЛЕСКОПИЧЕСКОЙ
Тип антенны: четвертьволновой несимметричный вибратор
Длина антенны (регулируемая), мм: 180 – 950
Диапазон согласованных частот, МГц: 80 – 420
Поляризация: круговая
Диаграмма направленности: вертикальная
Входное сопротивление, Ом: 50
Тип соединительного разъема: N
Внешний отличительный признак: разъём N-типа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ ШИРОКОПОЛОСНОЙ НАПРАВЛЕННОЙ
Диапазон рабочих частот, МГц: 300 – 14000
Диаграмма направленности
- в вертикальной плоскости, градус: 40 - 90
- в горизонтальной плоскости, градус: 70
Поляризация: линейная вертикальная
Входное сопротивление, Ом: 50
Тип соединительного разъема: N
Габаритные размеры, мм: 180 х 120 х 30
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение внешнего питания, В: 12.6
Потребляемый ток, не более, мА: 750
Габариты основного блока, мм: 170 х 260 х 130, не более
Вес основного блока изделия, кг: 1.4, не более
Диапазон рабочих температур, оС: от плюс 10 до плюс 45
