Локатор нелинейностей ORION 2.4 HX

ORION 2.4 HX может с успехом применяться правохранительными органами и службами безопасности для:

• Выявления запрещенных к проносу и хранению электронных устройств (сотовых телефонов, sim карт и т.п.)
• Поисковых мероприятий

Принцип работы нелинейного локатора ORION 2.4 HX основан на излучении радиосигнала и анализе отраженных от электронного устройства (содержащего полупроводник) сигналов гармоник.

Имеет дополнительные возможности контроля и управления благодаря сенсорному экрану, расположенному на рукоятке. Сенсорный экран совмещает управление настройками и отображение информации о работе в графическом виде. Изображения экрана можно сохранять на карту памяти для документирования проведения обследования..

Удобная, сбалансированная конструкция ORION 2.4 HX, сенсорный экран, подготовка к работе занимает менее 20 секунд.

• Ручная или автоматическая регулировка мощности передатчика - до 3,3 Вт (ЭИИМ)
• Сенсорный OLED 2,7" дисплей управления и индикации на рукоятке.
• Рабочая частота в диапазоне 2,4 ГГц для обнаружения миниатюрных электронных компонентов
• Широкая полоса излучаемого сигнала - 1,25 МГц повышает чувствительность обнаружения
• Цифровая модуляция с расширенным спектром (OFDM) обеспечивает повышенную дальность обнаружения и защиту от помех
• Цифровой сигнальный процессор (DSP) с регулируемым усилением - обеспечивает повышенную дальность обнаружения при той же мощности
• Автоматический выбор частоты - выбор частоты рабочего канала в незагруженном участке диапазона (2,404 – 2,472 ГГц) для отстройки от помех (более 60 каналов)
• Пять режимов прослушивания: Tones, Listen (2ndAM, 2ndFM, 3rdAM, 3rdFM)
• Демодуляторы приемника - АМ и FM для каждой из гармоник
• Режим Гистограммы - позволяет просматривать историю изменения уровней излучаемого сигнала, откликов 2-ой и 3-ей гармоник
• Режим просмотра спектра - позволяет обнаруживать даже самый слабый отклик от полупроводника.
• Расширенные функции управления и анализа
• Чувствительность приемника -140 dBm по 2-й и 3-й гармоникам. Синхронизация с передатчиком улучшает обнаружение и минимизирует помехи
• Круговая поляризация приемной и передающей антенн - сводит к минимуму пропуск угрозы из-за неправильной ориентации антенны
• Индикация тревоги - визуальная, звуковая и вибрационная при обнаружении опасной цели
• Режимы передатчика – Ручной и Автоматический выбор частоты.
• Светодиодная подсветка - в антенном блоке, для освещения зоны поиска.

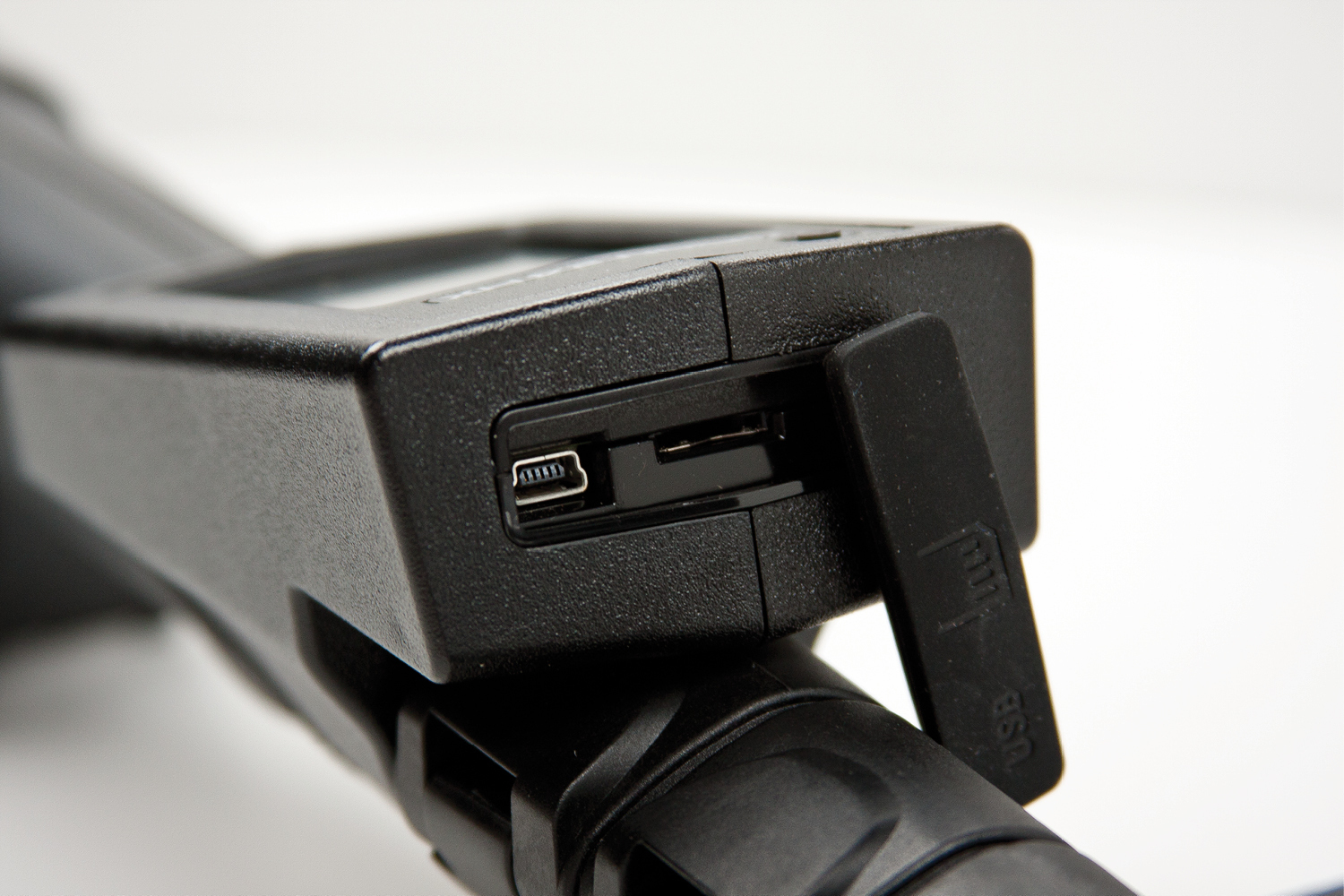

• USB-порт для обновления внутреннего программного обеспечения.

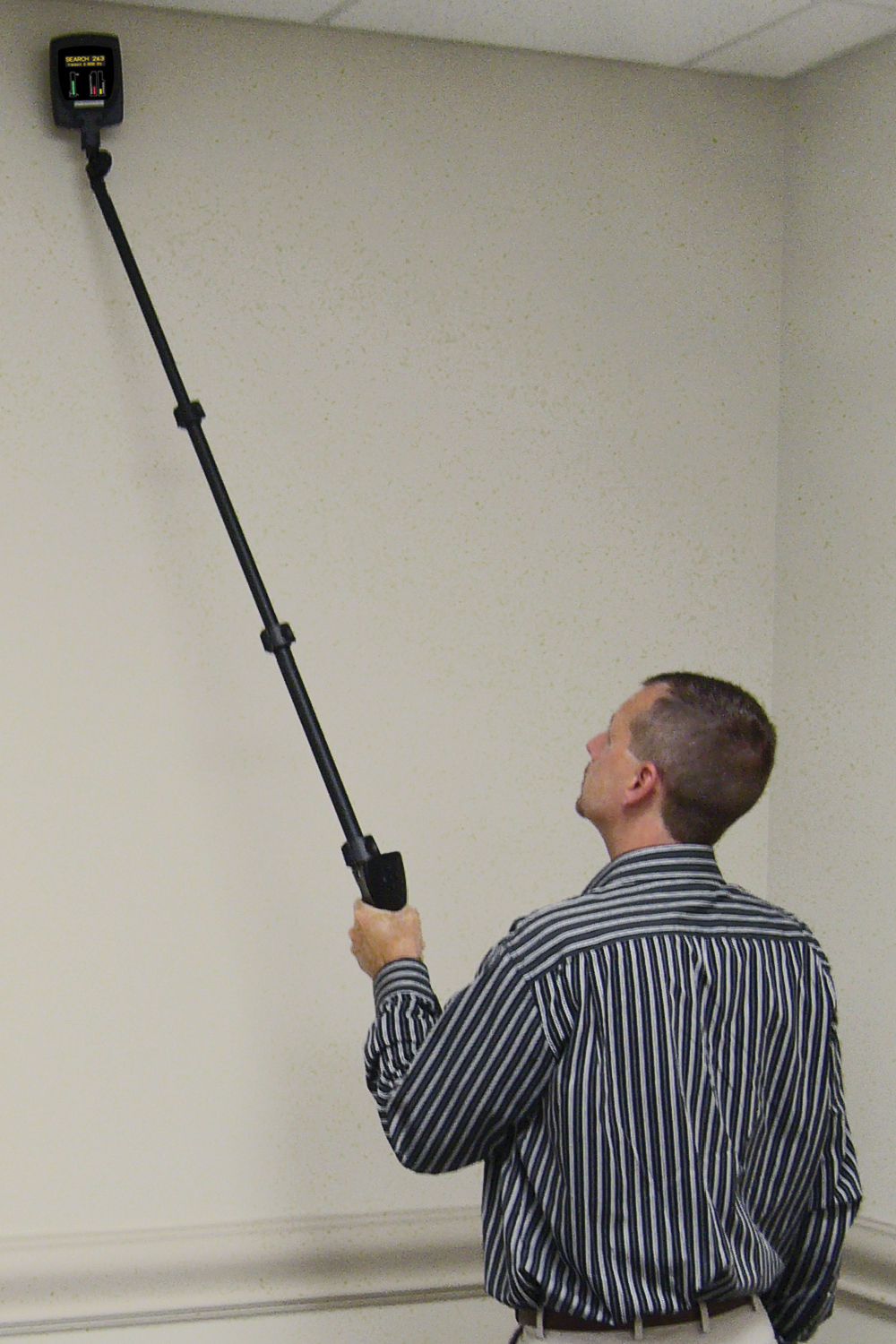

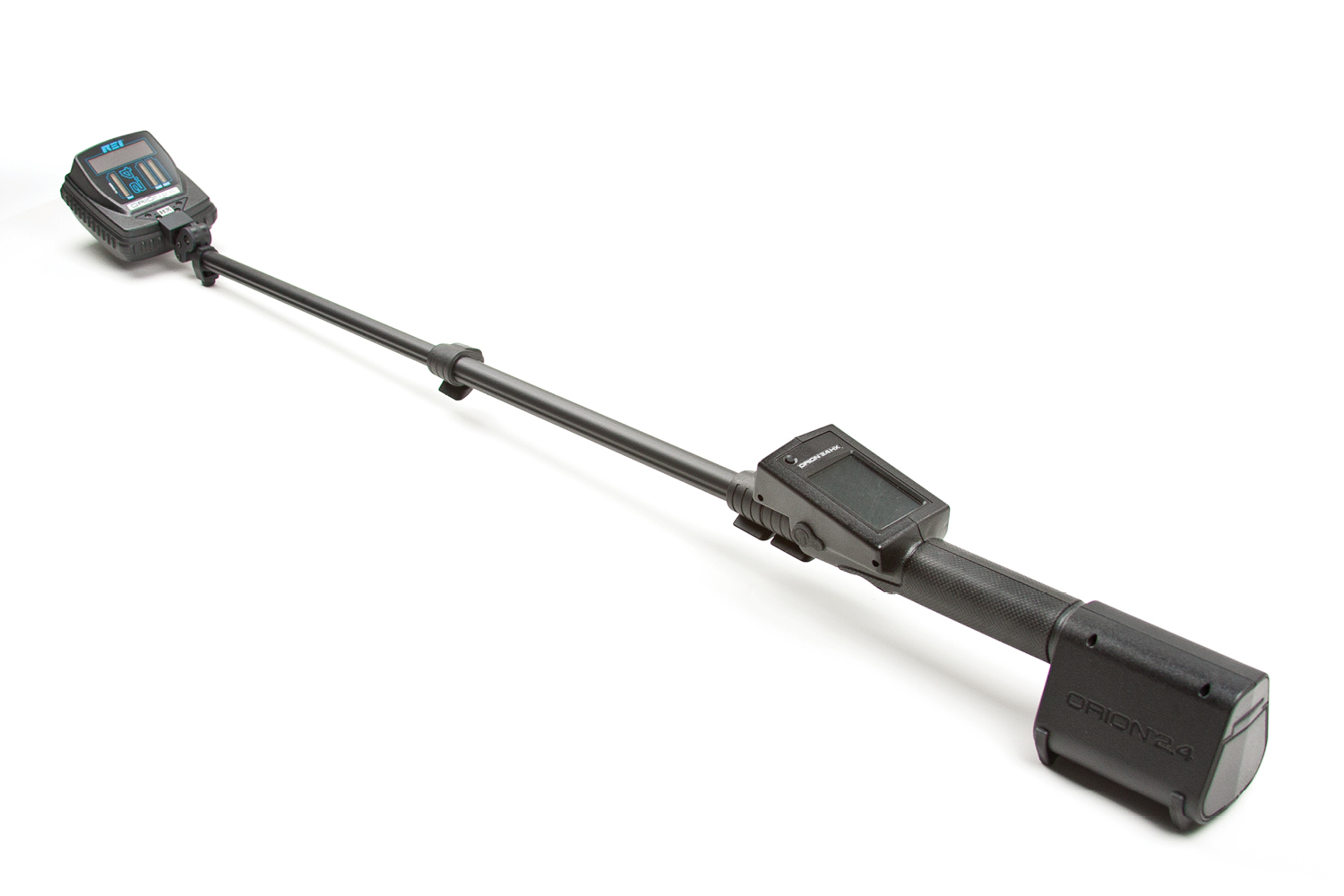

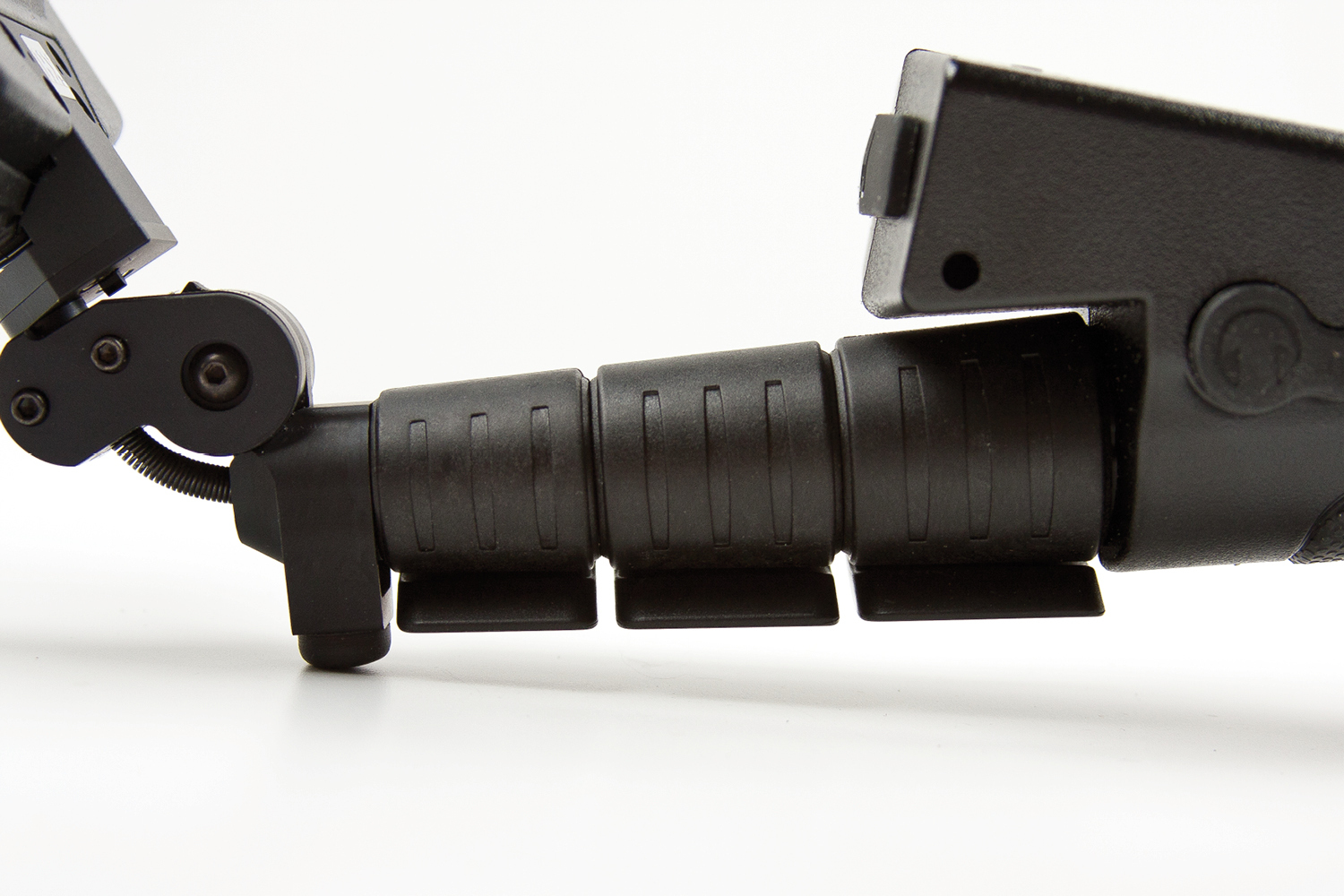

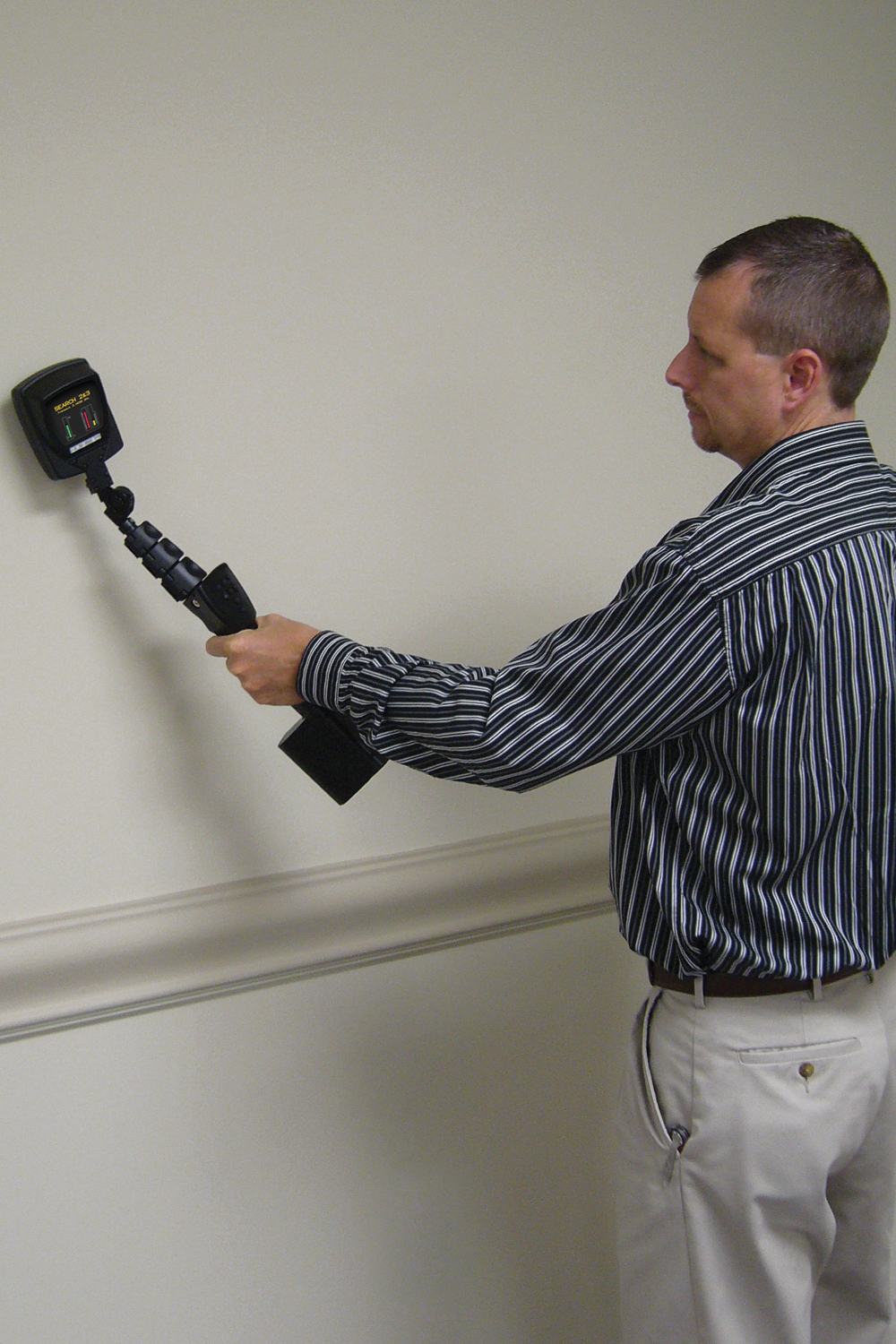

• Все блоки устройства интегрированы в единую конструкцию на телескопической штанге без использования внешних соединительных кабелей , не требует сборки (изменение длины штанги от 40,6 до 147 см)
• Дисплей и светодиодные шкалы расположенные на антенне, обеспечивает комфортную работу
• Сохранение пользовательских настроек и изображений экрана на SD карту
• Продолжительное время работы от батареи - до 4 часов при стандартном использовании.
• Быстрая зарядка батарей через встроенное или внешнее зарядное устройство обеспечивает непрерывный цикл работы. Зарядное устройство совместимо с батареями для TALAN и OSCOR.
• Компактный дизайн и малый вес 1,4 кг.

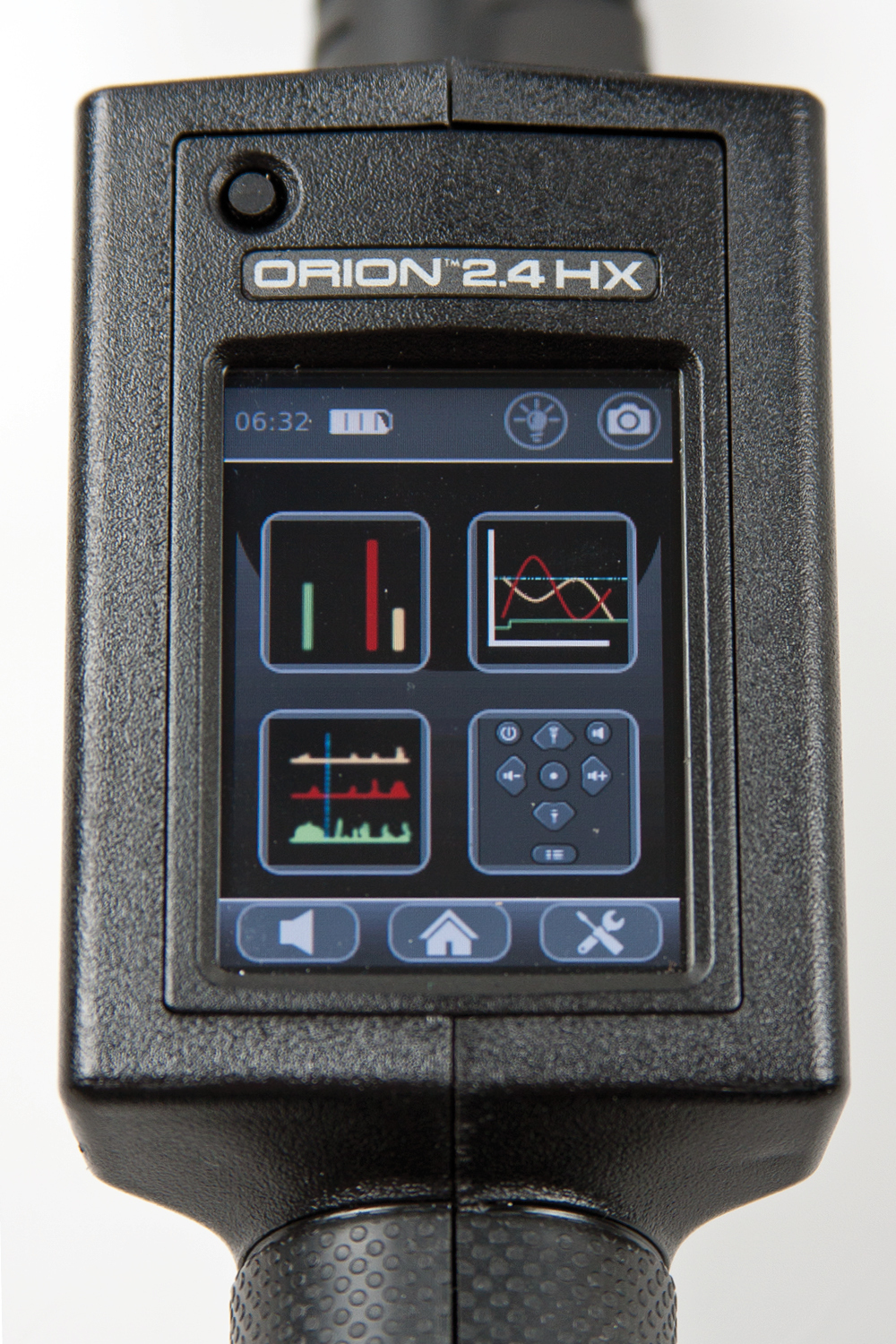

ОСНОВНОЙ ЭКРАН
Быстрый выбор режима работы.

ВРЕМЕННАЯ РАЗВЕРТКА
Отображаются графики изменения уровней сигналов по времени.

ЭКРАН НАСТРОЙКИ ЧАСТОТЫ
Отображаются спектры РЧ диапазонов передатчика, 2^ой и 3^ей гармоник.

ЭКРАН ПРОСМОТРА СПЕКТРА
Отображаются спектры сигналов 2^ой и 3^ей гармоник.

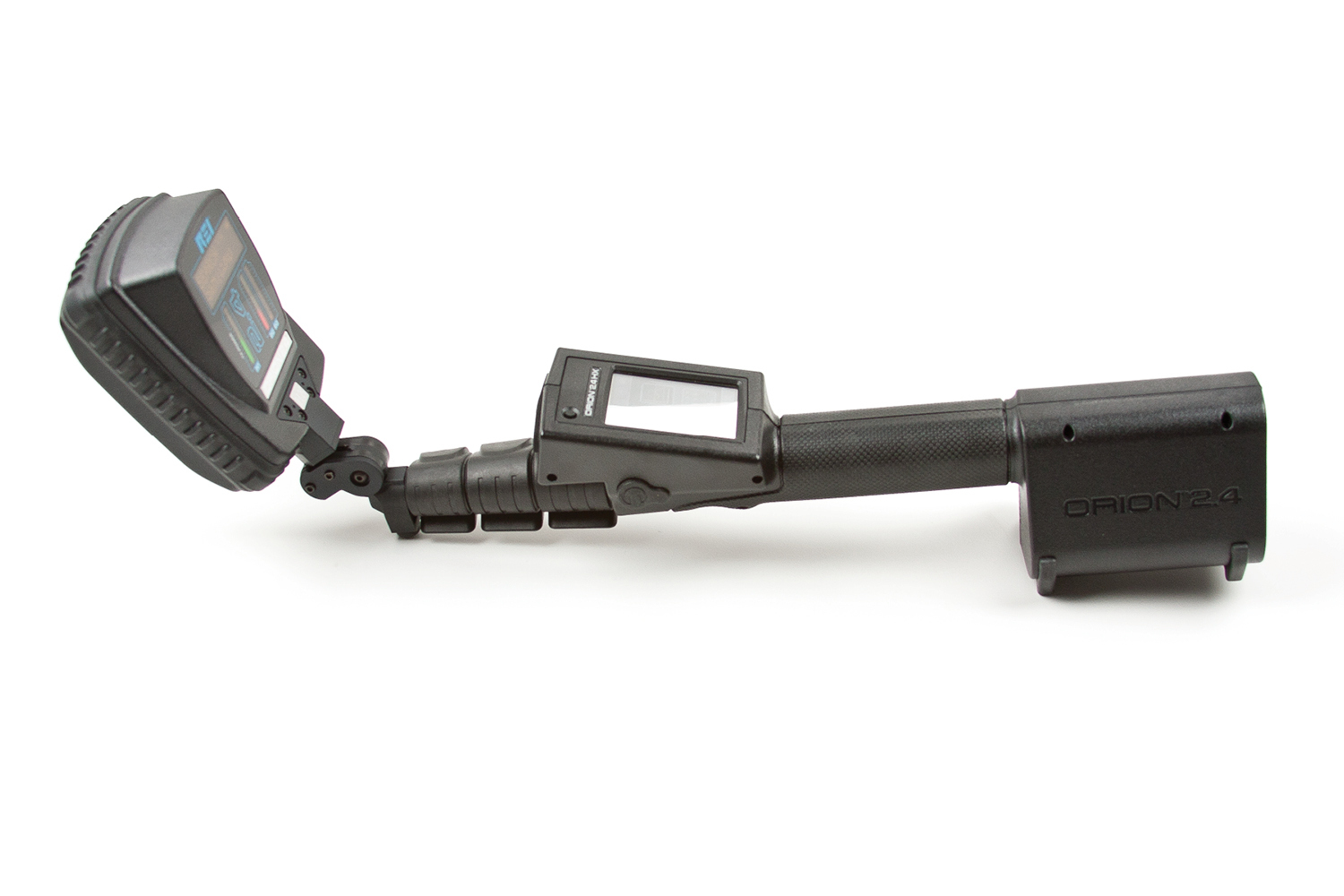

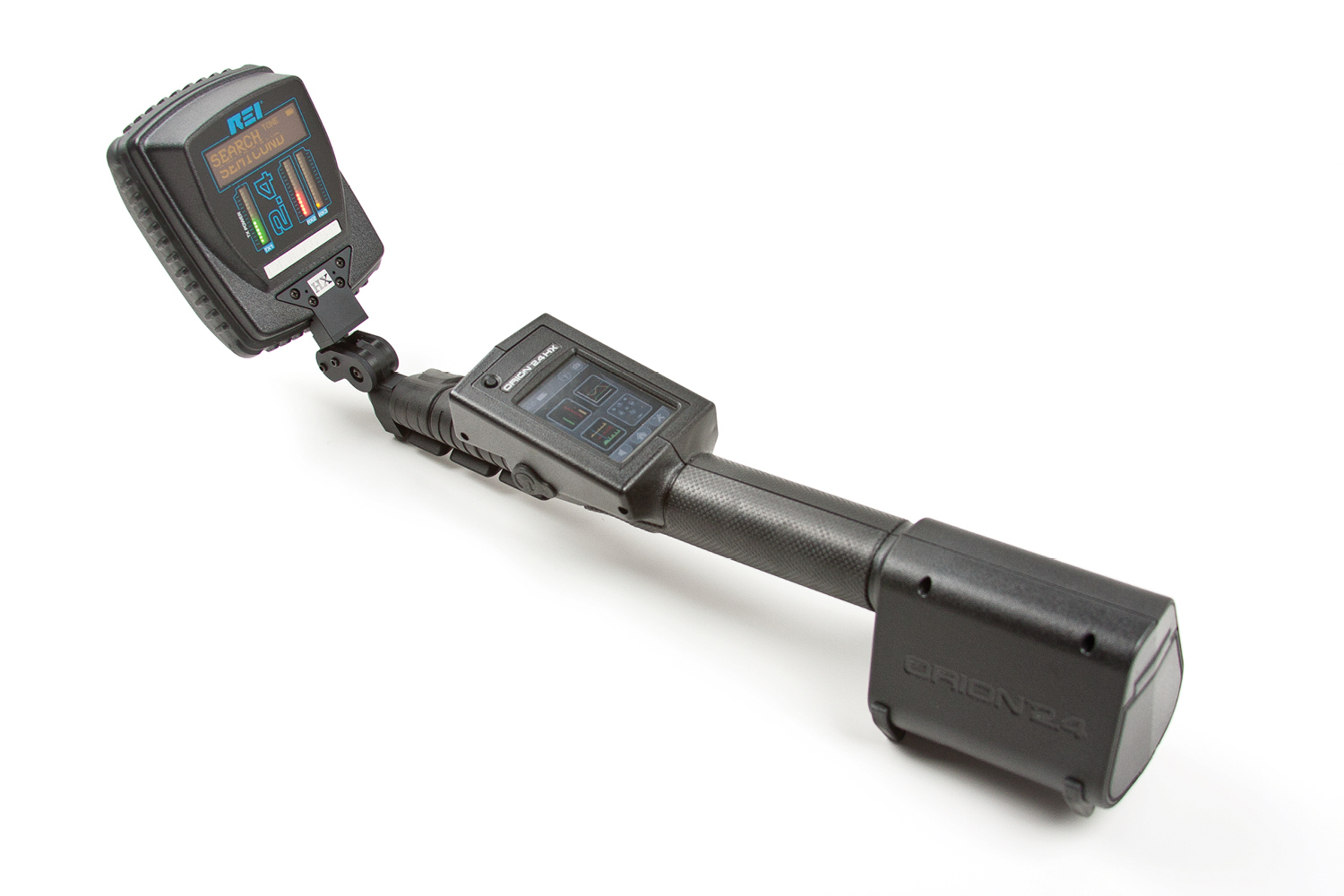

Антенный блок совмещенный с модулем индикации, имеет боковой угол наклона ±90 градусов

Информационный дисплей, расположенный на линии зрения, обеспечивает комфортную работу оператора.

Сенсорный OLED 2,7" дисплей управления и индикации на рукоятке

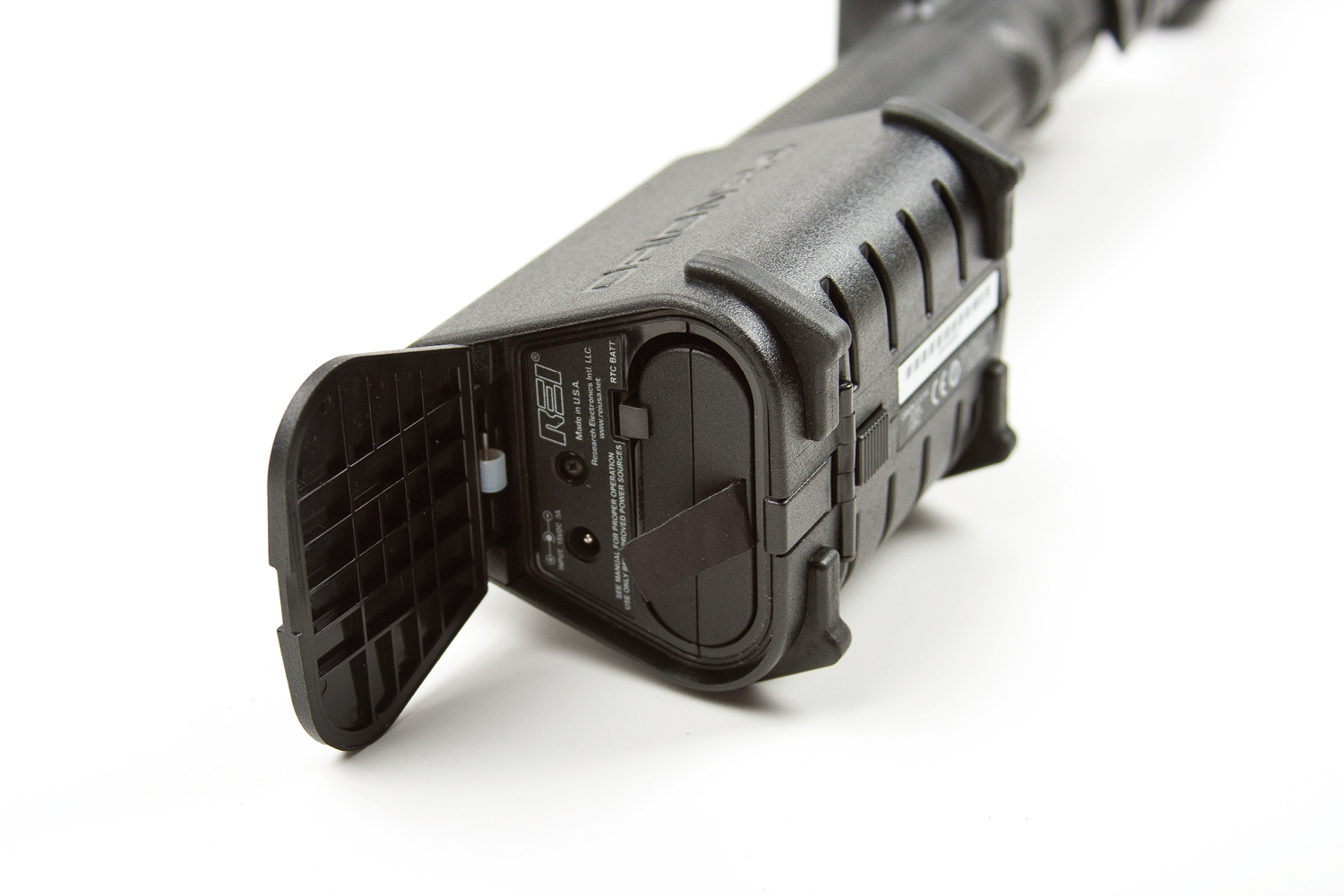

Батареи ORION 2.4 HX с индикацией заряда (зарядное устройство совместимо с ORION 2.4, OSCOR Green, TALAN)

На спектрограмме пурпурным отмечен спектр от обычного аналогового локатора нелинейности,

желтым отмечен спектр ORION 2.4 HX где используется цифровая модуляция с расширенным спектром (OFDM)

Передатчик

• Диапазон частот: 2,404 – 2,472 ГГц
• Выбор частоты: автоматический, ручной (шаг 1 МГц), непрерывная перестройка в диапазоне, случайное изменение частоты в диапазоне.
• Максимальная мощность передатчика: 3,3 Вт EIRP (эквивалентная изотропно-излучаемая мощность) Соответствует нормам FCC, CE и IC.
• Управление мощностью: ручное либо автоматическое
• Модуляция: Цифровая, полоса 1,25 МГц

Приемник

• Одновременный прием 2-ой и 3-ей гармоники
• Цифровая корреляция
• Диапазон частот: 2-я гармоника 4,808 – 4,944 ГГц; 3-я гармоника 7,212 – 7,416 ГГц
• Чувствительность: -140 дБм для обеих гармоник

Дисплей на рукоятке

• Встроенный в рукоятку cенсорный экран 2,7’’ - управление, отображение информации о режимах работы, настройках.

• Светодиодные шкалы:
  • уровень мощности передатчика
  • уровень 2-й гармоники
  • уровень 3-ей гармоники
• Информационный дисплей: уровень мощности, уровень 2-й и 3-й гармоник, режимы работы, уровень заряда аккумуляторов, громкость, уровень DSP, настройки и другую информацию.

Габариты

• Габариты ORION 2.4 HX: 57 x 9 x 7,5 см
• Длина: 40,6 – 147 см
• Вес ORION 2.4 HX с батареей: 1,4 кг
• Габариты чемодана: 14 x 38,5 x 50 см
• Вес ударопрочного чемодана с ORION 2.4 HX и аксессуарами: около 5,2 кг

Питание

• Аккумулятор: литиево-ионный (в комплекте – 2 шт.) с индикацией заряда
• Время работы: > 4 часов от одного аккумулятора
• Время зарядки: 2,5 часа
• Блок питания: 100–240 В, 50–60 Гц

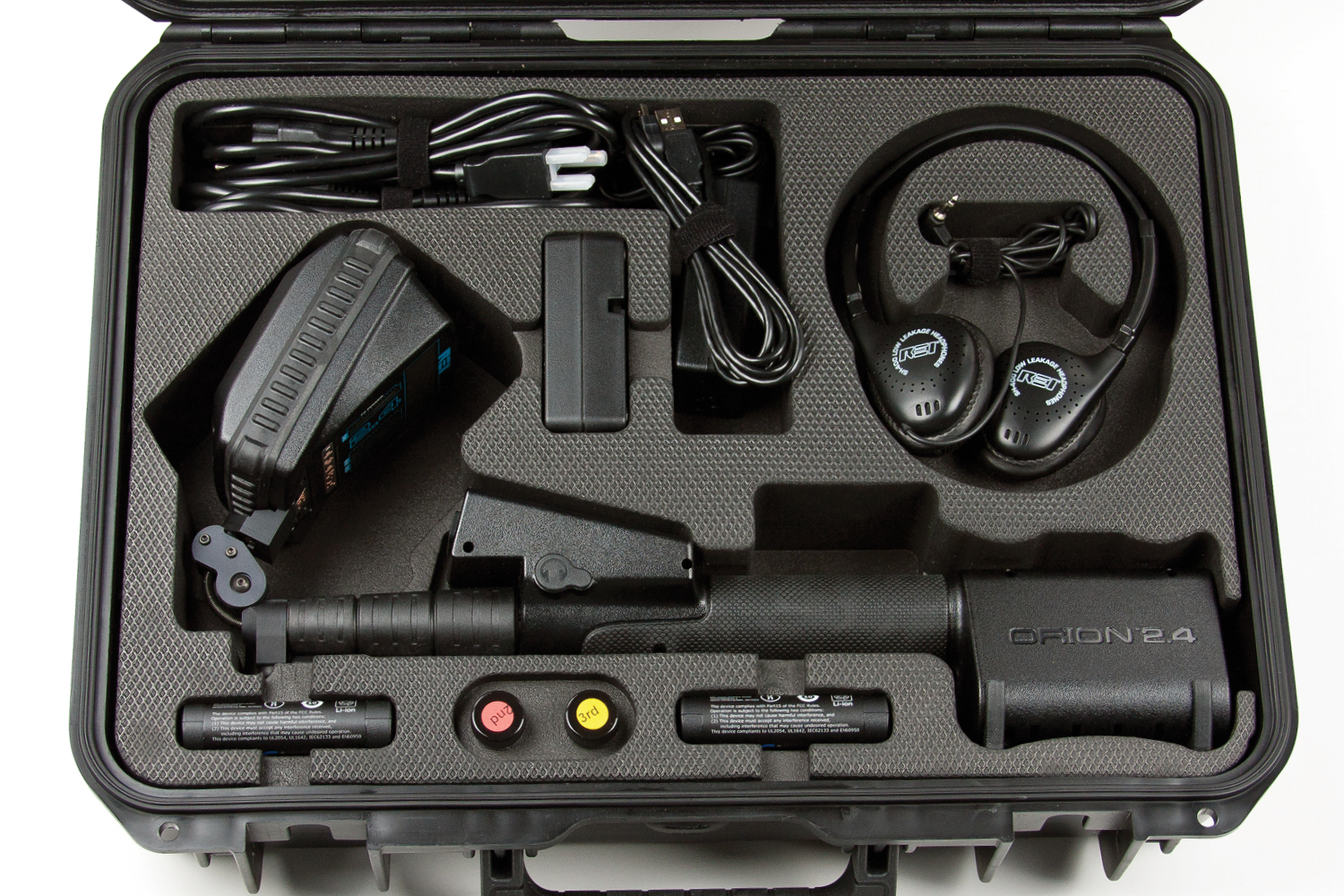

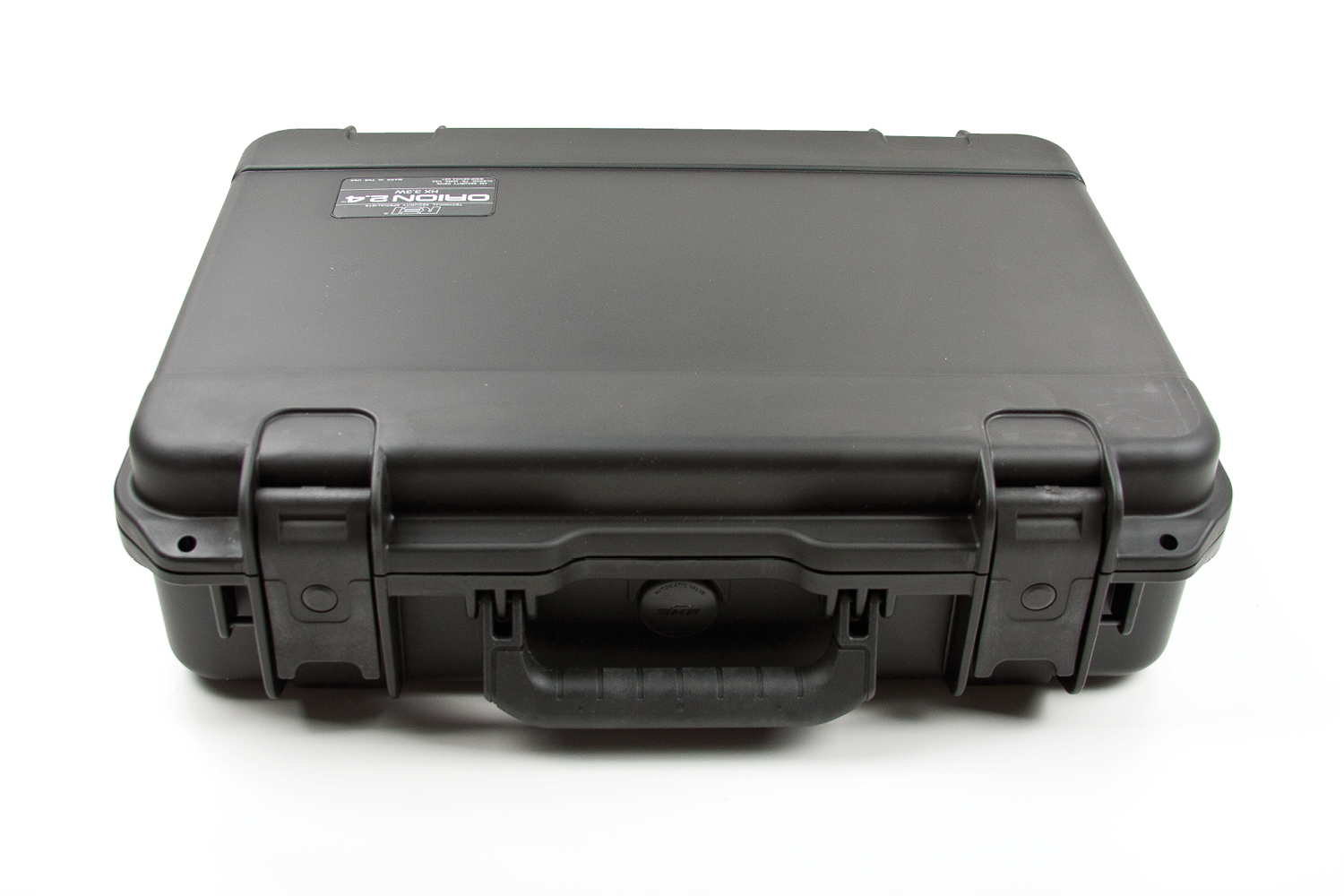

1. Пластиковый транспортировочный чемодан
2. Локатор нелинейностей ORION 2.4 HX
3. Аккумуляторная батарея (2 шт.)
4. Наушники
5. Зарядное устройство
6. Блок питания для зарядного устройства
7. Шнур питания
8. Кабель USB
9. Тест-объект 2-ой гармоники
10. Тест-объект 3-ей гармоники
11. Карта памяти micro SD
