Комплекс Кассандра ТМ9 – это прибор для круглосуточного радиомониторинга на предмет запрещенных радиоизлучений (в том числе скрытых), а также для исследования цифровых стандартов связи. Также можно использовать ТМ9 как IQ регистратор с полосой записи до 32 Мгц. Можно объединять комплексы для создания сети с ЦУ. Тогда на ПЭВМ оператора будет отображаться общая информация, а при использовании специального ПО RT-GROUP возможно сравнение спектров сигналов от разных машин. Всю необходимую информацию можно сохранить в памяти комплексов.
Исполнение и функционал Комплекса Радиомониторинга Кассандра ТМ9
Прибор встроен в противоударный кейс марки PELI и оснащен встроенными аккумуляторами на 2.5 часа работы. Причем аккумуляторы можно заряжать прямо во время работы. Уникальные LiFePo4 АКБ позволяют использовать Кассандру в экстремальных условиях работы (от -20 до +50 С), защищены от взрыва и возгорания.
Кассандра ТМ9 решит такие задачи как:
- Прием сигналов по всему заявленному частотному спектру, панорамный спектроанализ + анализ полученных радио сигналов
- Сохранение результатов в памяти компьютера
- Демодуляция аналог. видеопередатчиков 0,03 – 9 ГГц
- Нахождение источников сигналов в определенном помещении
- Автоматическое определение цифр. сигналов (при наличии опции DTest) TETRA, APCO-P25, DMR, NXDN, dPMR, DECT, Bluetooth, 802.15.4 (ZigBee), DVB-T, DVB-T2; GSM (2G), UMTS (3G)
- Автоопределение аналог.сигналов (при наличии опции DTest) AM, FM, USB, LSB, Analog TV + анализ сетей Вай-Фай (ПО RadioInspectorWiFi)
- Производит векторный анализ сигналов
Технические параметры комплексов радиоконтроля Кассандра
| Название | Кассандра ТМ30 | Кассандра ТМ9 | Кассандра С30 | Кассандра С9 |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-30 ГГц | 9 кГц-9 ГГц | 6 ГГц-30 ГГц | 25 МГц-9 ГГц |
| Назначение | Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
||
| Скорость перестройки | более 160 ГГц/сек | 20 ГГц/сек | ||
| Полоса анализа | 40 МГц | 4 МГц | ||
| Полоса записи IQ | 40 МГц | 4 МГц | ||
| Тип интерфейса | LAN 1GbE | USB 2.0 | ||
| Типы анализируемых стандартов связи |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (цифровые DVB-T2, DVB-T и аналоговые NTSC, PAL, SECAM) |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (аналоговые NTSC, PAL, SECAM) |
||
| Время работы от АКБ | не менее 4 часов | не менее 4,5 часов | не менее 6 часов | не менее 6 часов |
| Габариты моноблока | 500х295х50 мм | 295х295х50 мм | 320х142х55 мм | 320х142х55 мм |
| Вес моноблока | 4,5 кг | 4,1 кг | 3,5 кг | 3,5 кг |
Функциональные возможности ПО RadioInspector
- Гибкие задания на сканирование с настраиваемой полосой пропускания от 305 Гц до 39 кГц и аттенюатором 0/10/20/30 дБ.

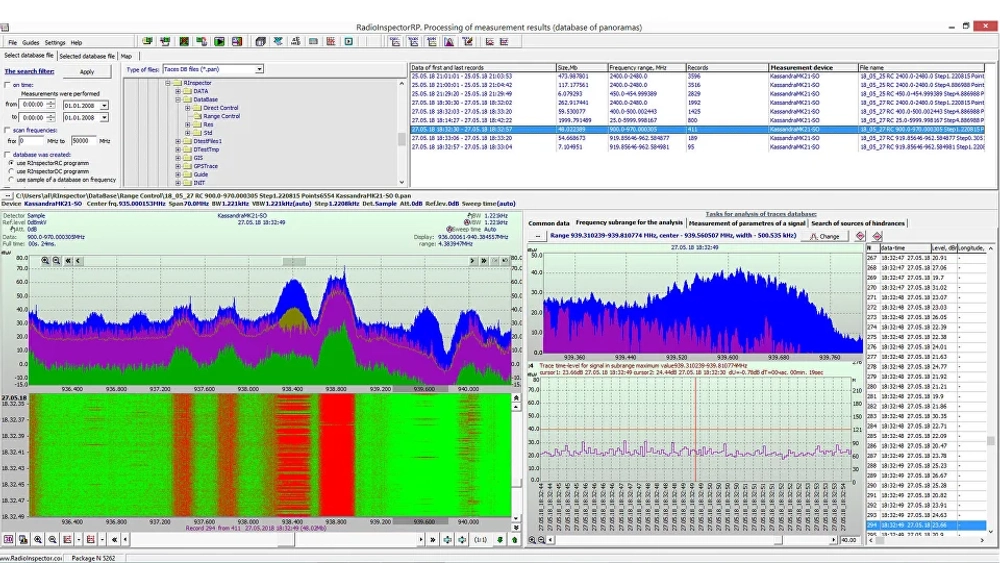

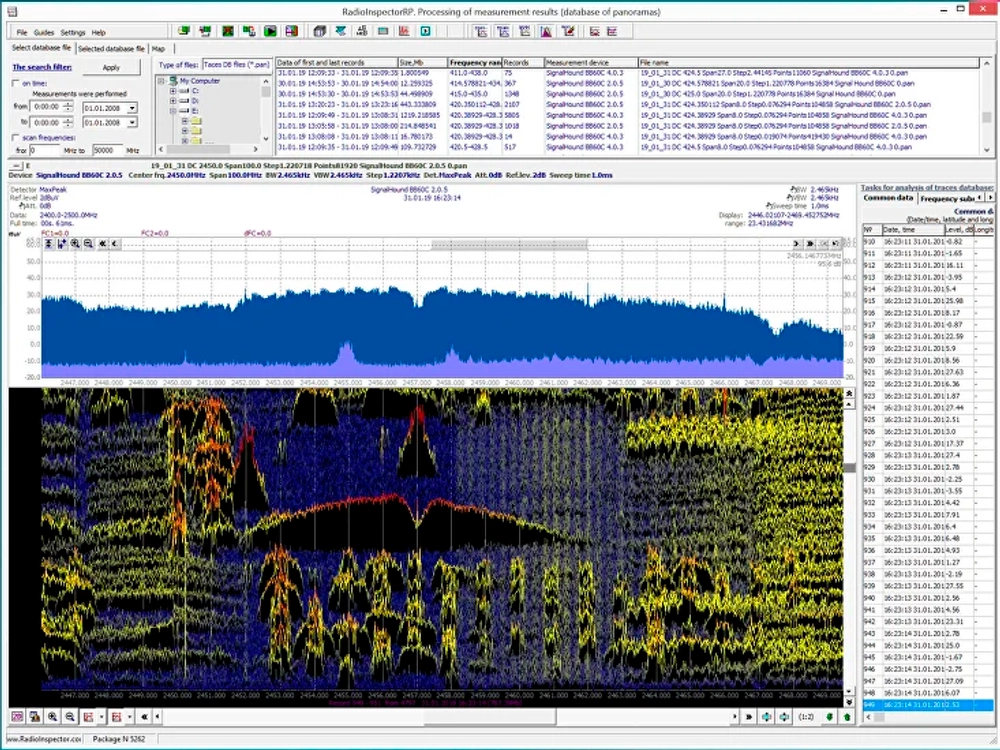

- Панорамы спектра (текущие, максимальные, усреднённые значения) с 2D/3D-визуализацией без ограничений по времени записи.
- Автоматическая идентификация: DECT, TETRA, APCO-P25, DMR, Bluetooth, GSM, UMTS, ZigBee, демодуляция AM/FM и видеосигналов.
- Интеллектуальный порог: адаптивная линия порога, фиксация превышения для исключения ложных срабатываний на шумах.
- Запись фонограмм аудиосигнала с предысторией (5 секунд до события) и автоматическая запись при превышении порога.
- ВЧ-анализатор спектра, осциллограф, низкочастотный и октавный анализаторы для детального изучения демодулированных сигналов.
- Сохранение результатов (спектрограммы, пеленги) с возможностью отложенного анализа и сравнения с эталонными панорамами.
В режиме амплитудной пеленгации оператор выбирает цель на панораме спектра. Вращая направленную антенну с электронным компасом на 360°, система в реальном времени строит диаграмму направленности на источник излучения, а при использовании GPS/ГЛОНАСС фиксирует координаты оператора. Это обеспечивает высокую точность локализации даже в сложной электромагнитной обстановке.
