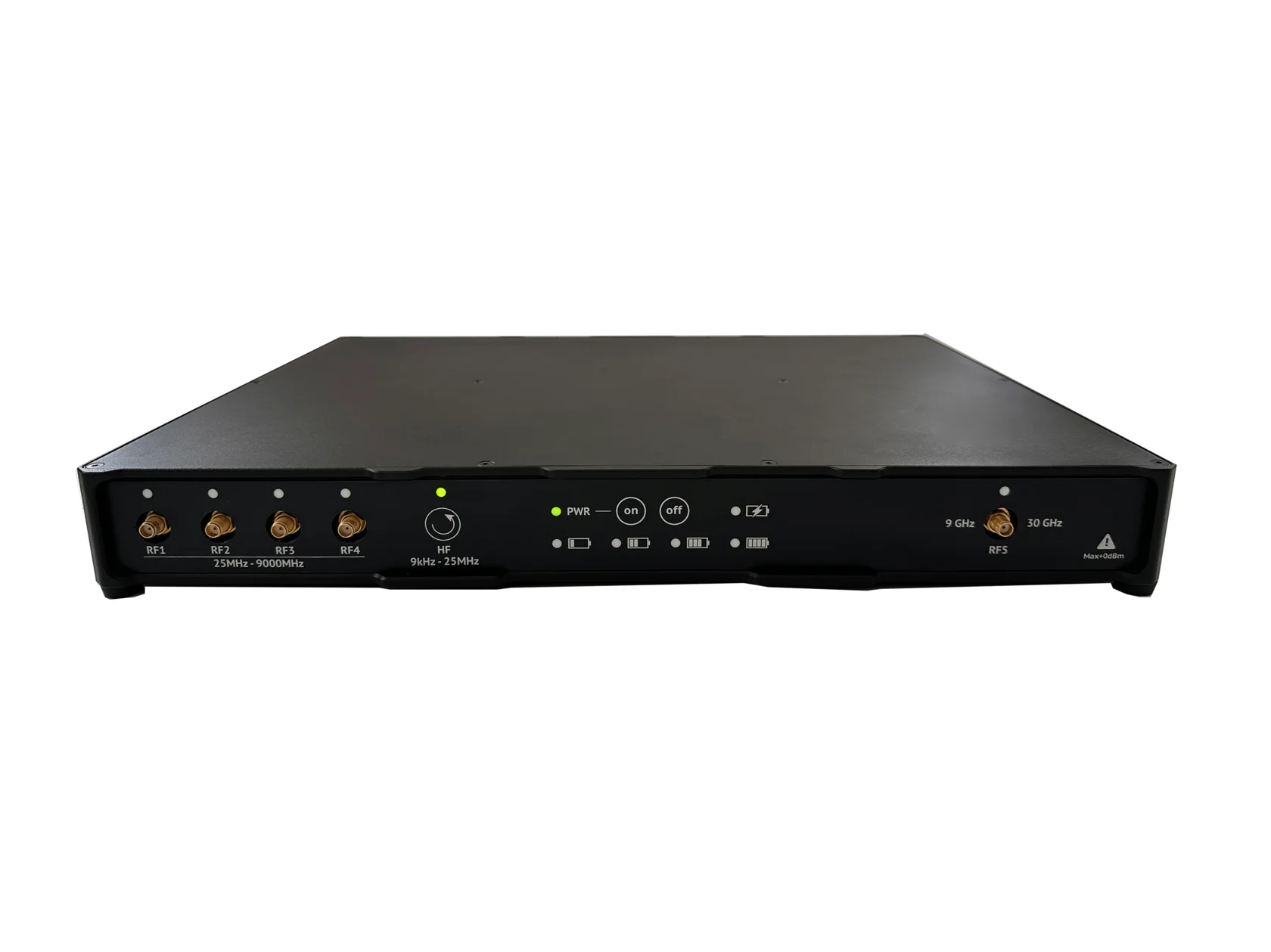

Комплекс радиомониторинга Кассандра TM30 – это программно-аппаратный комплекс для круглосуточного радиомониторинга и цифрового анализа сигналов в диапазоне частот от 9 кГц до 30 ГГц. Устройство обеспечивает динамический диапазон не менее 120 дБ, чувствительность до -158 дБм и скорость перестройки более 160 ГГц/с. Комплекс поддерживает IQ-запись с полосой до 40 МГц и высокое разрешение по частоте до 1 Гц. Основное назначение – выявление несанкционированных радиоизлучений, анализ цифровых стандартов связи и локализация источников сигналов. Отличается высокой точностью, возможностью интеграции в сеть мониторинга и непрерывной работой 24/7.
Отличительные особенности комплекса Кассандра TM30
- Широкий диапазон частот: от 9 кГц до 30 ГГц с раздельными входами для подключения антенн.
- Высокая скорость анализа: перестройка более 160 ГГц/с для оперативного мониторинга.
- Сетевое взаимодействие: объединение нескольких комплексов в единую систему контроля.
- Компактное исполнение: установка в 19-дюймовую стойку или размещение в ограниченном пространстве.
Комплекс эффективно применяется на объектах с повышенными требованиями к безопасности, включая государственные учреждения, промышленные предприятия и критически важную инфраструктуру. Благодаря возможности работы в составе распределённой системы радиомониторинга обеспечивается централизованный контроль и анализ радиочастотной обстановки в режиме реального времени.
Какие задачи решает комплекс Кассандра TM30
Система предназначена для комплексного анализа радиоэфира и выявления потенциальных угроз информационной безопасности.
- Обнаружение и фиксация параметров радиосигналов в автоматическом режиме.
- Панорамный спектральный анализ и оценка характеристик сигналов.
- Автоматическая идентификация цифровых стандартов связи (TETRA, DMR, GSM, LTE и др.).
- Локализация источников радиоизлучений в помещении.
- Документирование результатов радиомониторинга.
Дополнительно комплекс поддерживает анализ Wi-Fi сетей, демодуляцию аналоговых и цифровых сигналов, а также векторный анализ для более точного исследования источников излучения. Это позволяет не только обнаруживать активные устройства, но и детально изучать их параметры, структуру сигналов и поведение в эфире. Такие возможности особенно важны при работе в сложной радиочастотной обстановке.
Технические параметры комплексов радиоконтроля Кассандра
| Название | Кассандра ТМ30 | Кассандра ТМ9 | Кассандра С30 | Кассандра С9 |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-30 ГГц | 9 кГц-9 ГГц | 6 ГГц-30 ГГц | 25 МГц-9 ГГц |
| Назначение | Скоростной носимый комплекс радиоконтроля и цифрового анализа сигналов |
Портативный комплекс амплитудной пеленгации и цифрового анализа сигналов |
||
| Скорость перестройки | более 160 ГГц/сек | 20 ГГц/сек | ||
| Полоса анализа | 40 МГц | 4 МГц | ||
| Полоса записи IQ | 40 МГц | 4 МГц | ||
| Тип интерфейса | LAN 1GbE | USB 2.0 | ||
| Типы анализируемых стандартов связи |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (цифровые DVB-T2, DVB-T и аналоговые NTSC, PAL, SECAM) |
✔ AM/FM, 2G/3G/4G, ✔ DECT, TETRA, DMR, ✔ Bluetooth, ZigBee, ✔ ТВ (аналоговые NTSC, PAL, SECAM) |
||
| Время работы от АКБ | не менее 4 часов | не менее 4,5 часов | не менее 6 часов | не менее 6 часов |
| Габариты моноблока | 500х295х50 мм | 295х295х50 мм | 320х142х55 мм | 320х142х55 мм |
| Вес моноблока | 4,5 кг | 4,1 кг | 3,5 кг | 3,5 кг |

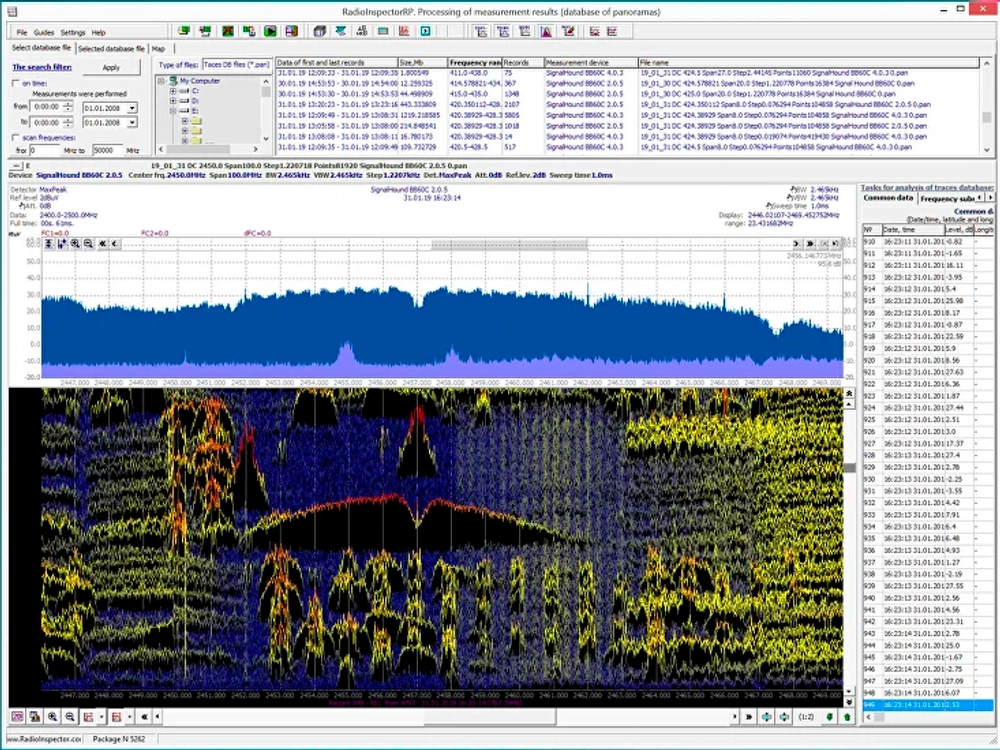

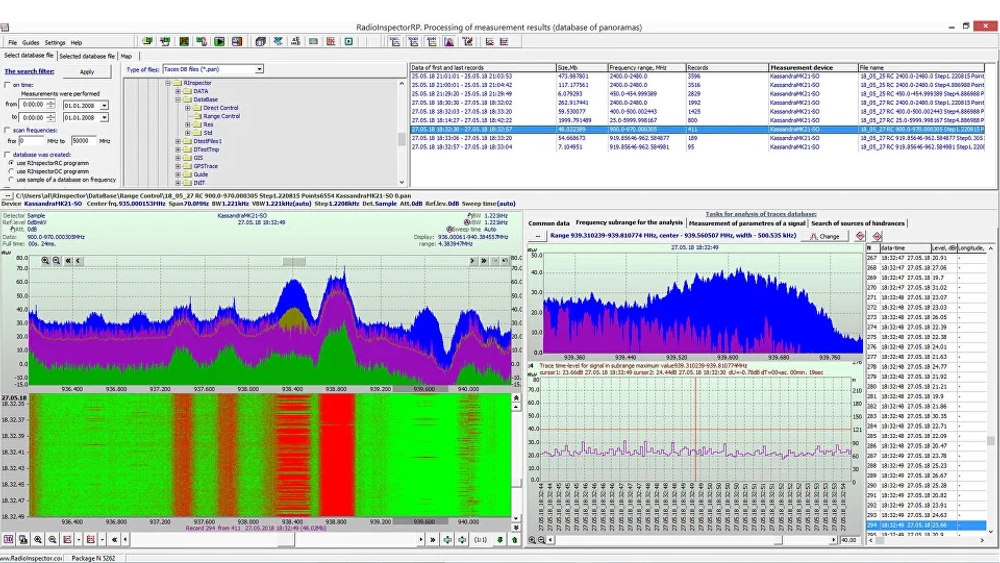

Функции программного обеспечения RadioInspector
- Круглосуточный мониторинг с сохранением данных без ограничений по времени.
- Гибкая настройка заданий сканирования с разными параметрами для поддиапазонов.
- Отображение спектров и спектрограмм в 2D и 3D форматах.
- Сравнение с эталонными панорамами и интеллектуальный порог обнаружения.
- Автоматическая запись и анализ аудиосигналов при превышении пороговых значений.
ПО обеспечивает глубокую аналитическую обработку данных, включая статистику, сравнение сигналов и построение отчетов. Пользователь получает удобные инструменты для визуализации и интерпретации результатов измерений, а также для выявления аномалий в радиочастотной обстановке. Это значительно упрощает работу специалистов, сокращает время анализа и повышает общую эффективность радиоконтроля.
