Комплекс обеспечивает выполнение следующих работ:
- проведения спектрального анализа входных сигналов
- обнаружение излучения передатчиков информации в ИК-диапазоне
- выявление акустических и виброакустических каналов утечки информации
- установление фактов подключения средств съема информации, передающих сигналы по проводным коммуникациям, силовым сетям переменного тока
- фиксация магнитных полей, излучаемых техническими средствами обработки информации и проводными кабельными линиями
- обнаружения эффекта акустоэлектрического преобразования в оконечных устройствах

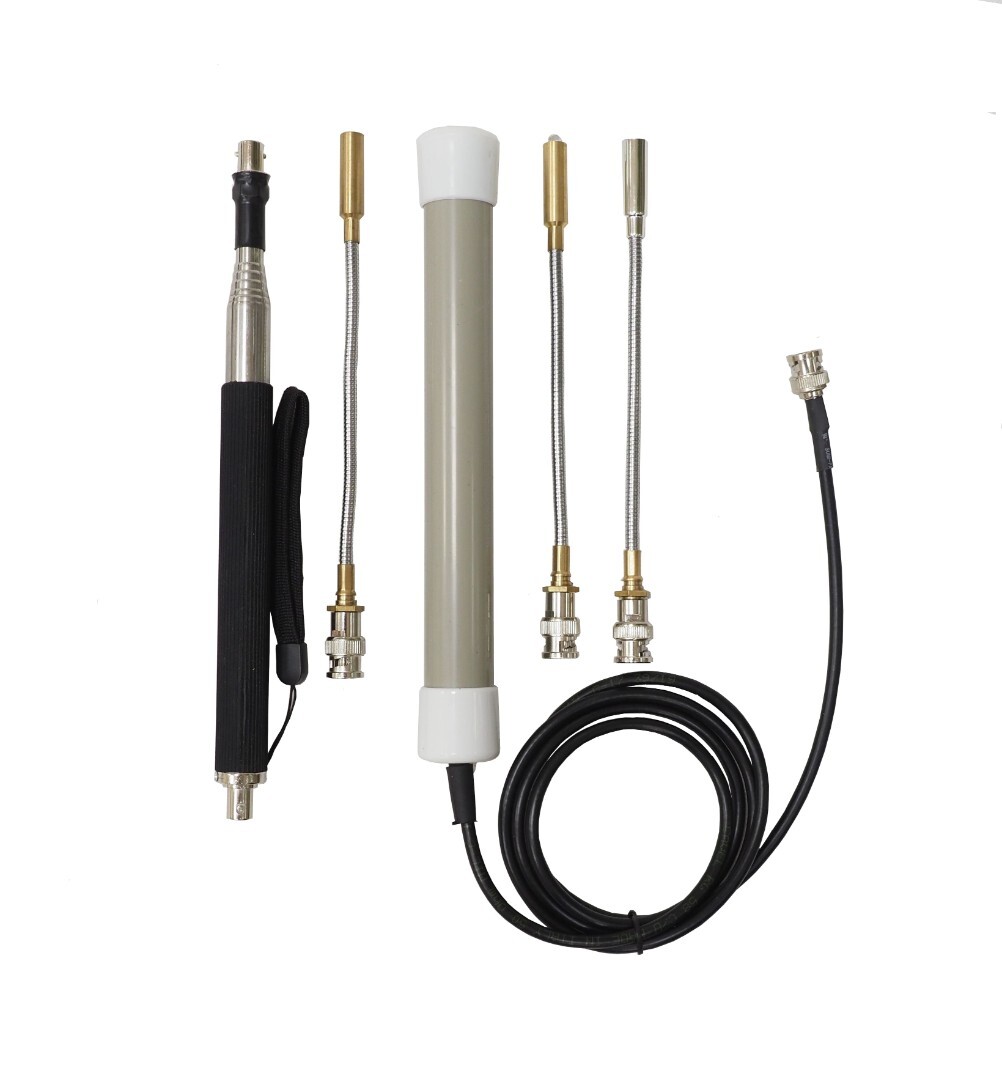

В состав комплекса входят следующие датчики:
Датчики инфракрасного излучения, предназначенные для обнаружения источников излучения в ИК-диапазоне;
Датчик звукового давления, предназначенный для оценки ослабления уровня звуковых сигналов при прохождении их через строительные конструкции;

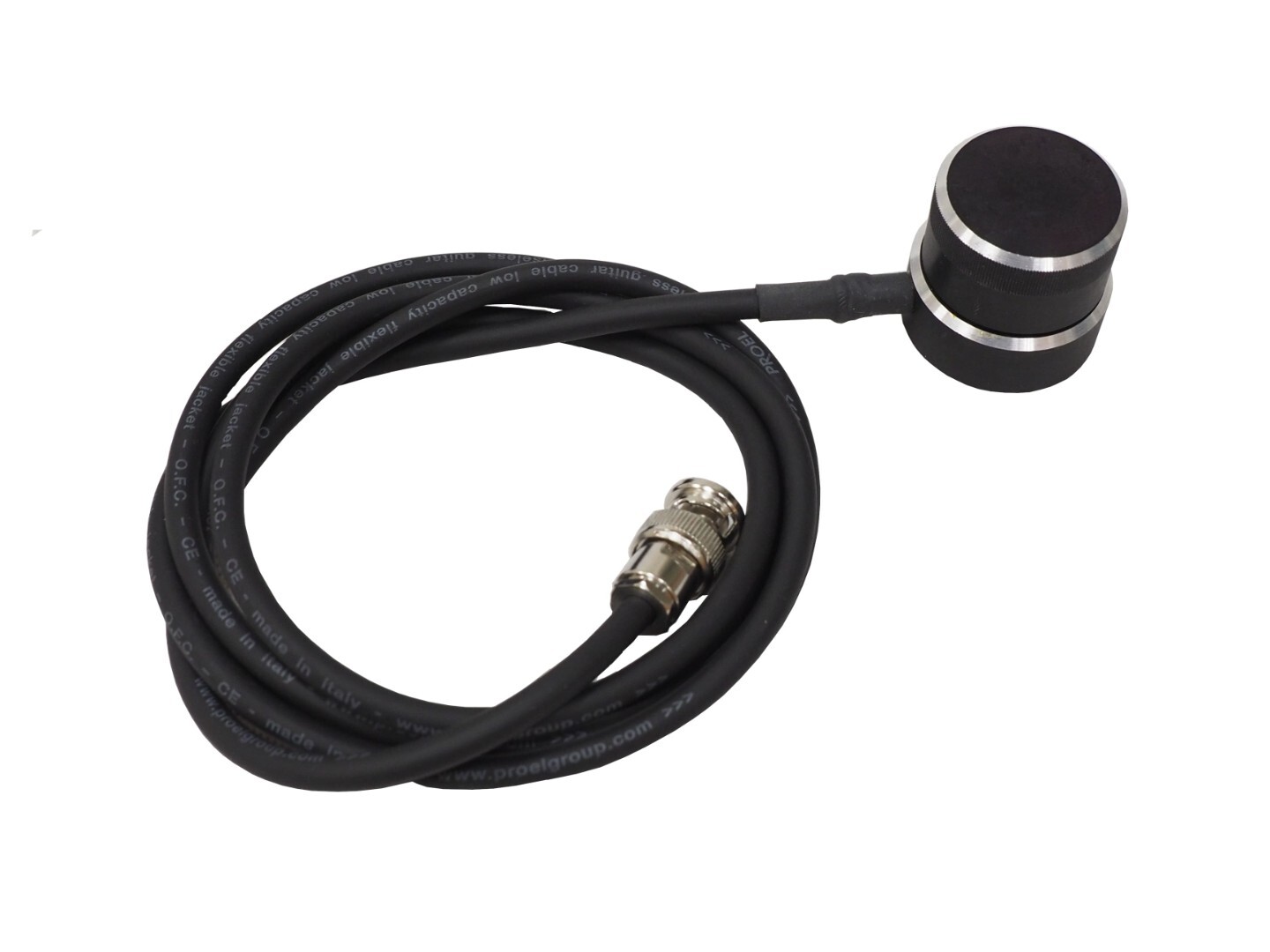

Виброакустический датчик, предназначенный для оценки виброакустических свойства ограждающих конструкций и инженерных коммуникаций;
Магнитная антенна, предназначенная для выявления побочных электромагнитных излучений в звуковом диапазоне частот.
СРЕДСТВО ИЗМЕРЕНИЯ
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

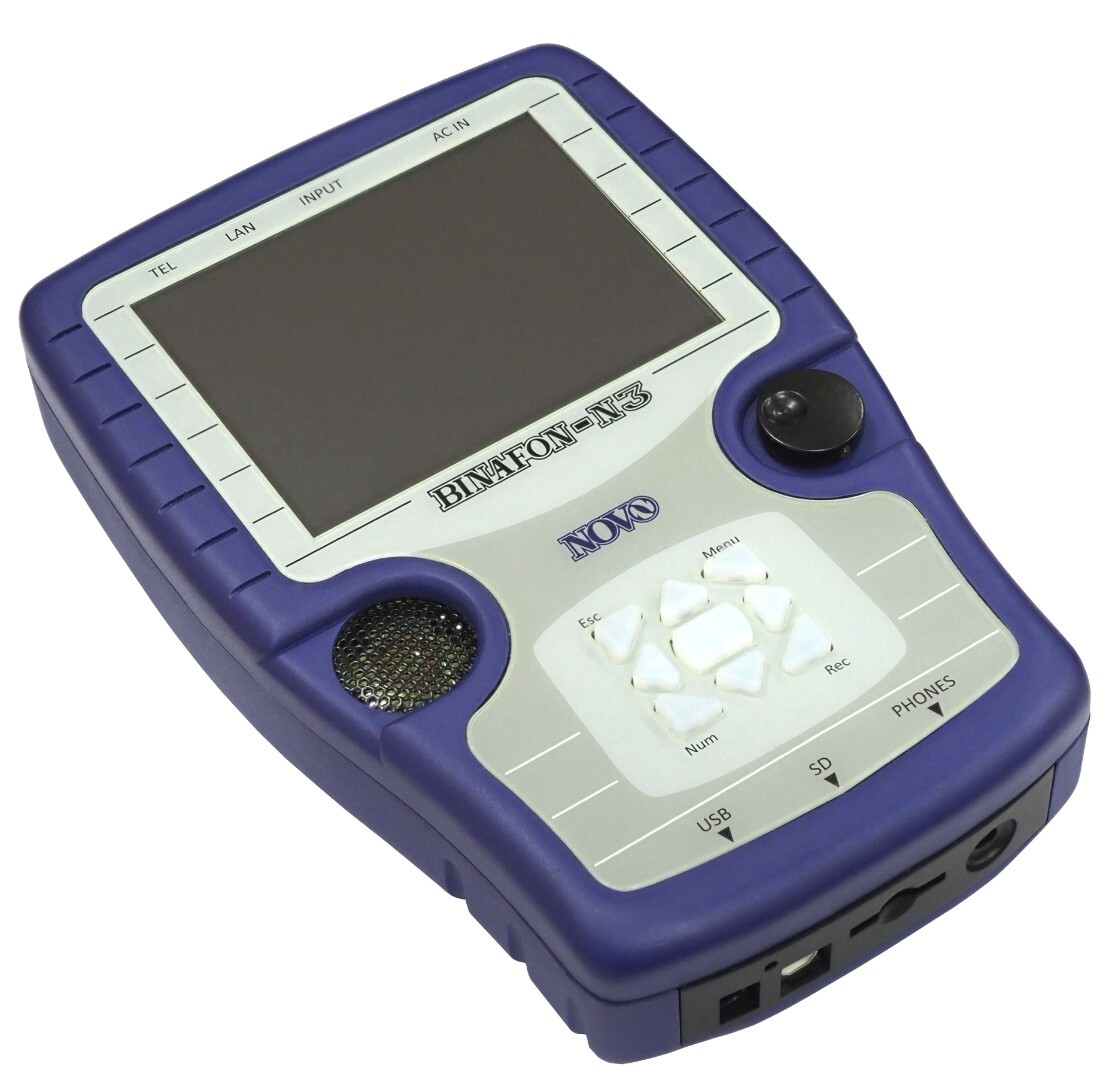

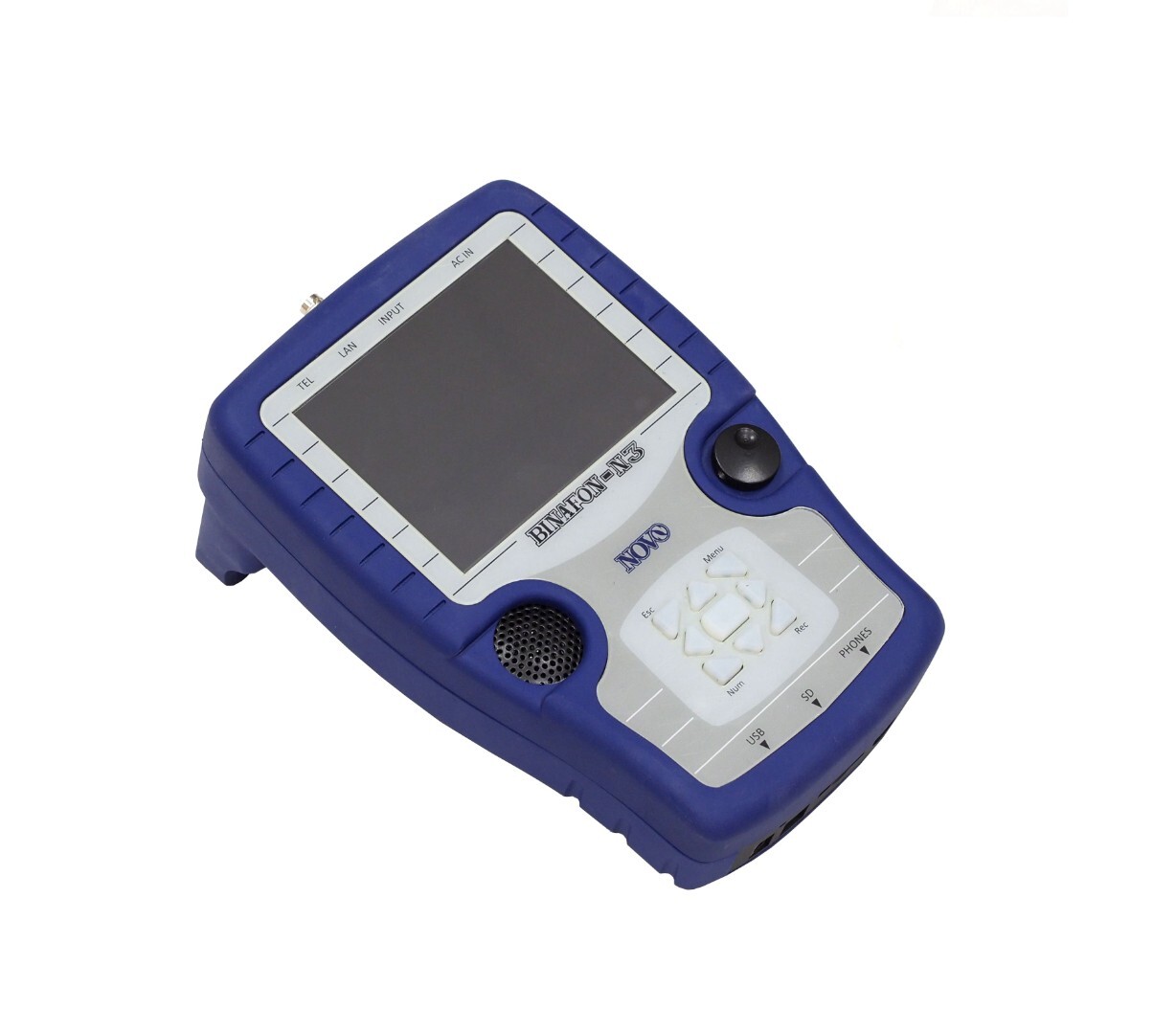

Комплекс для выявления каналов утечки речевой информации «БИНАФОН-Н3» может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.
ОТЕЧЕСТВЕННАЯ РАЗРАБОТКА
Комплекс для выявления каналов утечки речевой информации «БИНАФОН-Н3» является прибором отечественного производства.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

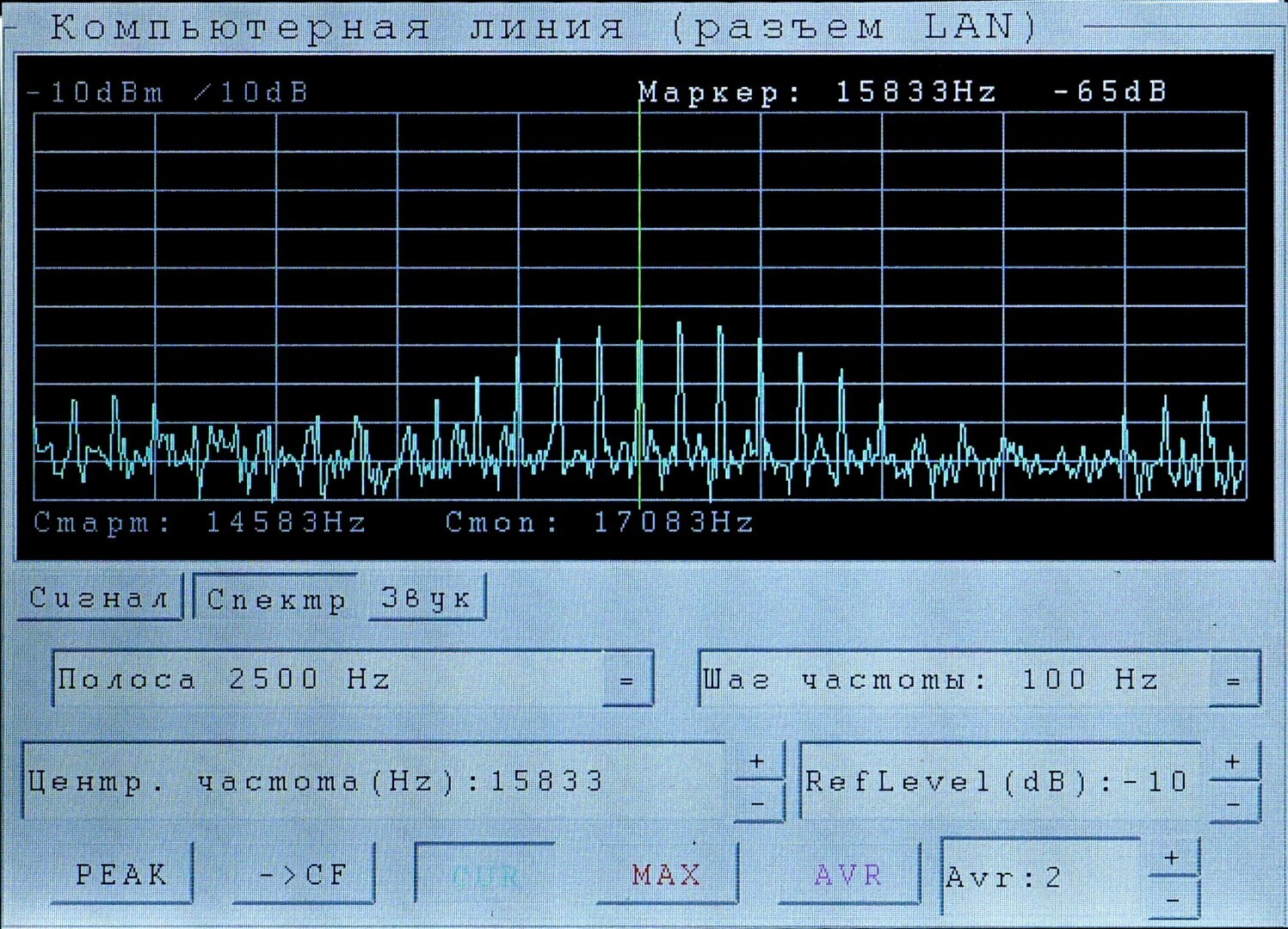

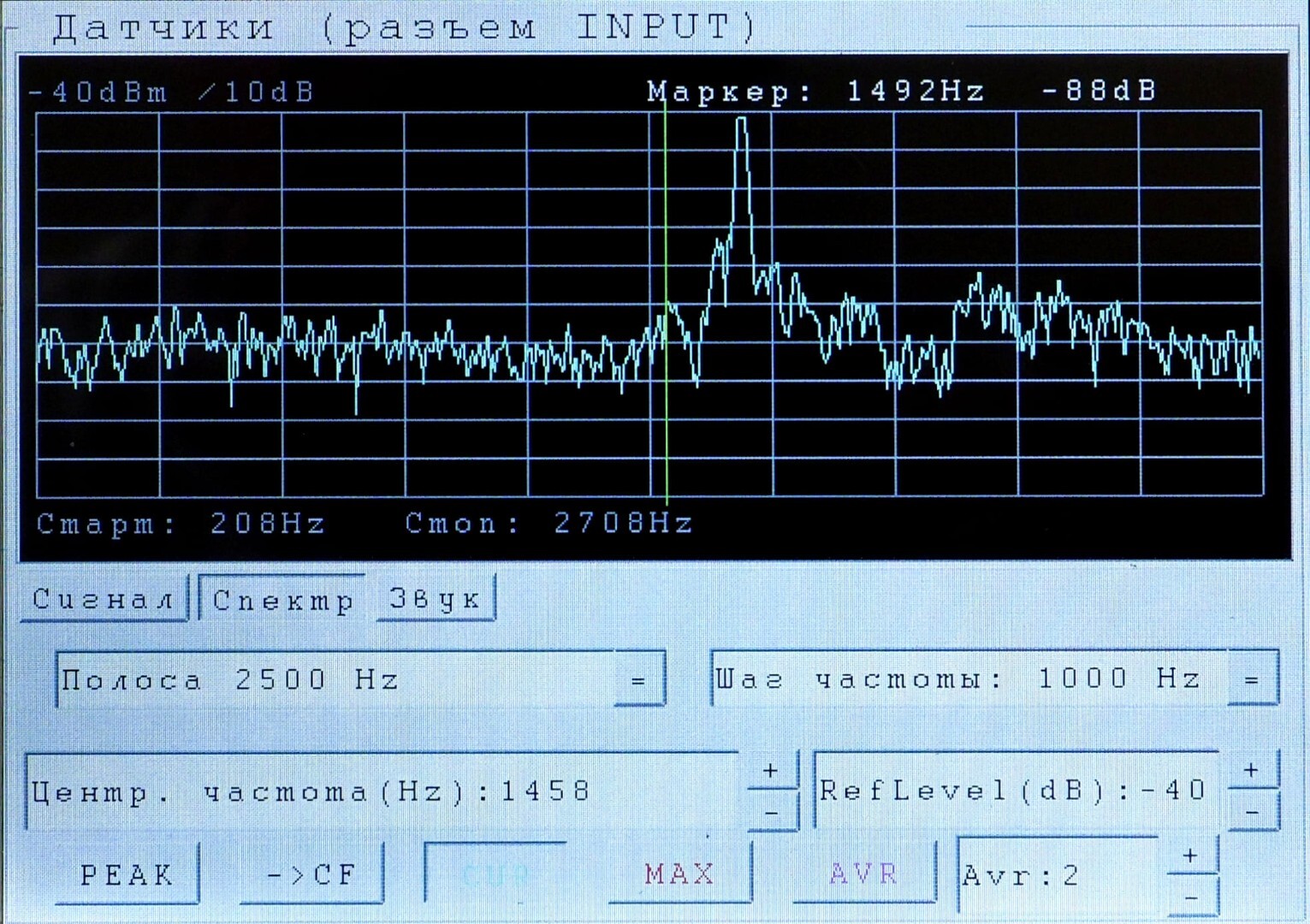

Анализ спектра входных сигналов в НЧ и ВЧ диапазонах
Перестраиваемая полоса пропускания измерительного фильтра
Высокая чувствительность входного сигнала
Демодуляция и прослушивание АМ и ЧМ сигналов
Возможность прослушивания обнаруженных сигналов с помощью встроенного динамика или головных телефонов и записи их на SD карту

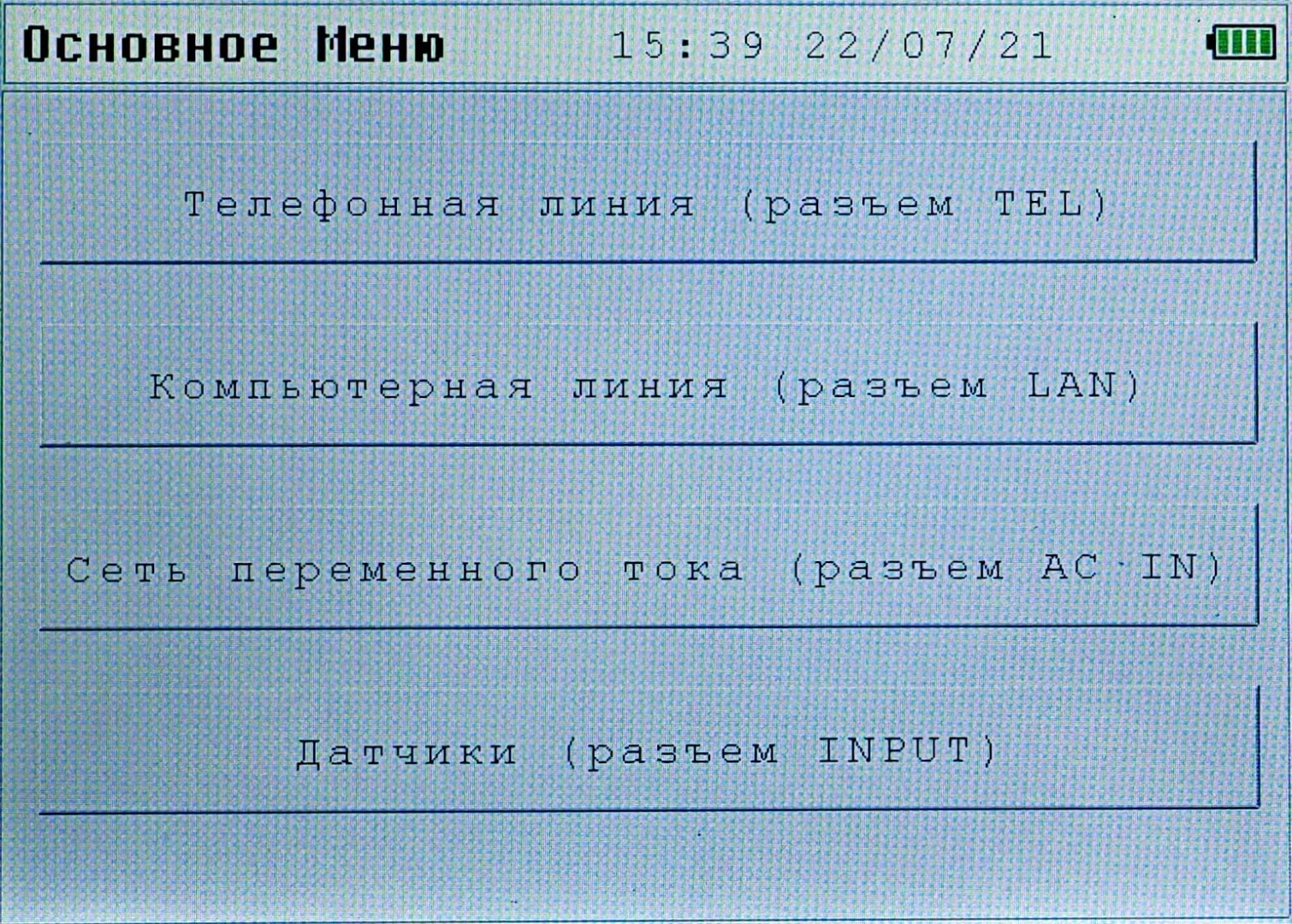

Возможность съема сигналов при непосредственном подключении к телефонным линиям, компьютерным линиям, сети переменного тока
Встроенный коммутатор входных сигналов с возможностью переключения пар проводов в подключенных линиях
Формирование двухполярного напряжения смещения
Гальваническая развязка входного сигнала с напряжением пробоя не менее 1500 В
Цветной дисплей с диагональю 5.6 дюйма и сенсорным экраном

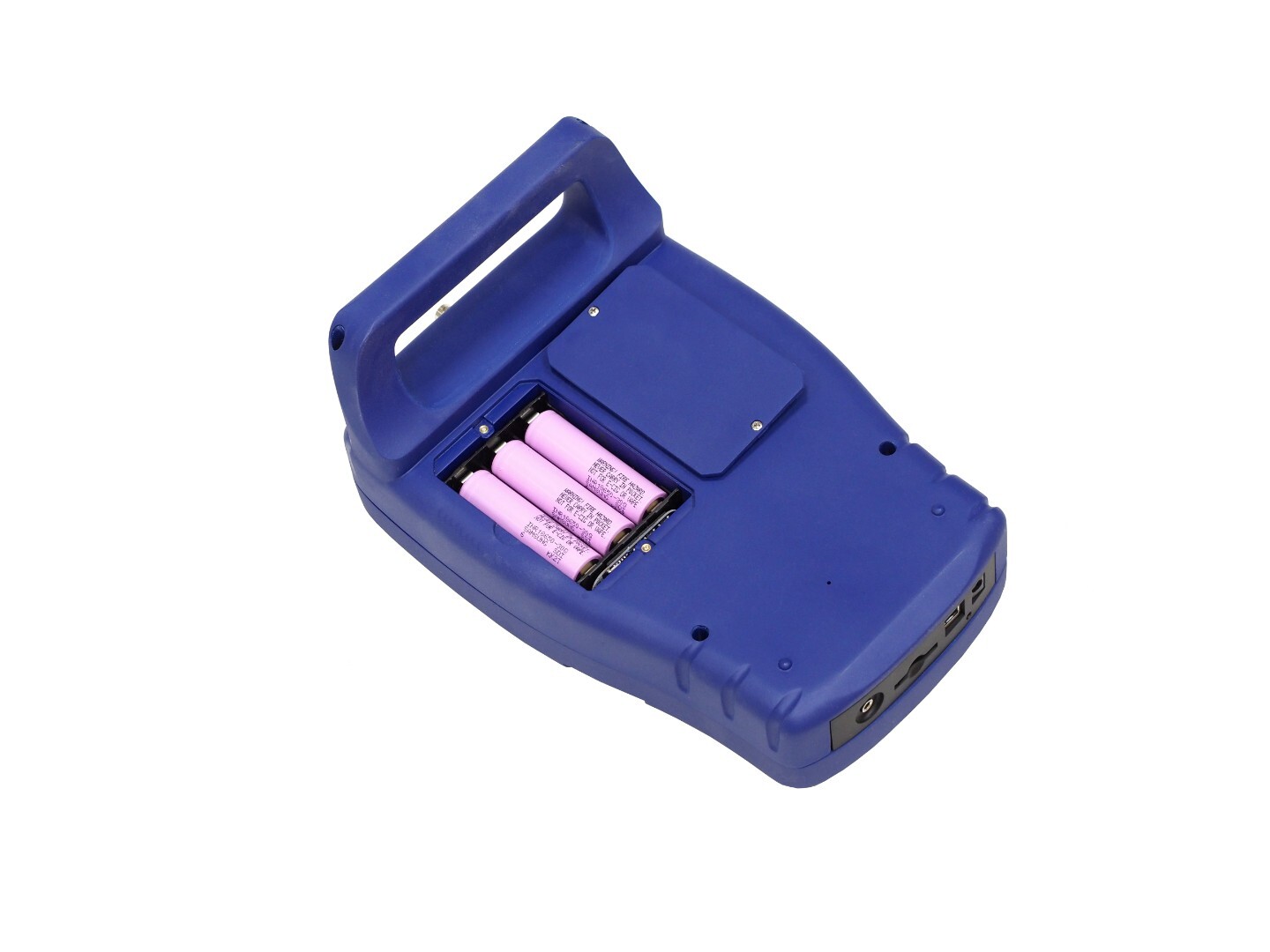

Возможность автономной работы от встроенной литий-ионной батареи

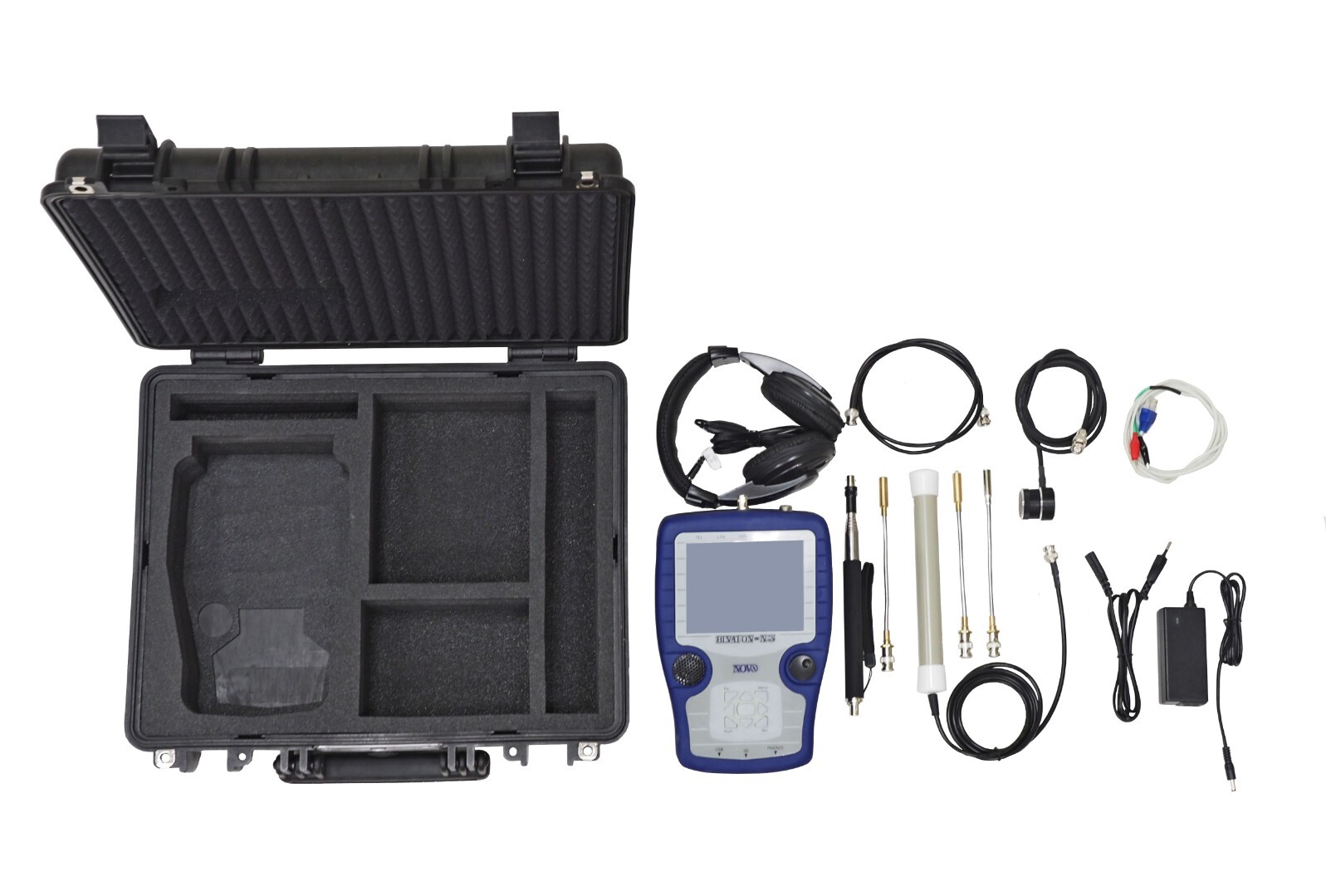

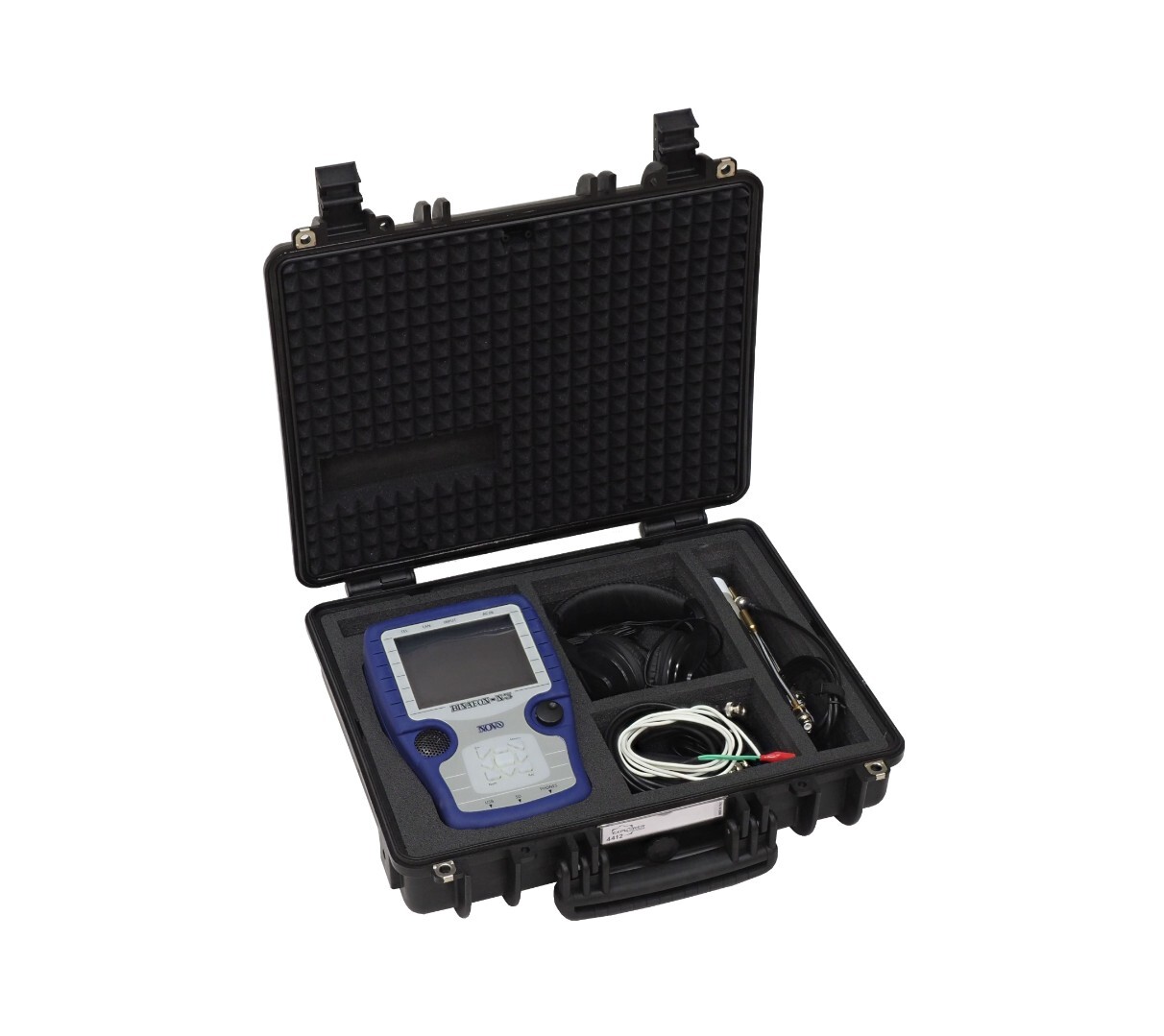

Комплектация
- Основной блок изделия - 1 шт.
- Головные телефоны - 1 шт.
- Штанга телескопическая - 1 шт.
- Датчик звукового давления - 1 шт.
- Антенна магнитная - 1 шт.
- Датчик инфракрасного излучения (диапазон 1) - 1 шт.
- Датчик инфракрасного излучения (диапазон 2) - 1 шт.
- Датчик виброакустический - 1 шт.
- Комплект кабелей соединительных - 1 шт.
- Адаптер сетевой 220 В / 12.6 В с соединительным кабелем - 1 шт.
- Стилус - 1 шт.
- Аккумулятор 18650 3.7 В - 3 шт.
- Транспортная укладка (кейс) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
Технические характеристики
АНАЛИЗ ВЫСОКОЧАСТОТНЫХ СИГНАЛОВ
Диапазон рабочих частот входного сигнала, кГц: 10 – 100 000
Максимальная чувствительность по входу (при отношении сигнал/шум 10 дБ), дБм/Гц: минус 120, не более
Минимальное разрешение по частоте, Гц: 50
Максимальный уровень входного сигнала, дБм: 13, не менее
Входное сопротивление, Ом: 50
АНАЛИЗ НИЗКОЧАСТОТНЫХ СИГНАЛОВ
Диапазон рабочих частот входного сигнала, кГц: 100 – 25 000
Максимальная чувствительность по входу (при отношении с/ш 10 дБ), дБВ/Гц (нВ /√Гц): минус 130 (300)
Минимальное разрешение по частоте, Гц: 0.5, не более
Максимальная амплитуда входного сигнала, В: 2, не менее
Входное сопротивление, кОм: 50
ОБЩИЕ ХАРАКТЕРИСТИКИ
Диапазон установки напряжения смещения, В: от минус 17 до плюс 17
Напряжение питания внешних датчиков, В: 5 ± 0.1
Напряжение пробоя гальванической развязки, В: 1500, не менее
Напряжение питания от внешнего адаптера, В: 12.6 ± 0.1
Ток потребления основного блока, мА: 800, не более
ДАТЧИКИ
ДАТЧИК ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ 380 – 1100 НМ
Спектральный диапазон чувствительности (по уровню 10% от максимума), нм: 380 – 1100
Длина волны максимальной чувствительности, нм: 900
ДАТЧИК ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ 900 – 2400 НМ
Спектральный диапазон чувствительности (по уровню 10% от максимума), нм: 900 – 2400
Длина волны максимальной чувствительности, нм: 2200
ДАТЧИК ЗВУКОВОГО ДАВЛЕНИЯ
Диапазон рабочих частот, Гц: 100 – 10 000
Уровень собственных шумов, дБ: 27, не более
Номинальная чувствительность (на частоте 1 кГц), дБВ/Па: минус 10
Диапазон рабочих частот, Гц: 100 – 8 000
Чувствительность, мВ/g: 100, не менее
Диапазон рабочих частот, Гц: 200 – 20 000
Максимальная чувствительность к напряженности магнитного поля, дБВ/ 1А/м: 0
