Назначение
ПО отложенного анализа цифровых сетей передачи данных и демодуляции аудиоданных работает как самостоятельный продукт и не требует обязательного подключения к приемной аппаратуре, а также осуществляет анализ сигналов на принадлежность к стандартам DECT, TETRA, GSM, APCO-P25, Bluetooth, 802.15.4, анализ топологии сетей GSM, UMTS(3G), DECT, Bluetooth, позволяет программно демодулировать сигналы PAL, NTSC, DVB-T2, осуществляет спектральное и векторное представление квадратуры принятых сигналов. Вся работа осуществляется с ранее записанными файлами данных формата IQ.
Функциональные возможности программы:

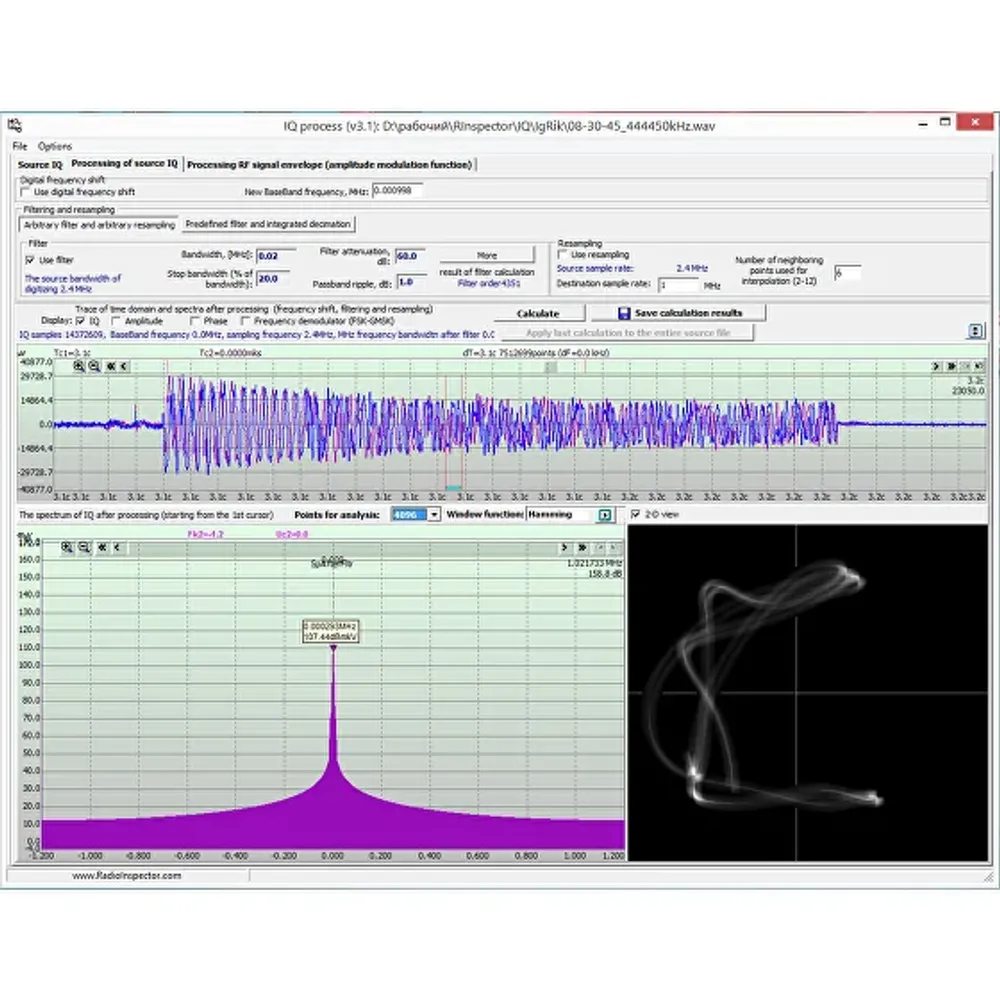

- Отображение записанных данных IQ (непосредственно IQ, амплитуда сигнала, фаза сигнала);
- Отображение спектра сигналов в записанных данных IQ (отображение как всей записи, так и заданной длины, начиная с места, указанного пользователем с помощью курсора);
- Осуществление цифрового сдвига исходных данных IQ (digital shift) на заданную частоту;
- Осуществление фильтрации исходных данных IQ с помощью предопределенных фильтров или заданного пользователем (рассчитанного в программе) фильтра;
- Осуществление сохранения обработанных данных IQ;
- Осуществление цифрового анализа сигналов. Анализ стандартов DECT, Bluetooth, 802.15.4 (ZigBee и т.д.), GSM (топологию базовых станций), UMTS (3G топологию базовых станций), AnalogTV, TETRA, DMR, APCO-P25, DVB-T2;
- Осуществление демодуляции (до получения речевого трафика) аналоговой модуляции (AM, FM), стандартов DMR (без шифрования), TETRA (без шифрования), APCO-P25 (без шифрования);
- Осуществление демодуляции телевизионных сигналов (до получения телевизионной картинки) аналоговых стандартов телевидения PALL/SECAM/NTSC и цифрового стандарта телевидения DVB-T2.
Краткие характеристики программы:
При анализе беспроводных сетей DECT оператор имеет возможность:
- фиксировать количество, MAC-адреса и уровень сигнала базовых станций DECT (BS DECT);
- фиксировать количество и принадлежность к базовой станции работающих мобильных терминалов (трубок, MS DECT).
При анализе беспроводных сетей GSM оператор имеет возможность:
- получать значения параметров MCC, MNC, LAC, CI, sector, связанных анализируемым BCCH каналом трафиковых (TCH) каналов и BCCH каналов.
При анализе сетей Bluetooth оператор имеет возможность:
- выявлять средства активной передачи: регистрировать LAP адрес;
- определять адреса (MAC адреса) передатчиков Bluetooth находящихся в открытом для обнаружения состоянии.
При анализе стандарта TETRA, оператор имеет возможность:
- определять режим DMO с выдачей Src SSI устройства;
- идентифицировать базовые станции стандарта TETRA, с отображением параметров работы BS (MCC, MNC, ColorCode, SystemCode, Level, FreqOffset, SNR, BER).
Демодуляция PAL/SECAM/NTSC позволяет классифицировать излучения аналогового телевидения при указании на них курсором на графике панорам и выводить видеоконтент в отдельном окне.
При отображении телевизионного сигнала программа позволяет определить стандарт телевидения и синхронизировать видеоизображение в соответствии с определенным стандартом. При низком отношении сигнал/шум, когда программа не может синхронизировать изображение и при кодировании видеоизображений, предусмотрена ручная автоподстройка частоты строк и кадров.
