OSCOR Blue может успешно применяться для:
- Выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре.
- Анализа распределения радиочастотных сигналов
- Оценки использования каналов связи
- Определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы)
- Установки и обслуживания беспроводных систем передачи данных
Во всем мире стремительно развивается применение систем связи в различных областях, особенно мобильных и спутниковых систем, использующих широкополосные каналы связи. OSCOR Blue является серьезным инструментом для оценки и интеграции этих систем в радиочастотном диапазоне.
Анализ и распределение радиочастотного спектра имеет большое значение для многих организаций, таких как операторы беспроводной связи, аэропорты, порты, лаборатории, при проведении проектных и изыскательских работ. OSCOR Blue является прекрасным инструментом для обнаружения «сложных» радиочастотных сигналов в неблагоприятной обстановке.

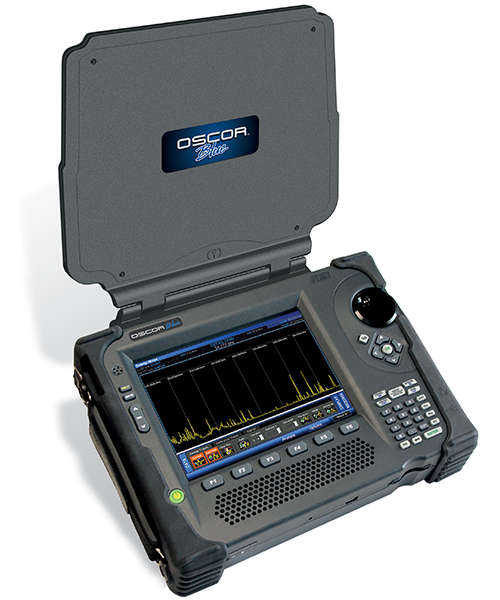

Интегрированные в одном устройстве – анализатор спектра, антенны, программное обеспечение.
Диапазон/Скорость работы
OSCOR Blue сканирует диапазон в 24 ГГц за 1 секунду с шагом 12,2 кГц. Высокая скорость сканирования, встроенные антенны, встроенное программное обеспечение, быстрая подготовка к работе, позволяют значительно экономить время при работе с OSCOR Blue.
Автоматический переключатель мультиантенной системы
- Использование встроенного автоматического переключателя антенной системы позволяет получать изображение в реальном времени, в диапазоне от 10 кГц до 24 ГГц (10 кГц до 8 ГГц для модели OBL - 8) без «стыков» и «мертвых зон»
- Встроенный предусилитель 10 дБ повышает чувствительность приемника.
- Встроенный аттенюатор от 0 до -30 дБ позволяет работать вблизи мощных передатчиков.
- Захват и обнаружение всех активных сигналов. Нет потерь, из-за ограниченного диапазона антенн или необходимости переключения внешних антенн.

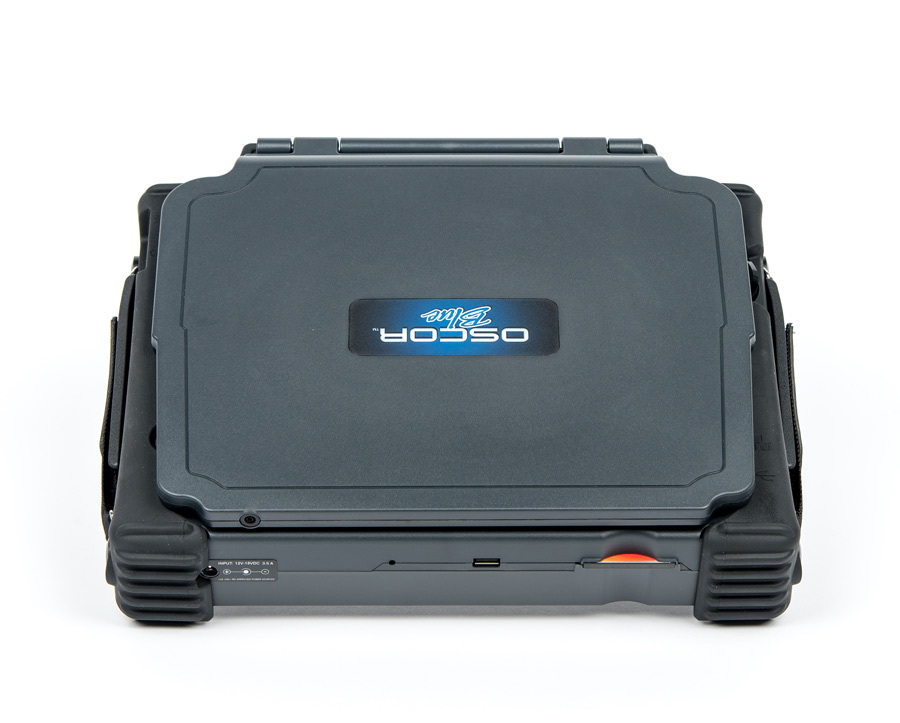

Компактность
Легкий вес (до 4 кг), небольшие габариты, позволяют использовать OSCOR Blue мобильно, для сбора данных и анализа сигнала на местности. Встроенные антенны и программное обеспечение позволяют легко развертывать прибор для захвата и сравнения спектра сигналов в различных местах.
Запатентованный трассировочный анализ для быстрого обнаружения сигнала
Помимо компактного размера, высокой скорости и мобильности, разработанная REI функция трассировочного анализа добавляет возможность полного анализа спектра сигналов на экране приборе без необходимости использования дополнительного компьютера. Функциональные возможности программного обеспечения трассировочного анализа и удобная навигация меню OSCOR Blue позволяют добиться высокой производительности.
| Создание списка сигналов | |
|
На основе трассировочного анализа, по пиковым значениям, создается список сигналов. Кроме того, можно создавать списки сигналов для различных мест с последующим сравнением этих списков.
|
 |
| Сонограмма | |
|
Просмотр растровой спектрограммы (сонограммы) получаемой от трассировочного анализа за период времени. |
 |

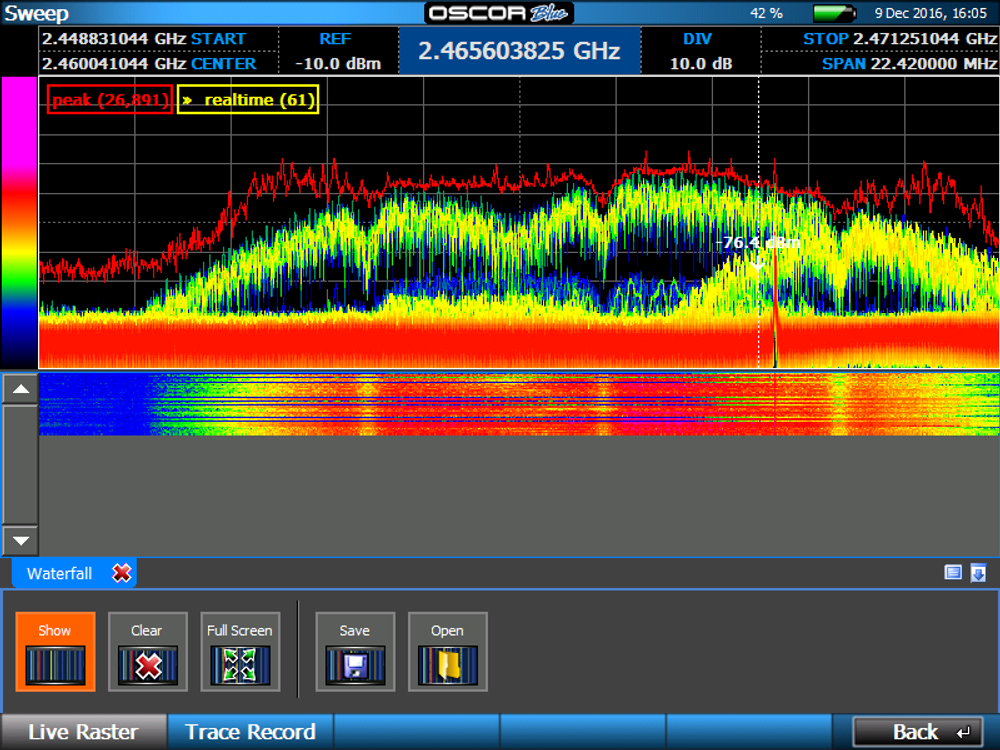

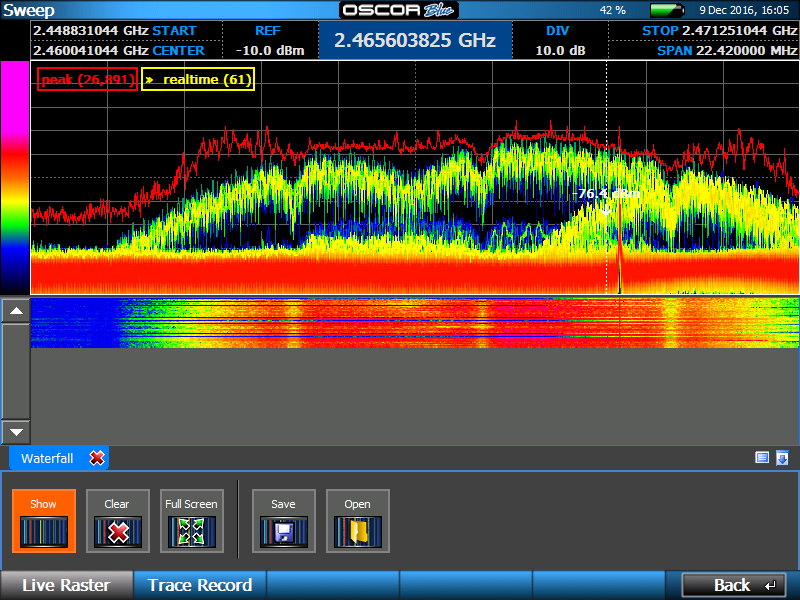

| Динамическое отображение спектрограммы постоянных сигналов | |
|
Динамическое отображение спектрограммы постоянных сигналов позволяет выявлять спектр активного сигнала в сложной радиочастотной обстановке, использует динамическое цветовое изменение для визуального отделения сигнала от окружающего шума или многочисленных переходных сигналов. Временные (не повторяющиеся) сигналы отображаются в более темных цветах (синие и зеленые) и исчезают быстро, в то время как постоянные сигналы отображаются в ярких цветах (красные и желтые). Это позволяет легко идентифицировать постоянные сигналы, в присутствии помех. |
 |

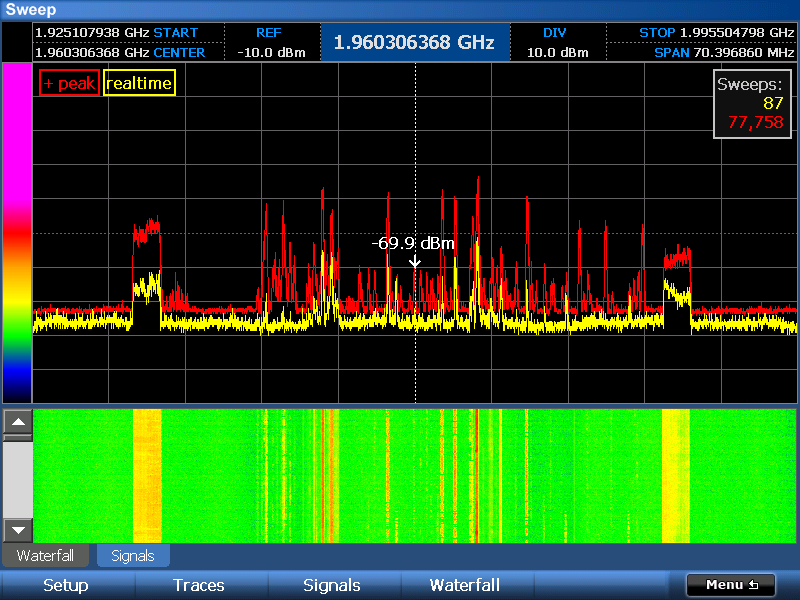

| Детализированная запись спектрограммы «Водопад» | |
|
Позволяет записывать детальную информацию о спектрах сигналов за продолжительный период времени, более 30 часов, и затем детально анализировать. Запись и просмотр Спектрограммы позволяет выявлять активность передатчиков с псевдослучайной перестройкой частоты (ППРЧ), импульсных и многих других. OSCOR Blue позволяет вести запись спектрограммы «Водопад» с минимальным разрешением 12.2 кГц (каждые 5 секунд минимум) |
 |
| Демодуляторы | |
Полосы ПЧ демодуляторов
|
 |

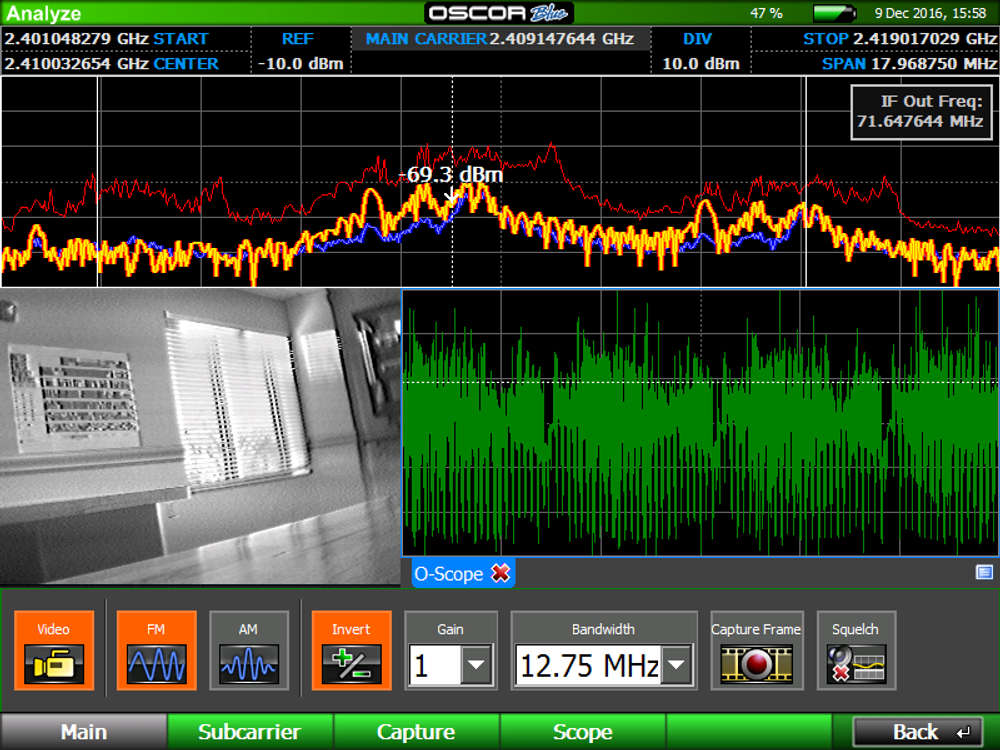

| Видеорежим | |
|
 |
| Анализ сигнала и локализация | |
|
Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема. |
 |
| Осциллоскоп | |
|
Отображается демодулированный сигнал в виде осциллограммы. |
 |

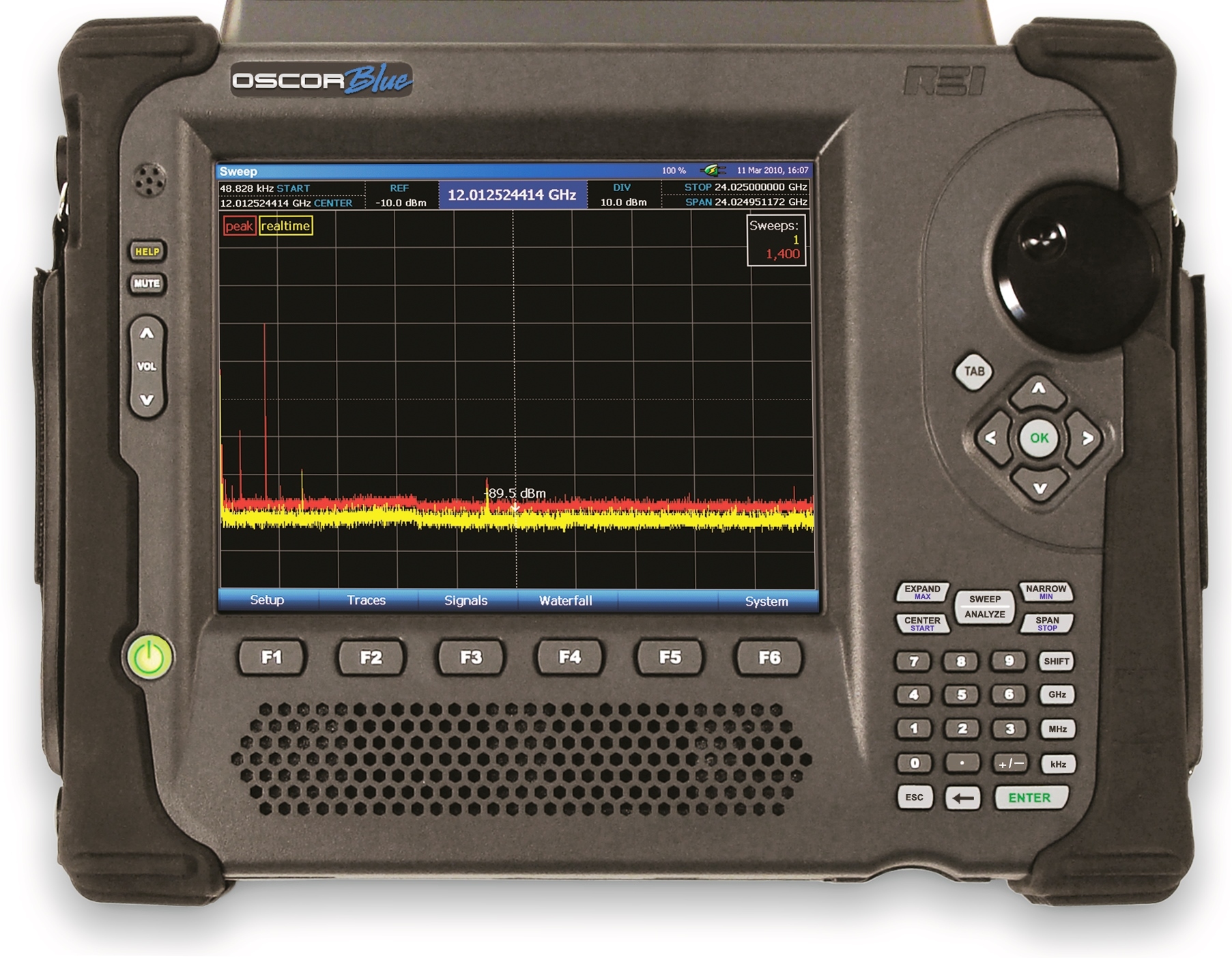

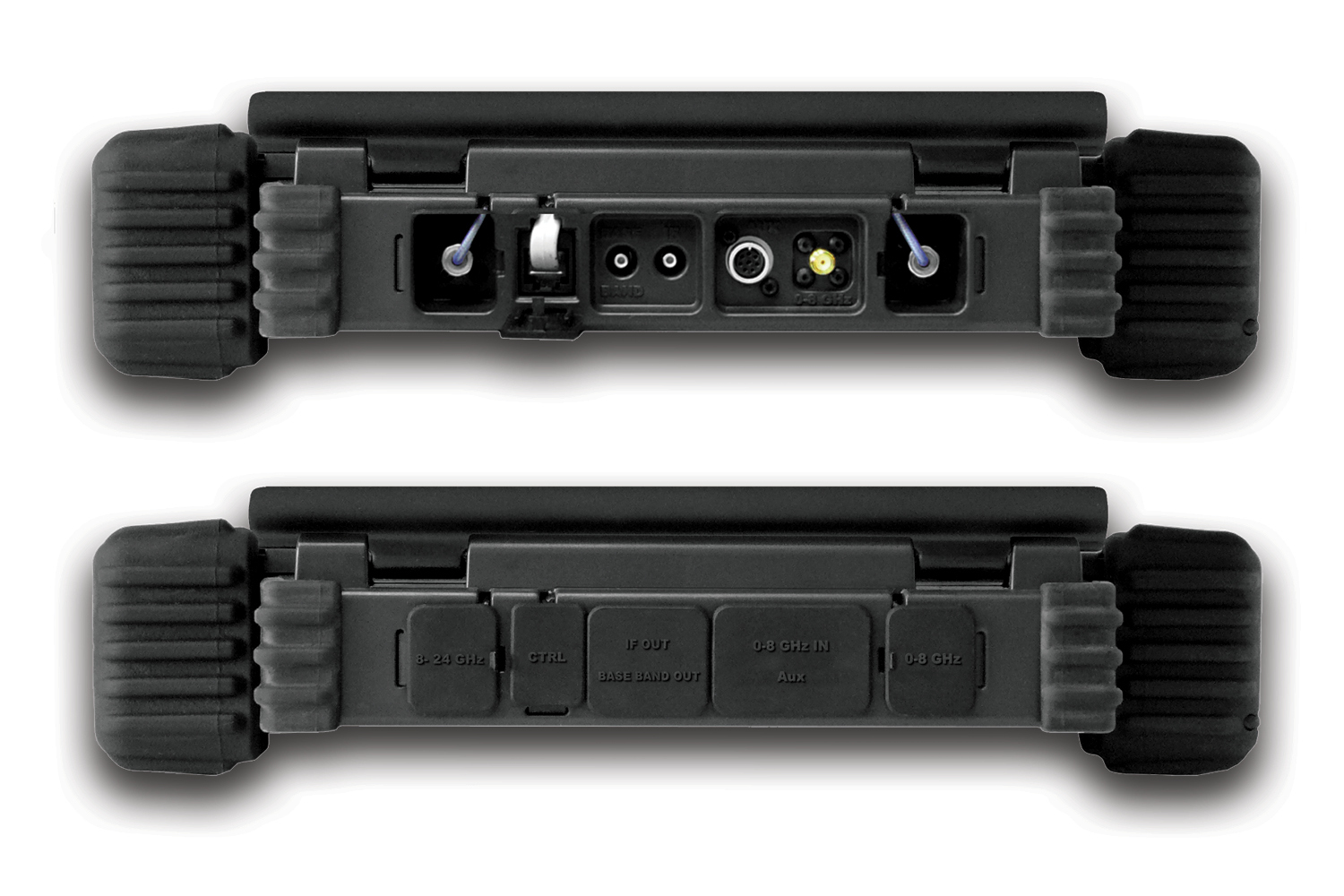

| Органы управления и разъемы | |
|
 |

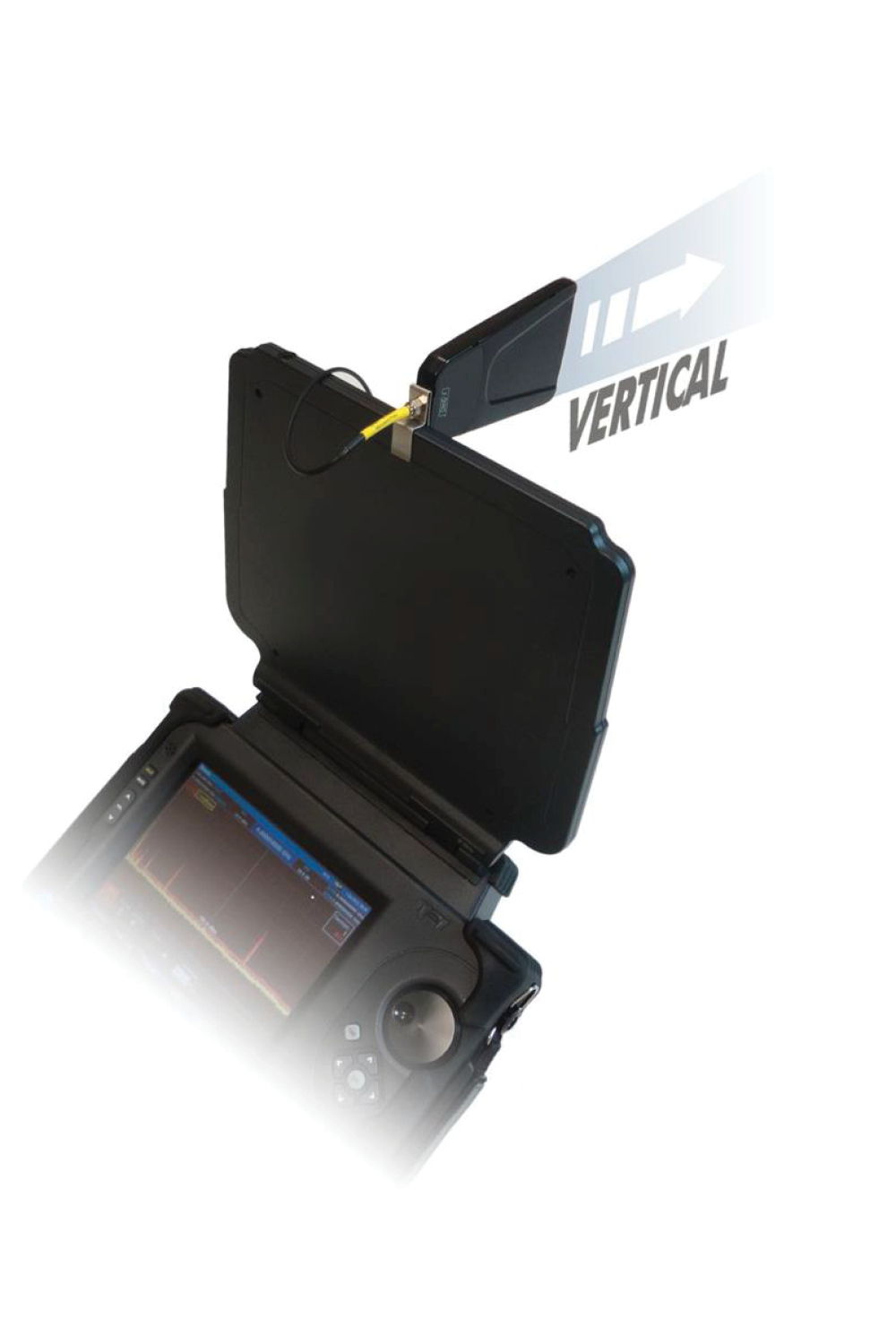

Входы антенной панели
|
 |

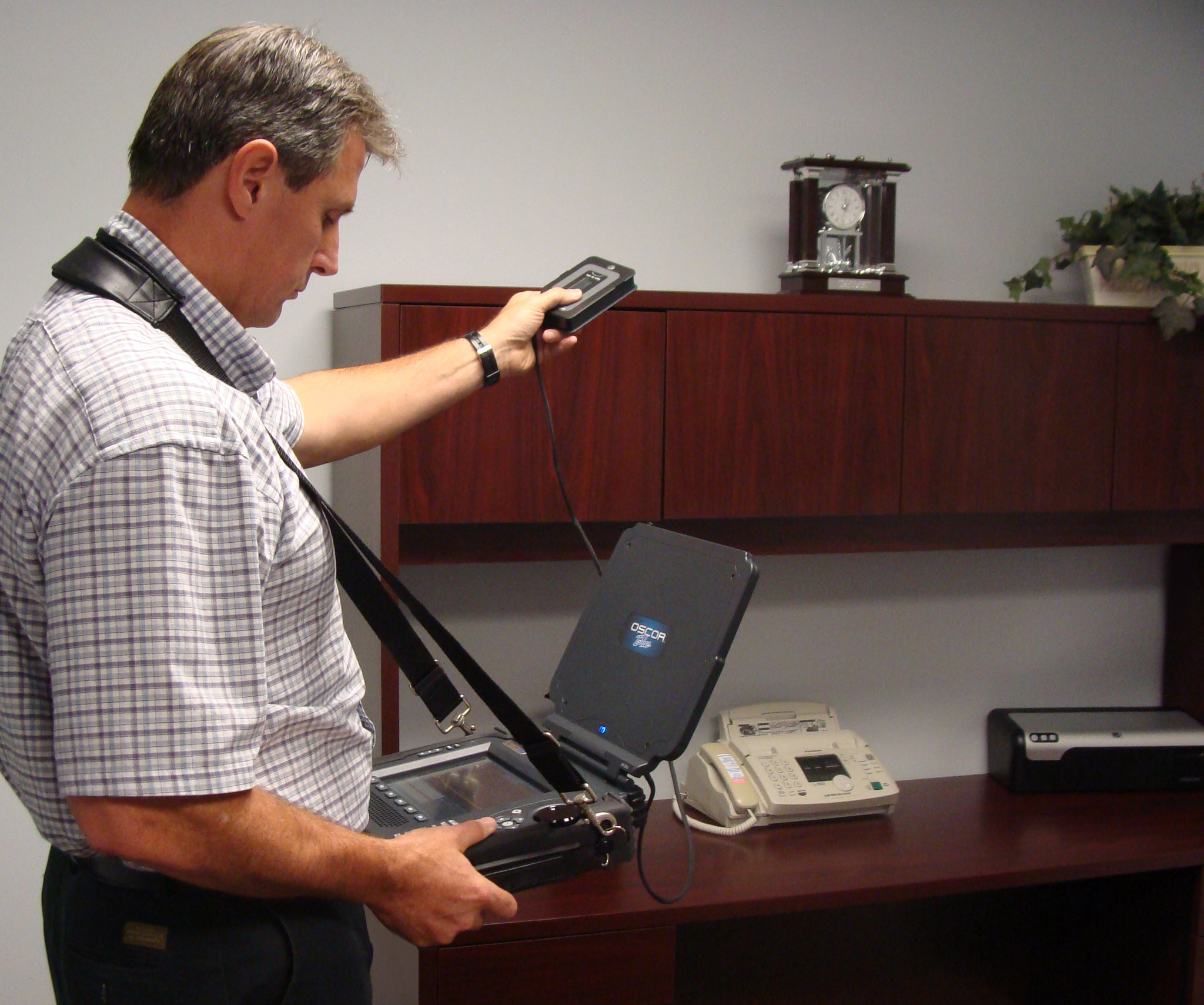

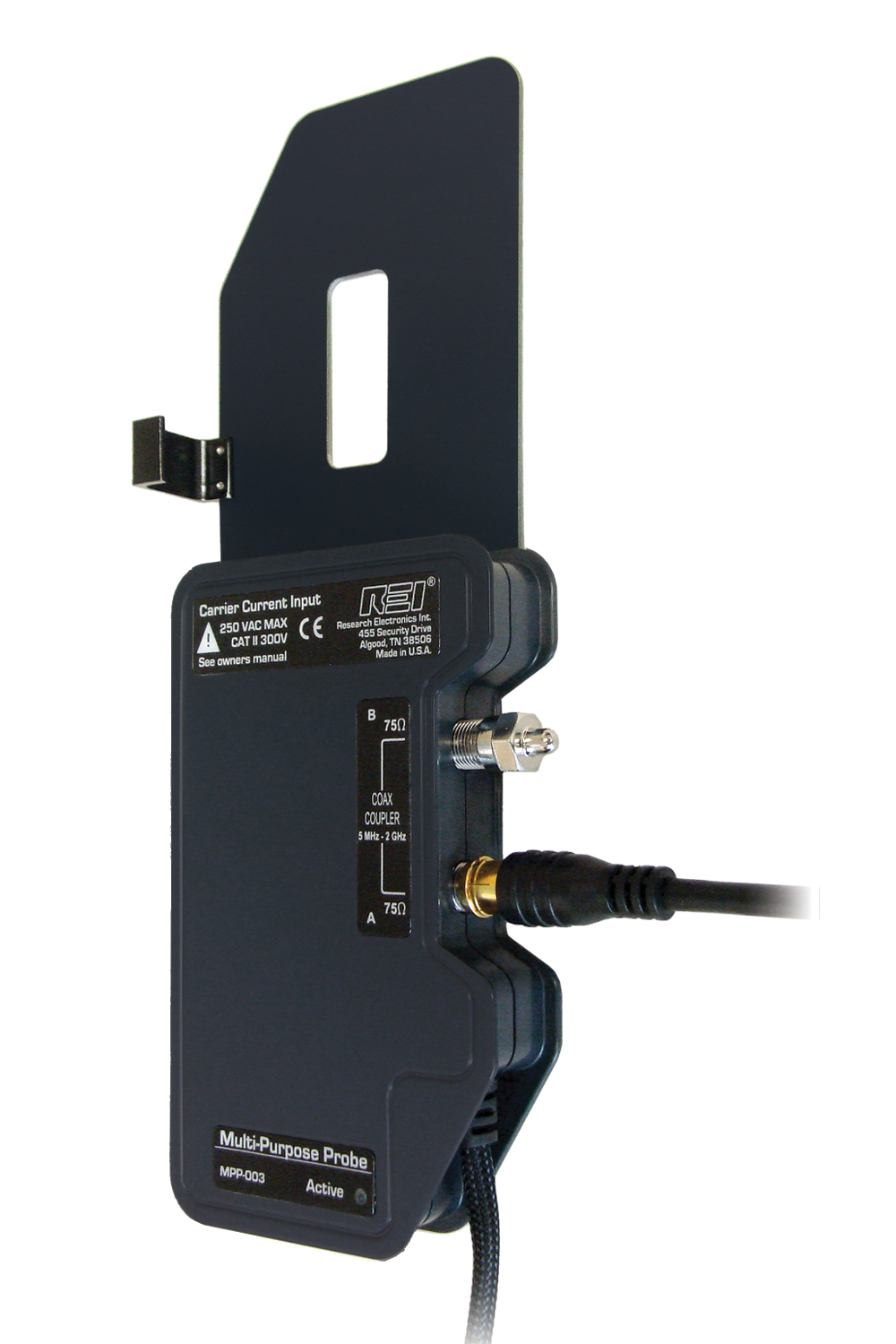

| MPP - Универсальный зонд (поставляется в комплекте) | |
|
Универсальный зонд подключается к дополнительному порту для выявления:
|
 |
| Технические характеристики:
Радиочастотная система
Аудио система
Видеосистема

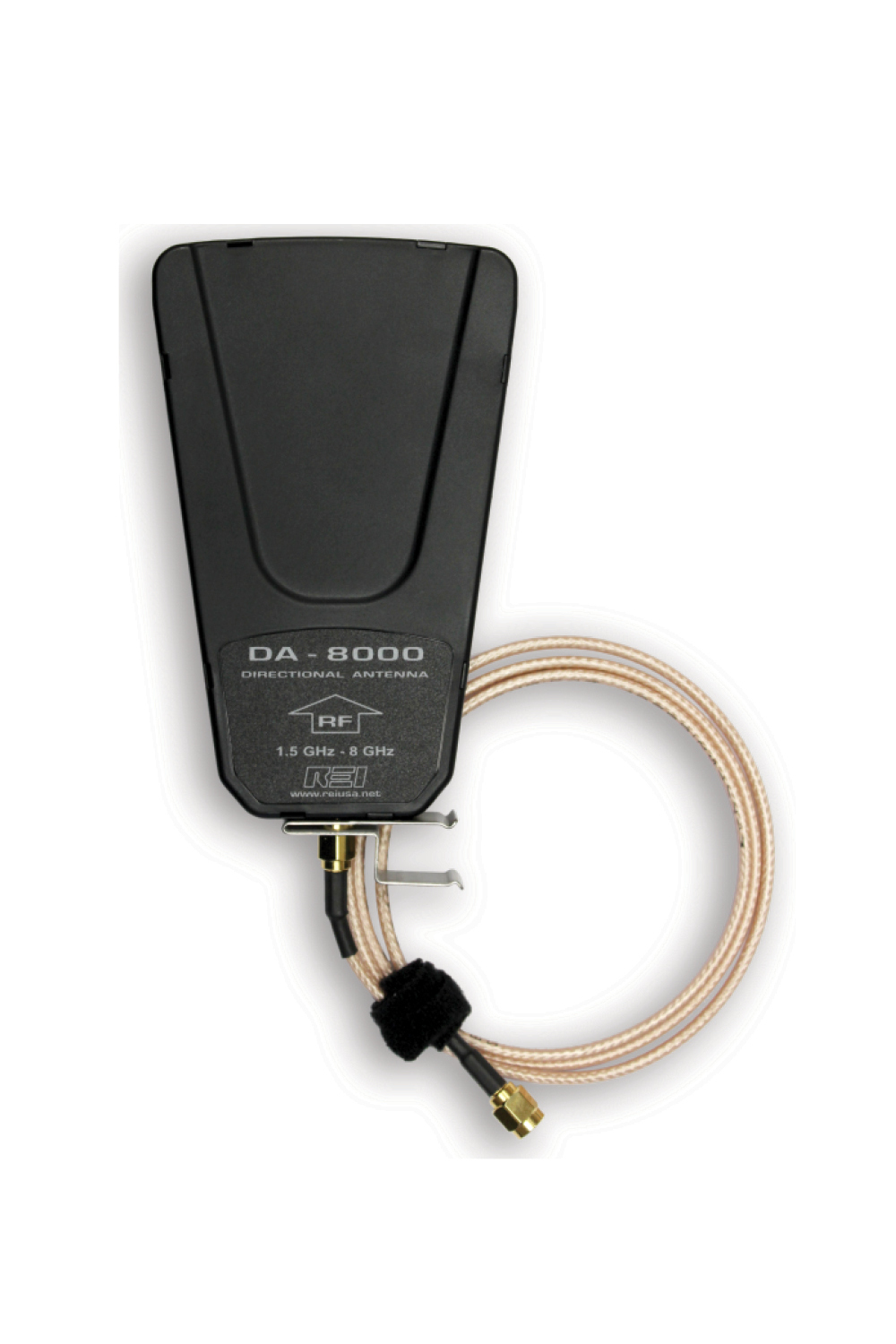

Антенная система
Входы/Выходы
Интерфейс пользователя
Источник питания
Внешняя память
Механические данные
|
|

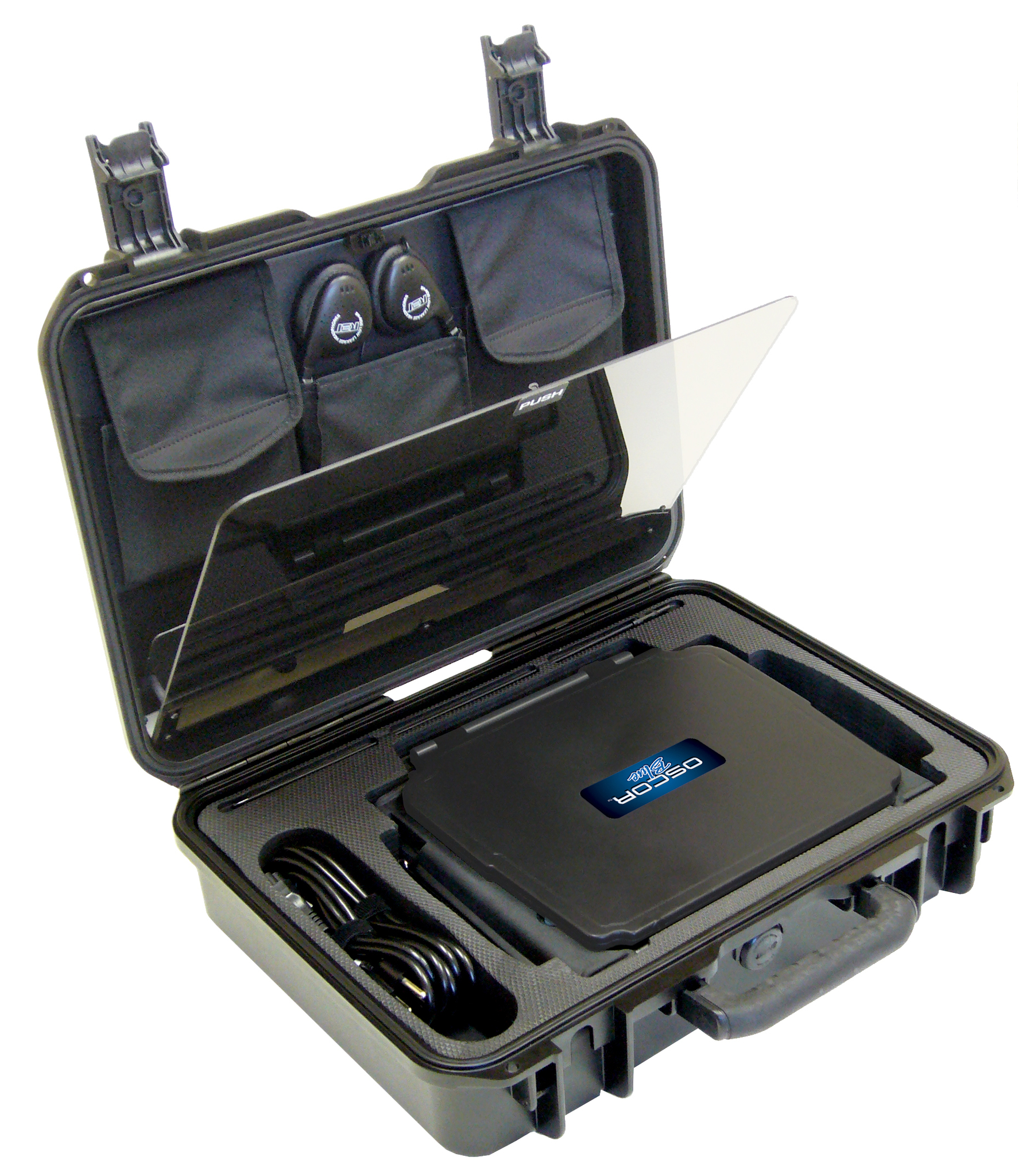

Комплект поставки:
|
 |
